製品仕様
容器本体…SUS304
蓋【MF】…SUS304
ツル・取っ手・ブラケット…SUS304
キャッチクリップ…SUS304
パッキン【PQA】…シリコンゴム（食品衛生法適合品）
●表面処理: 内外面バフ研磨
●使用条件: 大気圧（加減圧不可）容量：4L、7L、10L、15L、20L、25L
その他の容量はお問い合わせください。※パッキンは通常容器の縁に装着しますが、蓋側に装着するパッキンへ変更できます【PQB】。内容物を流し出す場合に扱いやすくなります。
※ツルは安全性を考慮し、取り外しが出来ない仕様となっています。ただしツルを強く引いたり、持ち手（パイプ部分）以外を掴んで持ち上げるなどの使い方をされると外れることがありますので、取り扱いにはご注意ください。

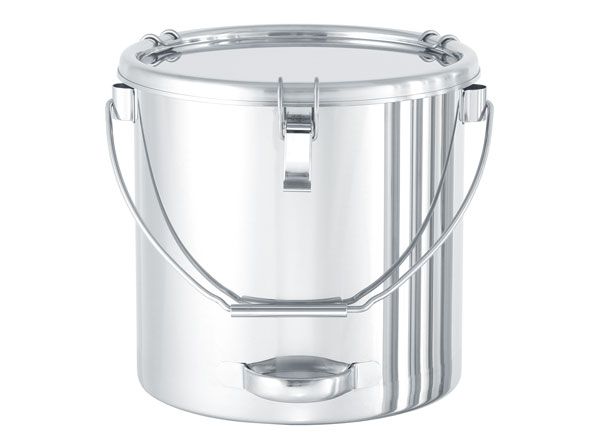

クリップ式密閉蓋付きのステンレス容器
「投入ブラケット」と「下部取っ手」が中身を投入する動作をサポートします。
○ツル（吊り下げ用の取っ手）と下部の取っ手を掴み、容器を楽に傾けられます。
○投入先の容器縁に投入ブラケットを引っ掛け、安定した状態で内容物を投入できます。
○パッキン付きの密閉式で内容物の飛散を防止し、ホコリ等の混入を防ぎます。
○底の角は、汚れが溜まりにくいR構造です。
投入作業の省力化に
ツルと取っ手の2箇所を持つことで、簡単に容器の底を持ち上げて中身を空けることができます。
底を持ち上げるために中腰など不自然な姿勢をとる必要が無く、作業者の腰痛対策にもつながります。
また投入ブラケットを支点にすることで、中身が入って重たい状態でも安定した投入が可能です。

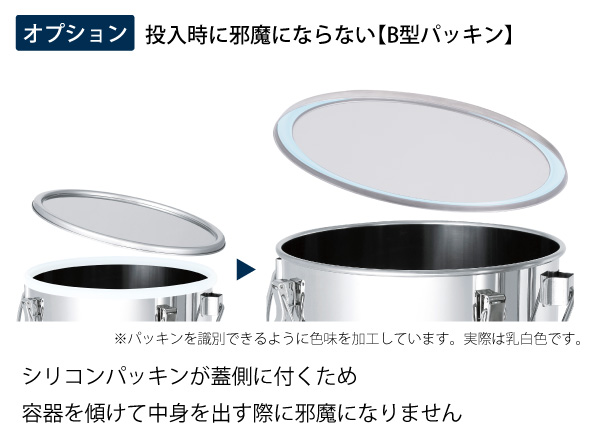

オプション：蓋側にセットする「B型パッキン」
本製品に標準で付属するA型パッキン【PQA】は容器の縁にセットするため、投入の際は外す必要があります。
蓋側にセットする「B型パッキン」をオプションでご選択いただくことでよりスムーズな投入が可能です。
お見積りやご注文の際に「B型パッキン」とご指定下さい。
その他のラインナップ
寸法参考図
サイズ表
| 型式 | 容量 | 質量 | 内径 | 容器高 | 全高 | 容器外径 | 最大幅 | 取っ手高 | クリップ数 | 板厚 | 納期 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | kg | D | H1 | H2 | W1 | W2 | F | 個 | t | 日 | |
| CTBD-SB-18 | 4 | 1.4 | 180 | 180 | 308 | 192 | 235 | 30 | 3 | 0.7 | 10 |
| CTBD-SB-21 | 7 | 1.7 | 210 | 210 | 329 | 222 | 268 | 40 | 3 | 0.7 | 10 |
| CTBD-SB-24 | 10 | 2.2 | 240 | 240 | 420 | 254 | 300 | 45 | 3 | 0.7 | 10 |
| CTBD-SB-27 | 15 | 2.8 | 270 | 270 | 444 | 284 | 327 | 45 | 3 | 0.8 | 10 |
| CTBD-SB-30 | 20 | 3.4 | 300 | 300 | 483 | 316 | 362 | 50 | 3 | 0.8 | 10 |
| CTBD-SB-33 | 25 | 4.3 | 330 | 330 | 547 | 346 | 392 | 50 | 4 | 0.8 | 10 |
- 取っ手やブラケットの位置・個数は変えられますか？
-
任意の場所に任意の個数取り付けいたします。
- ラインナップ以外のサイズは製作可能ですか？
-
高さを変えて容量を変更する事ができます。
- 材質の変更はできますか？
-
SUS316Lへ変更できます。
- 継手や部品を取り付けたり、蓋に穴を開けたい。
-
可能です。ご希望の仕様がございましたらお知らせください。
- 目盛りを付けることはできますか？
-
可能です。
