製品仕様
容器本体…SUS304
蓋【MF】…SUS304
取っ手…SUS304
キャッチクリップ…SUS304 ※数はサイズにより異なります。
パッキン【PCA】…クロロプレンゴム ※食品衛生法適合品ではありません。
●表面処理: 内外面バフ研磨
●使用条件: 大気圧（加減圧不可）容量：4L、7L、10L、15L、20L、25L、36L、45L、50L、65L、70L、80L、100L ※その他のサイズも製作可能です。
容器運搬用の専用台車があります。
JAN: 4560132185472
〇クリップで簡単に密閉できる丸型ステンレス容器。
〇パッキンをクロロプレンゴムにして耐薬品性を向上させました。
〇内容物の飛散を防止し、外からのホコリ等の混入を防ぐ簡易密閉構造です。
〇底の角は、汚れが溜まりにくいR構造です。
簡単に密閉できるクリップ式

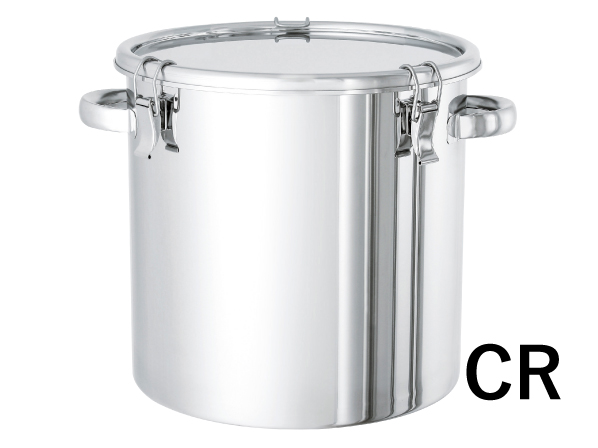

CTHシリーズは、容器に付属するキャッチクリップで簡単に密閉できるステンレス容器です。
クリップの個数や種類はサイズにより異なります（特注対応にて個数や種類の変更可能）。
着脱しやすいパッキン
本製品には、容器の縁にかぶせて使うA型パッキンが付属しています。
A型パッキンの装着方法はこちら
CR（クロロプレンゴム）の特長
古くから使用されている合成ゴムです。機械的強度、耐候性に優れ、それ以外の特性に対しても平均的でバランスが良いため幅広く使われています。難燃性、接着力(ゴムのりにした時)が強い、ガス透過率が低いなどの特長もあります。ウェットスーツなどでも使用されている材質です。
使用温度範囲は－35℃～＋114℃ですが、低温で結晶化しやすいため低温時の使用には向いていません。シリコンゴム製など耐熱性や耐寒性に優れた材質をご提案します。
関連コラム：この薬品ってどうやって保管できるの？～薬品に最適なパッキン～
関連コラム：密閉に欠かせないパッキンの材質と特性
洗浄しやすい角R底
丸型のステンレス容器なのでカドがありません。
底の立ち上がり部分にはR（アール/丸み）を付けており、内容物が入り込まず汚れを落としやすくなっています。
内容物に直接触れる容器内部の洗浄性に優れているため、衛生的にお使いいただけます。
運搬をサポートする専用台車（別売）
中身の入った重い容器や大型容器の移動には、当社製ステンレス容器運搬用台車のご使用をおすすめします。
容器サイズにあわせたサイズ展開となっており、お客様のご希望や使用環境などにより仕様を選択できます。
寸法参考図
サイズ表
| 型式 | 容量 | 質量 | 内径 | 内高 | 容器外径 | 最大幅 | 全高 | 取手高 | ｸﾘｯﾌﾟ | 板厚 | 底 | 納期 | RoHS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | kg | D | H1 | W1 | W2 | H2 | F | 数 | t | R | 日 | ||
| CTH-18/PCA | 4 | 1.3 | 180 | 180 | 192 | 249 | 184 | 41 | 3 | 0.7 | 5 | 14 | ○ |
| CTH-21/PCA | 7 | 1.6 | 210 | 210 | 222 | 282 | 216 | 41 | 3 | 0.7 | 5 | 14 | ○ |
| CTH-24/PCA | 10 | 2.1 | 240 | 240 | 254 | 315 | 247 | 41 | 3 | 0.7 | 5 | 14 | ○ |
| CTH-27/PCA | 15 | 2.7 | 270 | 270 | 284 | 350 | 276 | 56 | 3 | 0.8 | 5 | 14 | ○ |
| CTH-30/PCA | 20 | 3.2 | 300 | 300 | 316 | 380 | 306 | 56 | 3 | 0.8 | 5 | 14 | ○ |
| CTH-33/PCA | 25 | 4.0 | 330 | 330 | 346 | 436 | 336 | 63 | 4 | 0.8 | 5 | 14 | ○ |
| CTH-36/PCA | 36 | 5.2 | 360 | 360 | 378 | 469 | 366 | 52 | 4 | 0.9 | 5 | 14 | ○ |
| CTH-39/PCA | 45 | 5.9 | 387 | 390 | 405 | 496 | 397 | 67 | 4 | 0.9 | 5 | 14 | ○ |
| CTH-39H/PCA | 50 | 6.9 | 387 | 480 | 405 | 496 | 496 | 67 | 4 | 0.9 | 5 | 14 | ○ |
| CTH-43/PCA | 65 | 8.1 | 430 | 450 | 452 | 548 | 456 | 82 | 4 | 1.0 | 5 | 14 | ○ |
| CTH-43H/PCA | 70 | 8.6 | 430 | 520 | 452 | 548 | 526 | 82 | 4 | 1.0 | 5 | 14 | ○ |
| CTH-47/PCA | 80 | 10.6 | 470 | 470 | 492 | 592 | 476 | 101 | 5 | 1.2 | 5 | 14 | ○ |
| CTH-47H/PCA | 100 | 12.3 | 470 | 600 | 492 | 592 | 606 | 101 | 5 | 1.2 | 5 | 14 | ○ |
▼こちらのサイズ比較ページでは、容器を持ったときのイメージをご確認いただけます。
サイズごとの大きさの違いをお確かめになりたい方は、ぜひご覧ください。
- 容器の材質変更はできますか？
出来ます。SUS316L があります。詳細はこちら
- パッキンの材質は他にもありますか？
当社ではシリコンゴム（標準品）、カラーシリコンゴム、FKM（フッ素ゴム）、EPDM（エチレンプロピレンゴム）、NBR（ニトリルゴム）、CR（クロロプレンゴム）のご用意がございます。
- 火にかけても大丈夫ですか？
蓋とパッキンを外し開放状態であれば可能です。ただし火にかけることで変形や変色がおこりますのでご注意ください。
- 圧力をかけられますか？
できません。圧力容器をご使用ください。
- クリップの個数は変えられますか？クリップのみの販売はしていますか？
クリップの個数は変えられます（特注対応）。クリップのみの販売はしておりません。
お客様の要望に合わせた装置の提案を致します
MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
同カテゴリーのカスタマイズ製品事例
- 純水保存容器【採用事例】純水の貯蔵・殺菌・排出に使用するステンレス密閉容器
漢方薬製造メーカー様納入
〇純水の貯蔵、殺菌、排出に使用する、ステンレス密閉容器のオーダーメイド事例です。
・精製された純水を超音波式レベル計で一定量に注入し、UV殺菌灯にて保存中に殺菌、次工程への排出制御をおこないます。

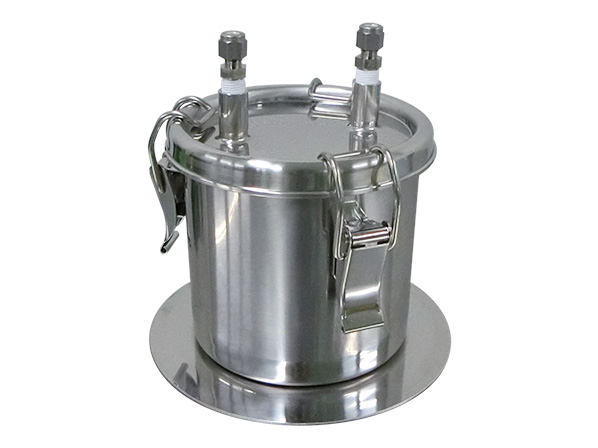

- 2L熱水冷却容器【採用事例】熱水の冷却と回収に使用するステンレス容器
