製品仕様
容器本体…SUS304
蓋【MF】…SUS304
取っ手…SUS304
キャッチクリップ…SUS304 ※数はサイズにより異なります。
パッキン【PNA】…NBR/ニトリルゴム ※サイズにより食品衛生法適合/非適合が異なります。
食品衛生法適合品 食品衛生法非適合品 CTH-21/PNA (7L) CTH-18/PNA (4L) CTH-24/PNA (10L) CTH-30/PNA (20L) CTH-27/PNA (15L) CTH-43/PNA (65L) CTH-33/PNA (25L) CTH-43H/PNA (70L) CTH-36/PNA (36L) CTH-47/PNA (80L) CTH-39/PNA (45L) CTH-47H/PNA (100L) CTH-39H/PNA (50L) ●表面処理：内外面バフ研磨
●使用条件：大気圧（加減圧不可）容量：4L、7L、10L、15L、20L、25L、36L、45L、50L、65L、70L、80L、100L ※その他のサイズも製作可能です。
容器運搬用の専用台車があります。
JAN：4560132185625

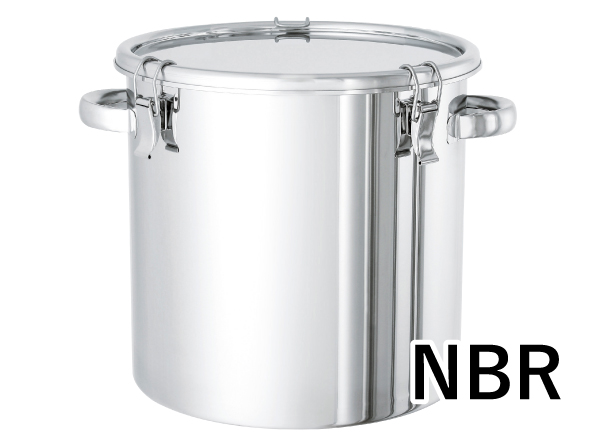

〇クリップで簡単に密閉できる丸型ステンレス容器。
〇パッキンをニトリルゴムにして耐薬品性を向上させました。
〇内容物の飛散を防止し、外からのホコリ等の混入を防ぐ簡易密閉構造です。
〇底の角は、汚れが溜まりにくいR構造です。
簡単に密閉できるクリップ式
CTHシリーズは、容器に付属するキャッチクリップで簡単に密閉できるステンレス容器です。
クリップの個数や種類はサイズにより異なります（特注対応にて個数や種類の変更可能）。
着脱しやすいパッキン
本製品には、容器の縁にかぶせて使うA型パッキンが付属しています。
A型パッキンの装着方法はこちら
NBR（ニトリルゴム）の特長
耐油性、耐摩耗・耐老化に優れた合成ゴムです。特に耐油性に優れています。圧縮永久ひずみ、引張り強さ、耐磨耗性にも優れ、シール材や手袋の材料、自動車部品など様々な分野で使用されています。
使用温度範囲は－10℃～＋120℃で耐熱性に劣ります。耐熱性を求める場合はフッ素ゴム（FKM）などの材質をご提案いたします。
耐候性（耐オゾン性など）に劣ります。耐候性を求める場合はシリコンゴムなどの材質をご提案いたします。
関連コラム：この薬品ってどうやって保管できるの？～薬品に最適なパッキン～
関連コラム：密閉に欠かせないパッキンの材質と特性
洗浄しやすい角R底
丸型のステンレス容器なのでカドがありません。
底の立ち上がり部分にはR（アール/丸み）を付けており、内容物が入り込まず汚れを落としやすくなっています。
内容物に直接触れる容器内部の洗浄性に優れているため、衛生的にお使いいただけます。
運搬をサポートする専用台車（別売）
中身の入った重い容器や大型容器の移動には、当社製ステンレス容器運搬用台車のご使用をおすすめします。
容器サイズにあわせたサイズ展開となっており、お客様のご希望や使用環境などにより仕様を選択できます。
寸法参考図
サイズ表
| 型式 | 容量 | 質量 | 内径 | 内高 | 容器外径 | 最大幅 | 全高 | 取手高 | ｸﾘｯﾌﾟ | 板厚 | 底 | 納期 | RoHS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | kg | D | H1 | W1 | W2 | H2 | F | 数 | t | R | 日 | ||
| CTH-18/PNA | 4 | 1.3 | 180 | 180 | 192 | 249 | 184 | 41 | 3 | 0.7 | 5 | 14 | ○ |
| CTH-21/PNA | 7 | 1.6 | 210 | 210 | 222 | 282 | 216 | 41 | 3 | 0.7 | 5 | 14 | ○ |
| CTH-24/PNA | 10 | 2.1 | 240 | 240 | 254 | 315 | 247 | 41 | 3 | 0.7 | 5 | 14 | ○ |
| CTH-27/PNA | 15 | 2.7 | 270 | 270 | 284 | 350 | 276 | 56 | 3 | 0.8 | 5 | 14 | ○ |
| CTH-30/PNA | 20 | 3.2 | 300 | 300 | 316 | 380 | 306 | 56 | 3 | 0.8 | 5 | 14 | ○ |
| CTH-33/PNA | 25 | 4.0 | 330 | 330 | 346 | 436 | 336 | 63 | 4 | 0.8 | 5 | 14 | ○ |
| CTH-36/PNA | 36 | 5.2 | 360 | 360 | 378 | 469 | 366 | 52 | 4 | 0.9 | 5 | 14 | ○ |
| CTH-39/PNA | 45 | 5.9 | 387 | 390 | 405 | 496 | 397 | 67 | 4 | 0.9 | 5 | 14 | ○ |
| CTH-39H/PNA | 50 | 6.9 | 387 | 480 | 405 | 496 | 496 | 67 | 4 | 0.9 | 5 | 14 | ○ |
| CTH-43/PNA | 65 | 8.1 | 430 | 450 | 452 | 548 | 456 | 82 | 4 | 1.0 | 5 | 14 | ○ |
| CTH-43H/PNA | 70 | 8.6 | 430 | 520 | 452 | 548 | 526 | 82 | 4 | 1.0 | 5 | 14 | ○ |
| CTH-47/PNA | 80 | 10.6 | 470 | 470 | 492 | 592 | 476 | 101 | 5 | 1.2 | 5 | 14 | ○ |
| CTH-47H/PNA | 100 | 12.3 | 470 | 600 | 492 | 592 | 606 | 101 | 5 | 1.2 | 5 | 14 | ○ |
▼こちらのサイズ比較ページでは、容器を持ったときのイメージをご確認いただけます。
サイズごとの大きさの違いをお確かめになりたい方は、ぜひご覧ください。
- 容器の材質変更はできますか？
出来ます。SUS316L があります。詳細はこちら
- パッキンの材質は他にもありますか？
当社ではシリコンゴム（標準品）、カラーシリコンゴム、FKM（フッ素ゴム）、EPDM（エチレンプロピレンゴム）、NBR（ニトリルゴム）、CR（クロロプレンゴム）のご用意がございます。
- 火にかけても大丈夫ですか？
蓋とパッキンを外し開放状態であれば可能です。ただし火にかけることで変形や変色がおこりますのでご注意ください。
- 圧力をかけられますか？
できません。圧力容器をご使用ください。
- クリップの個数は変えられますか？クリップのみの販売はしていますか？
クリップの個数は変えられます（特注対応）。クリップのみの販売はしておりません。
