Name: 【CTH】密閉容器（キャッチクリップ式）
Price: 112470 JPY
Availability: InStock

製品仕様: 容器本体…SUS304
蓋【MF】…SUS304
取っ手…SUS304
キャッチクリップ…SUS304
パッキン【PQA】…シリコンゴム（食品衛生法適合品）
※565（150L）サイズ以上は【PQB】
●表面処理: 内外面バフ研磨
●使用条件: 大気圧（加減圧不可）
消耗品の型式一覧
容量：4L、7L、10L、15L、20L、25L、36L、45L、50L、65L、70L、80L、100L、150L、200L、300L、400L、500L、750L、1000L
※その他のサイズも製作可能です。
SUS316L製も取り扱っております。
容器運搬用の専用台車があります。
JAN: 4560132181603
選べるオプション加工について

特長

サイズ表

Q＆A

カスタマイズ事例

○密閉には当社オリジナルのキャッチクリップ（パチン錠）とパッキンを使用しています。
○密閉式ですので内容物の飛散を防止し、外からのホコリ等の混入を防ぎます。
○パッキンは食品衛生法適合品のシリコンゴムが標準です。
○底の角は、汚れが溜まりにくいR構造です。

▼こちらのサイズ比較ページでは、容器を持ったときのイメージをご確認いただけます。
サイズごとの大きさの違いをお確かめになりたい方は、ぜひご覧ください。

簡単に密閉できるクリップ式

CTHシリーズは、容器に付属するキャッチクリップで簡単に密閉できるステンレス容器です。

クリップの個数や種類はサイズにより異なります（特注対応にて個数や種類の変更可能）。

詳しい仕様は製品画像および図面をご覧ください。

洗浄しやすい角R底

丸型のステンレス容器なのでカドがありません。
底の立ち上がり部分にはR（アール/丸み）を付けており、内容物が入り込まず汚れを落としやすくなっています。
内容物に直接触れる容器内部の洗浄性に優れているため、衛生的にお使いいただけます。

サイズにより付属するパッキンが異なります

CTH-18～47HサイズはA型、565サイズ以上はB型が標準付属となります。

A型パッキンは、容器の淵にセットするパッキンです。
CTH-18～47Hサイズの標準付属品です。
A型パッキンの装着方法はこちら

B型パッキンは、蓋側に取り付けるパッキンです。

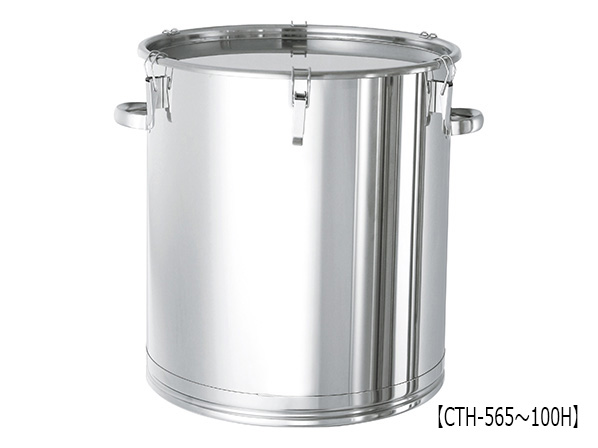

CTH-565～100Hサイズの標準付属品です。
CTH-18～47HサイズはオプションにてB型パッキンに変えることもできます。

パッキンの交換目安について

ステンレス容器の運搬をサポートする専用台車（別売）

中身の入った重い容器や大型容器の移動には、MONOVATE製ステンレス容器専用台車「容器運搬用台車」のご使用をおすすめします。
容器サイズにあわせたサイズ展開となっており、お客様のご希望や使用環境などにより仕様を選択できます。

「蓋」「パッキン」「容器本体」のみでもご購入いただけます

お見積もり時にご希望の仕様をご連絡ください。蓋のみ、パッキンのみなど、消耗品単品でのご注文も承っております。
※取っ手、クリップのみの販売は承っておりません。

CTH_p_01
A）容器本体のみ B）取っ手なし C）蓋なし

寸法参考図

サイズ表

型式	容量	質量	内径	内高	容器外径	最大幅	全高	取手高	ｸﾘｯﾌﾟ	板厚	底	ﾊﾟｯｷﾝ	ﾊﾟｯｷﾝ	納期	RoHS
	L	kg	D	H1	W1	W2	H2	F	数	t	R	A型	B型	日
CTH-18	4	1.3	180	180	192	249	184	41	3	0.7	5	●	○	2~3	○
CTH-21	7	1.6	210	210	222	282	216	41	3	0.7	5	●	○	2~3	○
CTH-24	10	2.1	240	240	254	315	247	41	3	0.7	5	●	○	2~3	○
CTH-27	15	2.7	270	270	284	350	276	56	3	0.8	5	●	○	2~3	○
CTH-30	20	3.2	300	300	316	380	306	56	3	0.8	5	●	○	2~3	○
CTH-33	25	4.0	330	330	346	436	336	63	4	0.8	5	●	○	2~3	○
CTH-36	36	5.2	360	360	378	469	366	52	4	0.9	5	●	○	2~3	○
CTH-39	45	5.9	387	390	405	496	397	67	4	0.9	5	●	○	2~3	○
CTH-39H	50	6.9	387	480	405	496	496	67	4	0.9	5	●	○	2~3	○
CTH-43	65	8.1	430	450	452	548	456	82	4	1.0	5	●	○	2~3	○
CTH-43H	70	8.6	430	520	452	548	526	82	4	1.0	5	●	○	2~3	○
CTH-47	80	10.6	470	470	492	592	476	101	5	1.2	5	●	○	2~3	○
CTH-47H	100	12.3	470	600	492	592	606	101	5	1.2	5	●	○	2~3	○

型式	容量	質量	内径	内高	容器外径	最大幅	容器高	全高	取手高	ｸﾘｯﾌﾟ	板厚	底	ﾊﾟｯｷﾝ	ﾊﾟｯｷﾝ	納期	RoHS
	L	kg	D	H1	W1	W2	H2	H3	F	数	t	R	A型	B型	日
CTH-565	150	17.8	565	600	596	685	630	636	116	6	1.2	5	-	●	2~3	○
CTH-565H	200	22.7	565	900	596	685	930	936	116	6	1.2	5	-	●	2~3	○
CTH-635	300	34	635	1000	660	750	1030	1035	182	6	1.5	15	-	●	2~3	○
CTH-77	400	51	770	900	800	887	930	936	182	6	2.0	15	-	●	30	○
CTH-77H	500	60	770	1100	800	887	1130	1136	182	6	2.0	15	-	●	30	○
CTH-100	750	83	1000	1035	1034	1119	1065	1069	181	8	2.0	20	-	●	30	○
CTH-100H	1000	99	1000	1360	1034	1119	1390	1394	181	8	2.0	20	-	●	30	○

容器の材質変更はできますか？: 出来ます。SUS316L があります。詳細はこちら

パッキンはシリコン以外の材質がありますか？: FKM（フッ素ゴム）・EPDM（エチレンプロピレンゴム）・NBR（ニトリルゴム）・CR（クロロプレンゴム）があります。ゴム以外ではPTFEパッキン【PPA】がございます。

火にかけても大丈夫ですか？: 蓋とパッキンを外し開放状態であれば可能です。ただし火にかけることで変形や変色がおこりますのでご注意ください。

圧力をかけられますか？: 加圧はできません。加圧容器をご使用ください。

クリップの個数は変えられますか？クリップのみの販売はしていますか？: クリップの個数は変えられます（特注対応）。クリップのみの販売はしておりません。

お客様の要望に合わせた装置の提案を致します

MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。

容器のカスタマイズ事例を見るカスタマイズについて相談する

同カテゴリーのカスタマイズ製品事例

側面アクリル窓付きサニタリー容器【採用事例】

タンク側面に大きな窓をカスタマイズ

食品機器メーカー様納入
○展示会用に使用する、ステンレス容器のオーダーメイド事例です。
・展示会用に出来る限り窓を大きくしたいとのご要望があり、大きな窓付きの容器を製作しました。

詳細を見る
特注径のステンレス容器【採用事例】

限られたスペースに対し最大限容量を確保するため容器の高さと径をカスタマイズ

化学メーカー様納入
○容量重視でスペースに合わせて内径と高さを変更した、ステンレス容器のオーダーメイド事例です。
・限られたスペースで最大限の容量を確保するため、容量を変えずに内径と高さをカスタマイズしています。

詳細を見る
