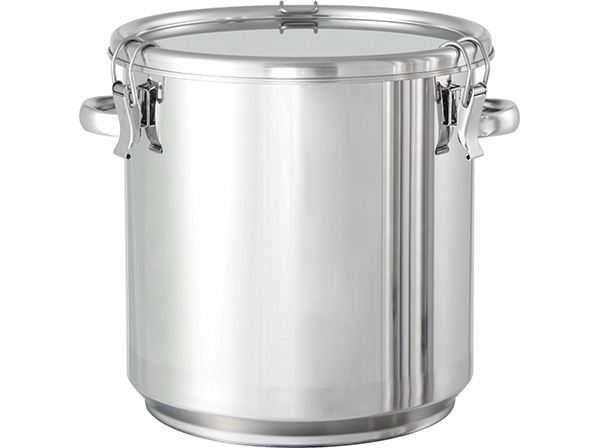

製品仕様
容器本体・蓋・取っ手・キャッチクリップ…SUS304
パッキン…シリコンゴム(【PQA】)(食品衛生法適合品)
●表面処理:内外面バフ研磨
●使用条件:大気圧 (加減圧不可)
容量:10L、20L、36L、65L、100L
※その他の容量も製作可能です(特注対応)
JAN: 4560132185045
○底自体に段を付けることで積み重ね(スタッキング)可能にしました。
○底とクリップが干渉せず積み重ねができ、省スペースになります。
○溶接で取り付ける多段積袴【H】に比べ、外面に異物や洗浄液が溜まらず衛生的です。また、多段積袴を取り付けた場合に比べて平均で11%軽量になりました。
○密閉容器のため、内容物の飛散防止や外からのホコリの侵入を防ぎます。
スタッキングとネスティングの違いとは?
スタッキング
![](/contents/CTH-STAstacking_01.jpg)
容器の上に容器を積むような積み重ね方法で、段積みなどとも呼ばれます。
スタッキングできる容器は、保管や移動時にスペースを有効活用できます。
ネスティング
![](/contents/TP-CTH-STAnesting_01.jpg)
容器の中に容器を入れて収納する積み重ね方法で、入れ子収納などとも呼ばれます。
ネスティングできる容器は、空容器の保管時に場所を取らずにコンパクトに収納できます。
関連製品
オプション:容器運搬用台車
内径φ300mm以上の容器には、専用の容器運搬用台車をご用意しています。その他のサイズは特注対応となります。
※台車に容器を段積み(スタッキング)した状態での移動はできません。
対応台車:KM-STA(SSゴム車) KMS-STA(SUSウレタン車)
台車選定例
容器:CTH-STA-30 台車:KMS-STA-30
寸法参考図
サイズ表
型式 | 容量 | 質量 | 内径 | 底径 | 容器高 | 全高 | 容器外径 | 最大幅 | 取っ手高 | クリップ | 板厚 | パッキン | 納期 | RoHS |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | kg | D1 | D2 | H1 | H2 | W1 | W2 | F | 数 | t | 日 | |||
CTH-STA-24 | 10 | 2.2 | 240 | 210 | 262 | 269 | 254 | 315 | 41 | 3 | 0.7 | A型 | 2~3 | ○ |
CTH-STA-30 | 20 | 3.3 | 300 | 270 | 322 | 328 | 316 | 380 | 56 | 3 | 0.8 | A型 | 2~3 | ○ |
CTH-STA-36 | 36 | 5.3 | 360 | 330 | 382 | 388 | 378 | 469 | 52 | 4 | 0.9 | A型 | 2~3 | ○ |
CTH-STA-43 | 65 | 8.2 | 430 | 400 | 472 | 478 | 452 | 548 | 82 | 4 | 1.0 | A型 | 2~3 | ○ |
CTH-STA-47 | 80 | 11.4 | 470 | 440 | 492 | 498 | 492 | 592 | 101 | 5 | 1.2 | A型 | 25 | ○ |
- 積み重ねの数の上限などはありますか?
サイズや使用状況により異なりますので弊社では設定しておりません。安全性や安定性が確保できる範囲内で積み重ねしてください。
- ネスティング(容器の中に容器を入れる)はできますか?
CTH-STAはストレート容器のため、ネスティングできません。ネスティングしたい場合はテーパー容器のTP-CTH-STAをご使用ください。
- 密閉性を高めたいのだけど・・・。
クリップ数を増やす方法と、圧力容器をご使用する方法がございます。詳しくはお問い合わせください。
- 取っ手を変えることはできますか?
取っ手の種類や取り付け位置の変更が可能です。
- 底に段を付けない方法はありませんか?
多段積袴【H】を外面に取り付け致します。
