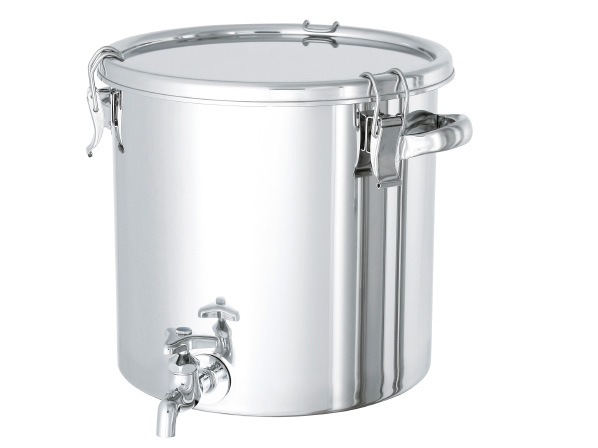

製品仕様
容器・蓋…SUS304
パッキン:シリコンゴム(食品衛生法適合品)【PQA】
ロックナット…黄銅
横水栓(蛇口)…呼び13/青銅+メッキ
Oリング…NBR
●表面処理:内外面バフ研磨
●使用条件:大気圧(加減圧不可)
※液体の出が悪い場合は蓋を開けてください。
※容器運搬用台車【KMシリーズ】には乗せられません。特注対応にて乗せられるように加工致します。
※耐薬品性が求められる場合にはボールバルブ付密閉容器をご使用ください。
容量:4L、7L、10L、15L、20L、25L、36L、65L、100L
特注対応にて、CTH-W-39(45L)、CTH-W-39H(50L)、CTH-W-43H(70L)、CTH-W-47(80L)も製作可能です。その他の容量はお問い合わせください。
JAN: 4560132184529

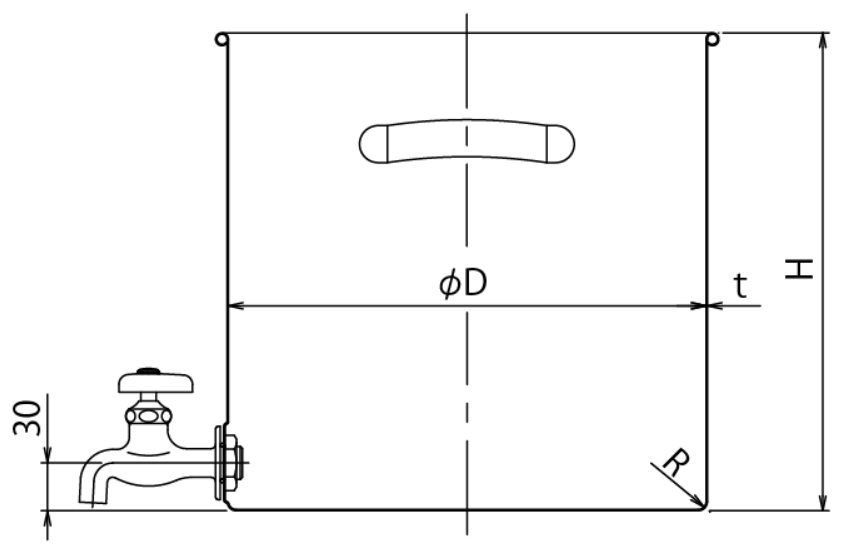

寸法参考図
サイズ表
型式 | 容量 | 重量 | 内径 | 高さ | 板厚 | 納期 |
---|---|---|---|---|---|---|
L | kg | D | H | t | 日 | |
CTH-W-18 | 4 | 1.7 | 180 | 180 | 0.7 | 2~3 |
CTH-W-21 | 7 | 2.0 | 210 | 210 | 0.7 | 2~3 |
CTH-W-24 | 10 | 2.5 | 240 | 240 | 0.7 | 2~3 |
CTH-W-27 | 15 | 3.1 | 270 | 270 | 0.8 | 2~3 |
CTH-W-30 | 20 | 3.6 | 300 | 300 | 0.8 | 2~3 |
CTH-W-33 | 25 | 4.4 | 330 | 330 | 0.8 | 2~3 |
CTH-W-36 | 36 | 5.6 | 360 | 360 | 0.9 | 2~3 |
CTH-W-43 | 65 | 8.5 | 430 | 450 | 1.0 | 2~3 |
CTH-W-47H | 100 | 12.7 | 470 | 600 | 1.2 | 2~3 |
- 本製品は容器運搬用台車に乗せられますか?
蛇口が台車に干渉してしまうため乗せられません。台車に切欠きを加工するか、台車が使用できるボールバルブ付容器をご提案いたします。
- 液体の出が悪いのですが・・・。
密閉容器のため、蓋をクリップで閉めてしまうと出が悪くなりますので蓋を開けてご使用ください。特注にてエア抜き用の穴やバルブを取り付けすることもできます。
- 蛇口は取り外しできますか?
ナット止めしておりますので洗浄時などに取り外すことができます。
- レベル計(液面計)を取り付けしたものはありますか?
こちらをご覧ください。
- 耐薬品性が必要な内容物なのか分からないのですが。
内容物をお知らせいただけましたら、最適な仕様をご提案いたします。お気軽にお問い合わせください。
