製品仕様
本体・蓋…SUS304
パッキン…シリコンゴム（食品衛生法適合品）【PQA】
ニップル…SUS304
ボールバルブ（排出口）…SCS14
ボールバルブ（空気抜）…SCS13
両ニップル…SUS304
ねじ込みエルボ…SUS304
平鋼脚…SUS304/板厚3mm/幅25mm/本数3本/φ10mm穴付
●表面処理：内外面バフ研磨
●使用条件：大気圧（加減圧不可）
※容器サイズによりキャッチクリップの数が異なります。
JAN: 4573556901962

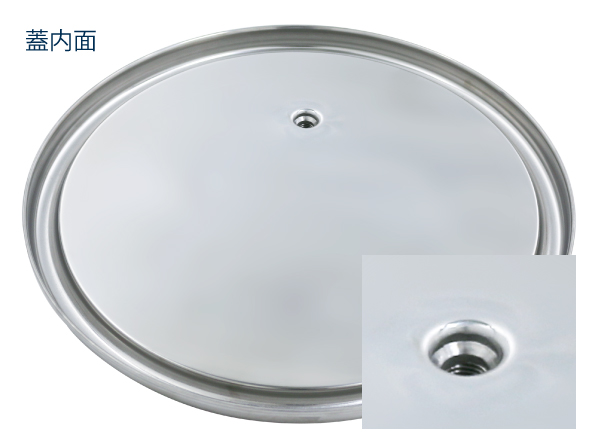

○蓋にある空気抜（バルブ）を操作するだけで、蓋を開けることなく密閉状態を解除でき、スムーズに液体を排出できます。
○容器はパッキン付きで、保管や持ち運びの際に中身の飛散やホコリの侵入を防ぐ密閉タイプです。

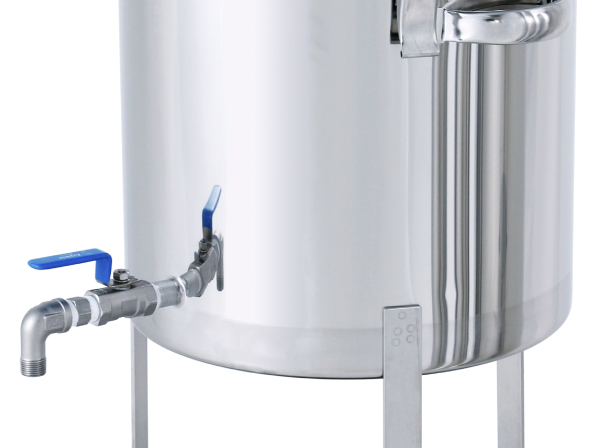

○排出口のバルブはステンレス製で、ねじ込み部のシールもPTFEのため耐薬品性に優れています。
○背の高いビーカー・ボトルにも給水できるように、ノズルまでの高さを200mmにしました。
○ノズルの先端はねじ込み継手になっており、配管への接続もできます。

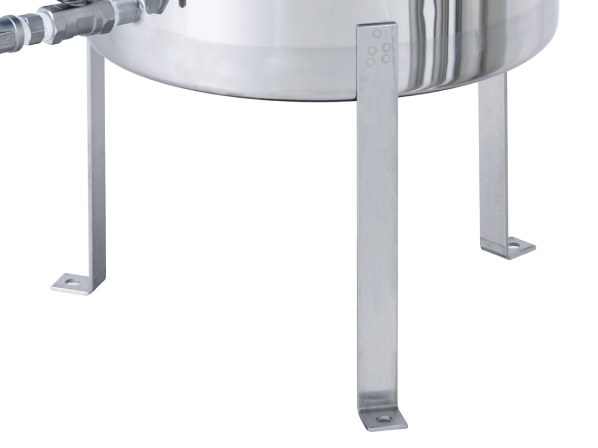

○脚には10mmの穴が空いているため、アンカーやネジで固定することもできます。
脚のないタイプもあります。残量が一目でわかるレベル計付きの製品もあります。

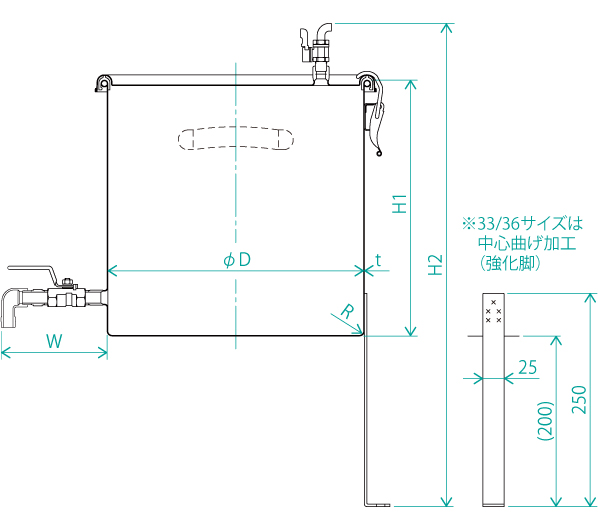

寸法参考図
サイズ表
| 型式 | 容量 | 質量 | 内径 | 内高 | 全高 | バルブ（排出口） | ノズル長さ | 板厚 | 納期 |
|---|---|---|---|---|---|---|---|---|---|
| L | kg | D | H1 | H2 | サイズ | W | t | 日 | |
| CTHV-AIV-FL-18 | 4 | 2.0 | 180 | 180 | 443 | 1/4B | 111 | 0.7 | 25 |
| CTHV-AIV-FL-21 | 7 | 2.3 | 210 | 210 | 477 | 1/4B | 111 | 0.7 | 25 |
| CTHV-AIV-FL-24 | 10 | 2.8 | 240 | 240 | 507 | 1/4B | 111 | 0.7 | 25 |
| CTHV-AIV-FL-27 | 15 | 3.5 | 270 | 270 | 537 | 3/8B | 124 | 0.8 | 25 |
| CTHV-AIV-FL-30 | 20 | 4.0 | 300 | 300 | 567 | 3/8B | 124 | 0.8 | 25 |
| CTHV-AIV-FL-33 | 25 | 4.8 | 330 | 330 | 596 | 3/8B | 124 | 0.8 | 25 |
| CTHV-AIV-FL-36 | 36 | 6.3 | 360 | 360 | 626 | 3/4B | 166 | 0.9 | 25 |
- 耐熱温度はどのくらいですか？
－10℃～＋120℃です。
- パッキンはシリコンゴム以外の材質に変更できますか？
CR（クロロプレンゴム）、EPDM（エチレンプロピレンゴム）、FKM（フッ素ゴム）、NBR（ニトリルゴム）、PTFE（フッ素樹脂）に変更可能です。詳細はお問い合わせください。
