製品仕様
容器本体…SUS304
蓋【CF】…SUS304
取っ手…SUS304

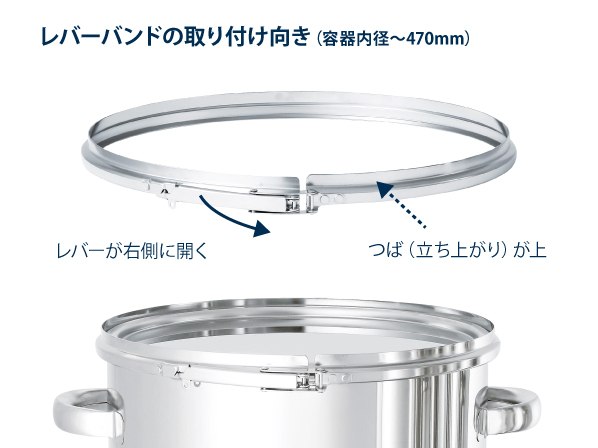

レバーバンド【LB】…SUS304 ※上下逆には使用できません。
パッキン【PNL】…NBR/ニトリルゴム ※食品衛生法適合品ではありません。
●表面処理: 内外面バフ研磨
●使用条件: 大気圧（加減圧不可）容量：10L、15L、20L、25L、36L、45L、50L、65L、70L、80L、100L ※その他のサイズも製作可能です。
容器運搬用の専用台車があります。
JAN: 4560132186400

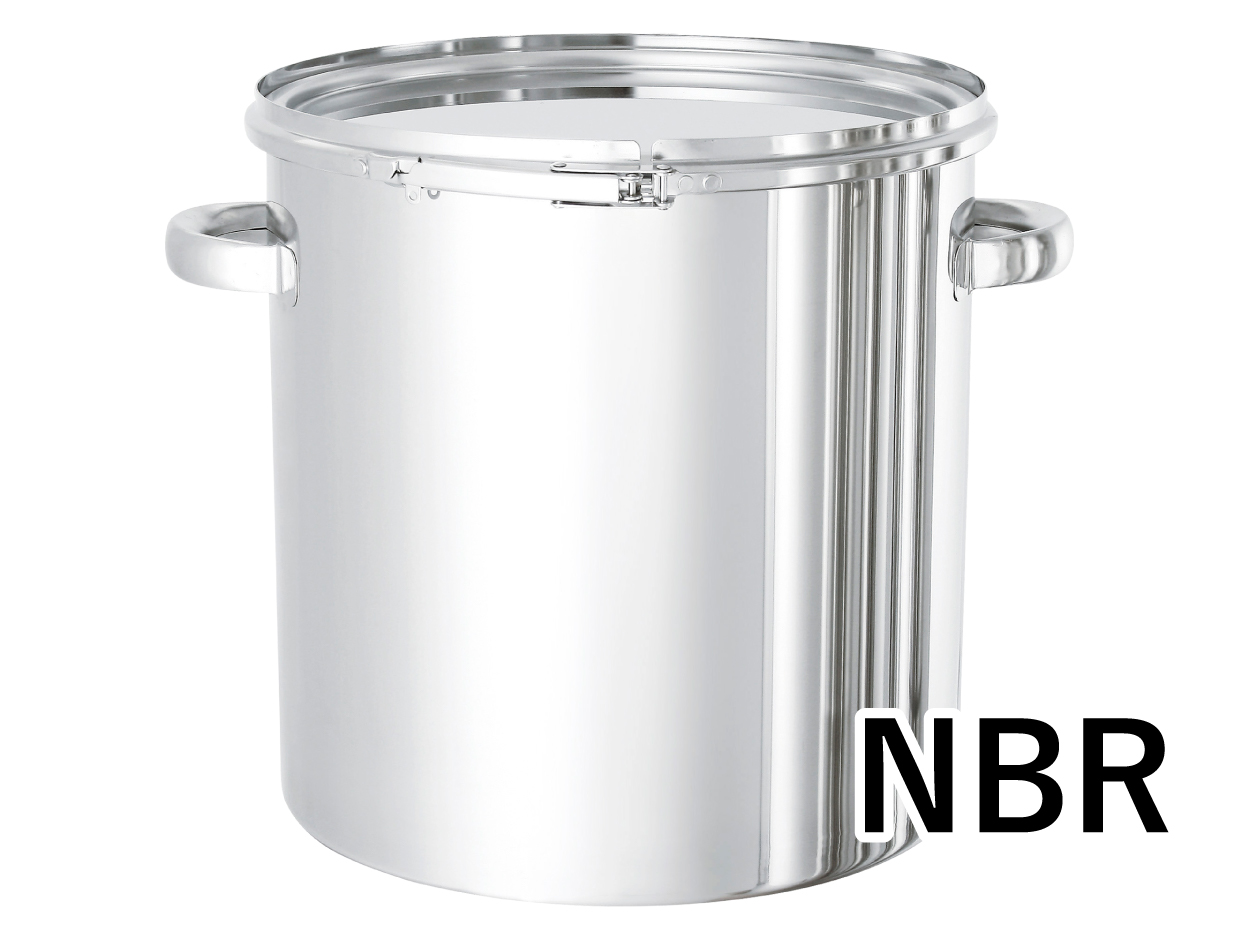

〇レバーバンドとパッキンで蓋を固定して密閉する丸型ステンレス容器。
〇パッキンをニトリルゴムにして耐薬品性を向上させました。
〇内容物の飛散を防止し、外からのホコリ等の混入を防ぐ簡易密閉構造です。
〇底の角は、汚れが溜まりにくいR構造です。
〇空の容器（蓋を締めた）の積み重ねができます。

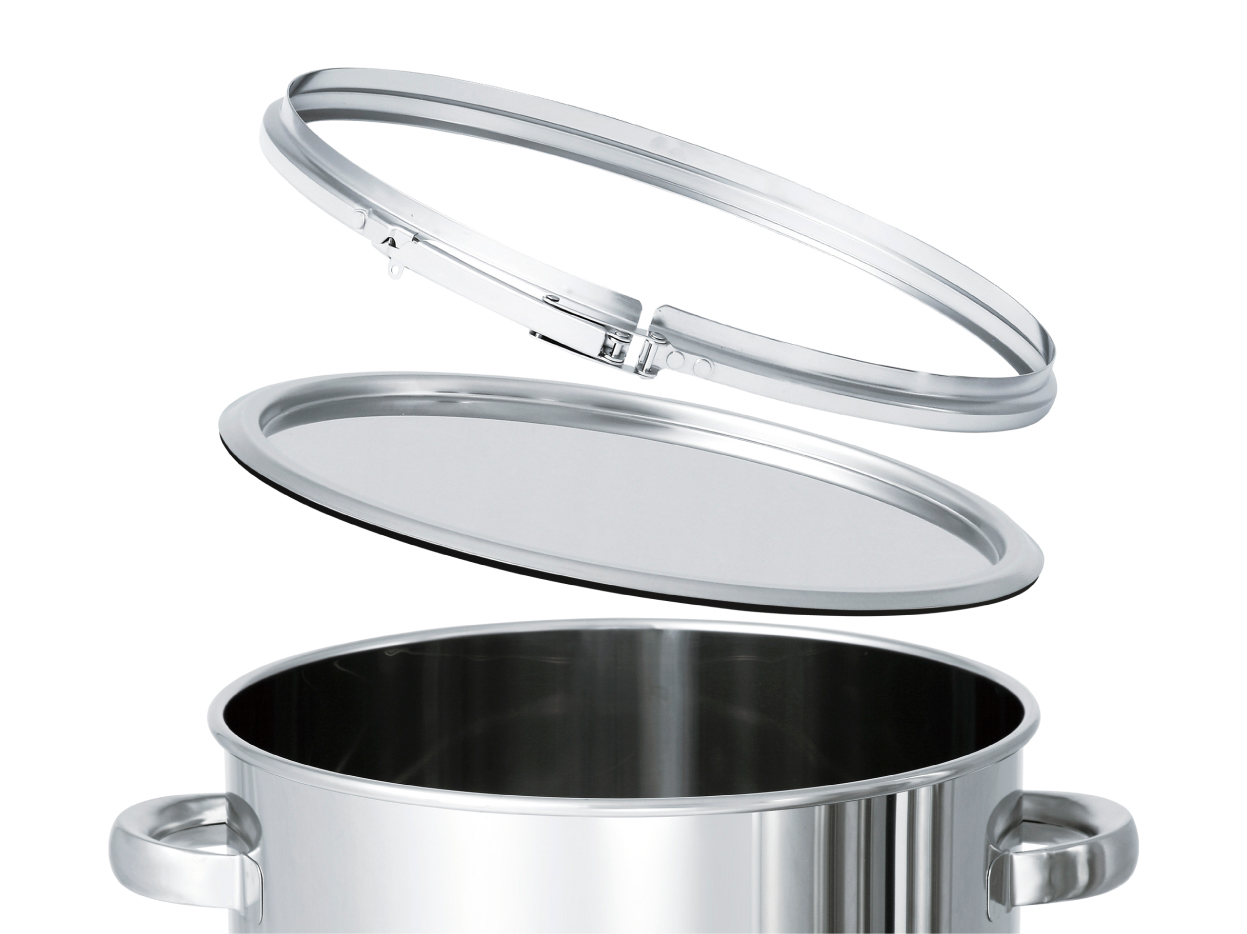

簡単に密閉できるレバーバンド式
CTLシリーズは、付属のレバーバンドで簡単に密閉できるステンレス容器です。

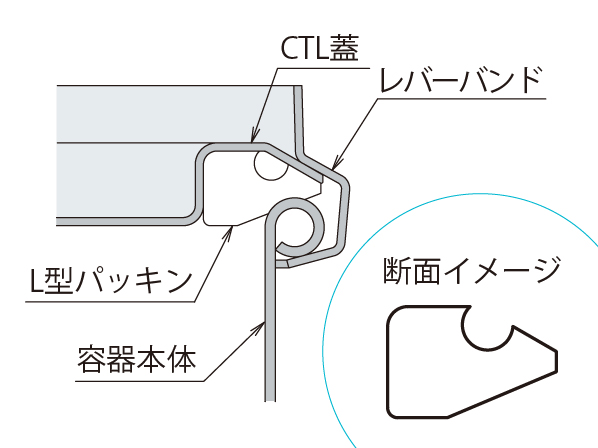

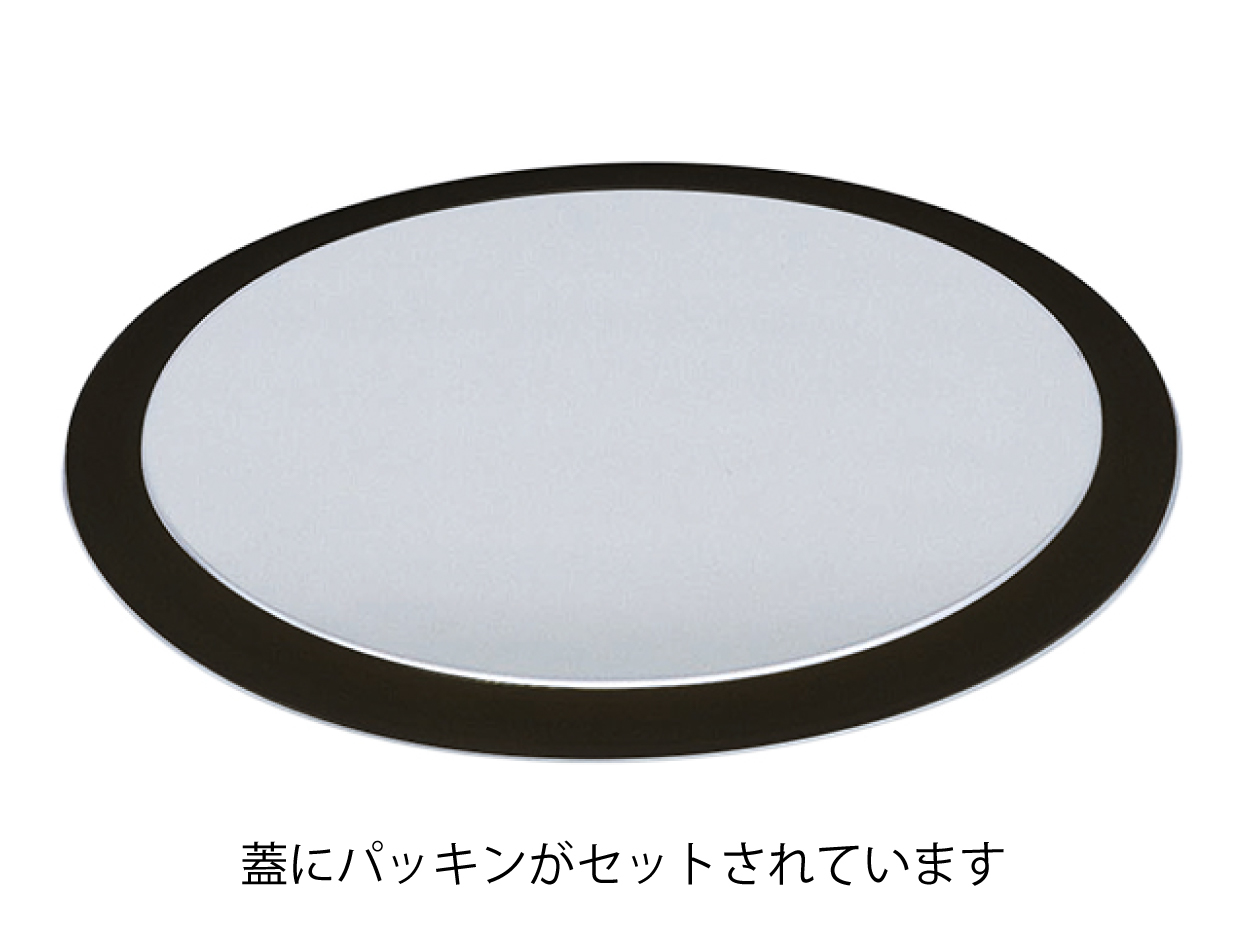

蓋にセットするパッキン
本製品には、蓋セットして使うL型パッキンが付属しています。
蓋にパッキンが付いているので、容器の中身をあける際に邪魔になりません。
パッキンの交換目安について
NBR（ニトリルゴム）の特長
耐油性、耐摩耗・耐老化に優れた合成ゴムです。特に耐油性に優れています。圧縮永久ひずみ、引張り強さ、耐磨耗性にも優れ、シール材や手袋の材料、自動車部品など様々な分野で使用されています。
使用温度範囲は－10℃～＋120℃で耐熱性に劣ります。耐熱性を求める場合はフッ素ゴム（FKM）などの材質をご提案いたします。
耐候性（耐オゾン性など）に劣ります。耐候性を求める場合はシリコンゴムなどの材質をご提案いたします。
関連コラム：この薬品ってどうやって保管できるの？～薬品に最適なパッキン～
関連コラム：密閉に欠かせないパッキンの材質と特性
洗浄しやすい角R底
丸型のステンレス容器なのでカドがありません。
底の立ち上がり部分にはR（アール/丸み）を付けており、内容物が入り込まず汚れを落としやすくなっています。
内容物に直接触れる容器内部の洗浄性に優れているため、衛生的にお使いいただけます。
容器の積み重ね（スタッキング）ができます！
蓋とバンドを閉めた空の状態で積み重ねができます。
運搬をサポートする専用台車（別売）
中身の入った重い容器や大型容器の移動には、当社製ステンレス容器運搬用台車のご使用をおすすめします。
容器サイズにあわせたサイズ展開となっており、お客様のご希望や使用環境などにより仕様を選択できます。
寸法参考図
サイズ表
| 型式 | 容量 | 質量 | 内径 | 内高 | 容器外径 | 最大幅 | 全高 | 取っ手高 | 板厚 | 底 | パッキン | 納期 | RoHS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | kg | D | H1 | W1 | W2 | H2 | F | t | R | 日 | |||
| CTL-24/PNL | 10 | 2.1 | 240 | 240 | 254 | 315 | 257 | 41 | 0.7 | 5 | L型 | 14 | ○ |
| CTL-27/PNL | 15 | 2.8 | 270 | 270 | 284 | 350 | 287 | 56 | 0.8 | 5 | L型 | 14 | ○ |
| CTL-30/PNL | 20 | 3.4 | 300 | 300 | 316 | 380 | 317 | 56 | 0.8 | 5 | L型 | 14 | ○ |
| CTL-33/PNL | 25 | 4.2 | 330 | 330 | 346 | 436 | 348 | 63 | 0.8 | 5 | L型 | 14 | ○ |
| CTL-36/PNL | 36 | 5.3 | 360 | 360 | 378 | 469 | 376 | 52 | 0.9 | 5 | L型 | 14 | ○ |
| CTL-39/PNL | 45 | 6.1 | 387 | 390 | 405 | 496 | 407 | 67 | 0.9 | 5 | L型 | 14 | ○ |
| CTL-39H/PNL | 50 | 7.1 | 387 | 480 | 405 | 496 | 497 | 67 | 0.9 | 5 | L型 | 14 | ○ |
| CTL-43/PNL | 65 | 8.2 | 430 | 450 | 452 | 548 | 466 | 82 | 1.0 | 5 | L型 | 14 | ○ |
| CTL-43H/PNL | 70 | 8.7 | 430 | 520 | 452 | 548 | 536 | 82 | 1.0 | 5 | L型 | 14 | ○ |
| CTL-47/PNL | 80 | 10.8 | 470 | 470 | 492 | 592 | 486 | 101 | 1.2 | 5 | L型 | 14 | ○ |
| CTL-47H/PNL | 100 | 12.5 | 470 | 600 | 492 | 592 | 616 | 101 | 1.2 | 5 | L型 | 14 | ○ |
- 容器の材質変更はできますか？
SUS316Lに変更できますので、お問い合わせください。
- パッキンの材質は他にもありますか？
シリコンゴム（標準品）、カラーシリコンゴム（特注対応）、FKM（フッ素ゴム）、EPDM（エチレンプロピレンゴム）、NBR（ニトリルゴム）、CR（クロロプレンゴム）をご用意できます。
- 火にかけても大丈夫ですか？
蓋とパッキンを外し開放状態であれば可能です。ただし火にかけることで変形や変色がおこりますのでご注意ください。
- 圧力をかけられますか？
できません。圧力容器をご使用ください。
- パッキンは取り外せますか？
取り外しできます。
- 4L（内径φ180mm）や7L（内径φ210mm）のサイズはありませんか？
4Lと7Lのサイズはラインナップにありませんが、特注にて10L（内径φ240mm）の容器の高さを低くして容量を減らすことができます。
