製品仕様
容器本体…SUS304
蓋【CF】…SUS304
※565（150L）サイズ以上は【MF】
取っ手…SUS304
レバーバンド【LB】…SUS304
※上下逆には使用できません。
パッキン【PQL】…シリコンゴム（食品衛生法適合品）
※565（150L）サイズ以上は【PQB】
●表面処理: 内外面バフ研磨
●使用条件: 大気圧（加減圧不可）
容量：10L、15L、20L、25L、36L、45L、50L、65L、70L、80L、100L、150L、200L、300L、400L、500L、750L、1000L
※その他のサイズも製作可能です。
SUS316L製も取り扱っております。
容器運搬用の専用台車があります。
JAN: 4560132181757
○レバーバンドとパッキンで蓋を固定して密閉します。
○ワンタッチ式レバーバンドで簡単に蓋の着脱ができ、洗浄も容易です。
○密閉式ですので内容物の飛散を防止し、外からのホコリ等の混入を防ぎます。
○CTL-24～47Hは空の容器（蓋を締めた）の積み重ねができます。
○パッキンは食品衛生法適合品のシリコンゴムが標準です。
▼こちらのサイズ比較ページでは、容器を持ったときのイメージをご確認いただけます。
サイズごとの大きさの違いをお確かめになりたい方は、ぜひご覧ください。
簡単に密閉できるレバーバンド式
CTLシリーズは、付属のレバーバンドで簡単に密閉できるステンレス容器です。
レバーバンドや蓋の種類はサイズにより異なります。
詳しい仕様は製品画像および図面をご覧ください。
24～47Hサイズは容器の積み重ね（スタッキング）ができます！
CTL-24～47Hサイズは蓋とバンドを閉めた空の状態で積み重ねできます。
CTL-565サイズ以上は積み重ねできません。
洗浄しやすい角R底
丸型のステンレス容器なのでカドがありません。
底の立ち上がり部分にはR（アール/丸み）を付けており、内容物が入り込まず汚れを落としやすくなっています。
内容物に直接触れる容器内部の洗浄性に優れているため、衛生的にお使いいただけます。
サイズにより付属するパッキンが異なります
CTL-24～47HサイズはL型、565サイズ以上はB型が標準付属となります。

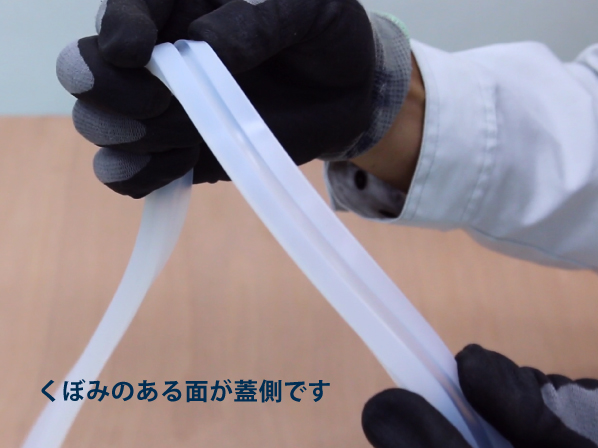

L型パッキンの装着方法
サイズにより蓋の仕様が異なります

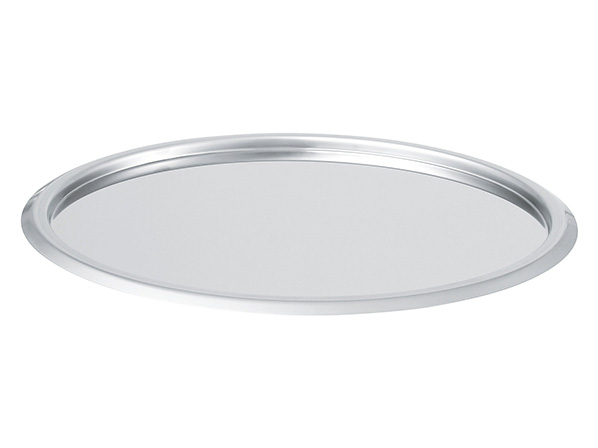

CTL-24～47HサイズはCTL蓋、565サイズ以上は密閉蓋が標準付属となります。
ステンレス容器の運搬をサポートする専用台車（別売）
中身の入った重い容器や大型容器の移動には、MONOVATE製ステンレス容器専用台車「容器運搬用台車」のご使用をおすすめします。
容器サイズにあわせたサイズ展開となっており、お客様のご希望や使用環境などにより仕様を選択できます。
「蓋」「パッキン」「容器本体」のみでもご購入いただけます
お見積もり時にご希望の仕様をご連絡ください。蓋のみ、パッキンのみなど、消耗品単品でのご注文も承っております。
※取っ手のみの販売は承っておりません。

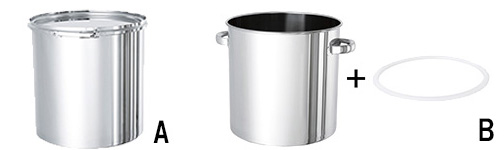

A）取っ手なし B）蓋・バンドなし
関連製品
寸法参考図
サイズ表
| 型式 | 容量 | 質量 | 内径 | 内高 | 容器外径 | 最大幅 | 全高 | 取っ手高 | 板厚 | 底 | パッキン | 納期 | RoHS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | kg | D | H1 | W1 | W2 | H2 | F | t | R | 日 | |||
| CTL-24 | 10 | 2.1 | 240 | 240 | 254 | 315 | 257 | 41 | 0.7 | 5 | L型 | 2~3 | ○ |
| CTL-27 | 15 | 2.8 | 270 | 270 | 284 | 350 | 287 | 56 | 0.8 | 5 | L型 | 2~3 | ○ |
| CTL-30 | 20 | 3.4 | 300 | 300 | 316 | 380 | 317 | 56 | 0.8 | 5 | L型 | 2~3 | ○ |
| CTL-33 | 25 | 4.2 | 330 | 330 | 346 | 436 | 348 | 63 | 0.8 | 5 | L型 | 2~3 | ○ |
| CTL-36 | 36 | 5.3 | 360 | 360 | 378 | 469 | 376 | 52 | 0.9 | 5 | L型 | 2~3 | ○ |
| CTL-39 | 45 | 6.1 | 387 | 390 | 405 | 496 | 407 | 67 | 0.9 | 5 | L型 | 2~3 | ○ |
| CTL-39H | 50 | 7.1 | 387 | 480 | 405 | 496 | 497 | 67 | 0.9 | 5 | L型 | 2~3 | ○ |
| CTL-43 | 65 | 8.2 | 430 | 450 | 452 | 548 | 466 | 82 | 1.0 | 5 | L型 | 2~3 | ○ |
| CTL-43H | 70 | 8.7 | 430 | 520 | 452 | 548 | 536 | 82 | 1.0 | 5 | L型 | 2~3 | ○ |
| CTL-47 | 80 | 10.8 | 470 | 470 | 492 | 592 | 486 | 101 | 1.2 | 5 | L型 | 2~3 | ○ |
| CTL-47H | 100 | 12.5 | 470 | 600 | 492 | 592 | 616 | 101 | 1.2 | 5 | L型 | 2~3 | ○ |
| 型式 | 容量 | 質量 | 内径 | 内高 | 容器外径 | 最大幅 | 容器高 | 全高 | 取っ手高 | 板厚 | 底 | パッキン | 納期 | RoHS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | kg | D | H1 | W1 | W2 | H2 | H3 | F | t | R | 日 | |||
| CTL-565 | 150 | 18.3 | 565 | 600 | 596 | 685 | 630 | 638 | 116 | 1.2 | 5 | B型 | 2~3 | ○ |
| CTL-565H | 200 | 23.2 | 565 | 900 | 596 | 685 | 930 | 938 | 116 | 1.2 | 5 | B型 | 2~3 | ○ |
| CTL-635 | 300 | 35 | 635 | 1000 | 661 | 750 | 1030 | 1039 | 182 | 1.5 | 15 | B型 | 2~3 | ○ |
| CTL-77 | 400 | 52 | 770 | 900 | 800 | 887 | 930 | 938 | 182 | 2.0 | 15 | B型 | 20 | ○ |
| CTL-77H | 500 | 60 | 770 | 1100 | 800 | 887 | 1130 | 1138 | 182 | 2.0 | 15 | B型 | 20 | ○ |
| CTL-100 | 750 | 84 | 1000 | 1035 | 1119 | 1119 | 1065 | 1072 | 181 | 2.0 | 20 | B型 | 30 | ○ |
| CTL-100H | 1000 | 100 | 1000 | 1360 | 1119 | 1119 | 1390 | 1391 | 181 | 2.0 | 20 | B型 | 30 | ○ |
お客様の要望に合わせた装置の提案を致します
MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
