製品仕様

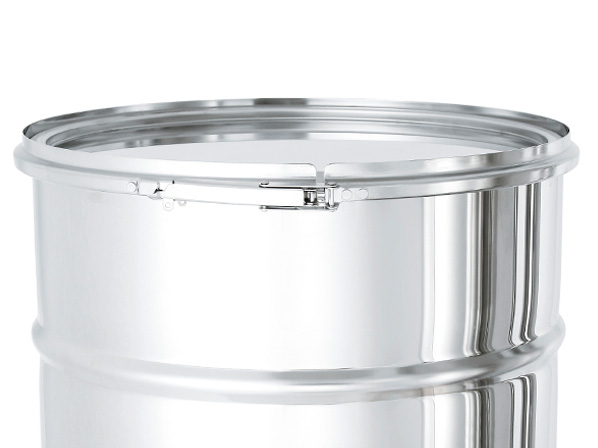

本体・蓋・レバーバンド…SUS304
パッキン…シリコンゴム（食品衛生法適合品）
●表面処理：内外面バフ研磨
●使用条件：大気圧（加減圧不可）
※取っ手はありません。
容量：50L、65L、70L、80L、100L、150L、200L
その他の容量（サイズ）については別途お問い合わせください。
JAN: 4589691036759
使用例

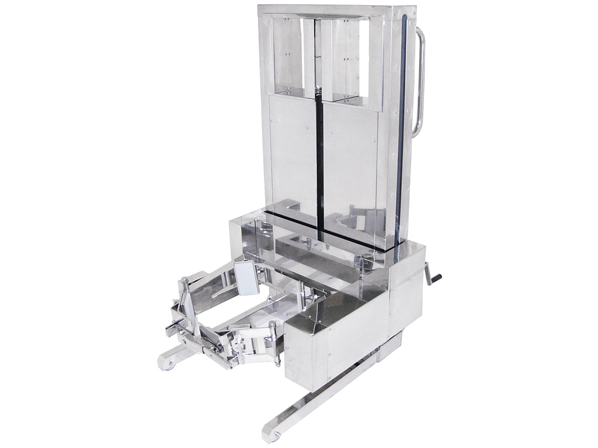

反転リフター・排出シュートと組み合わせて、容器を反転し中身を投入するような用途に最適です。胴体部分にリブがついており、リフターにセットする際の位置出し・滑り止めになります。
2種類のシュートの違いや反転投入の使用イメージについて、詳しくはこちらをご覧ください。

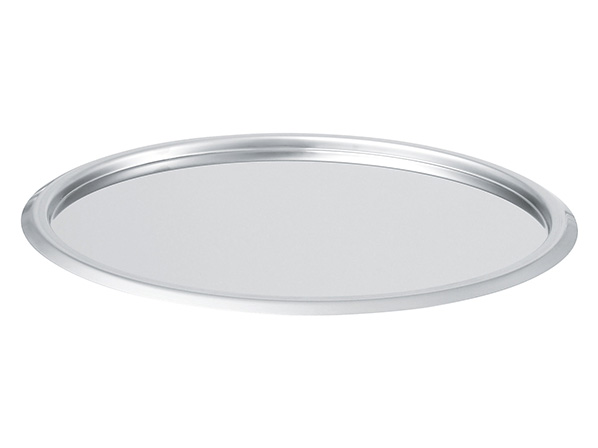

容器に付属する部品
リブ加工がないステンレス容器はこちら

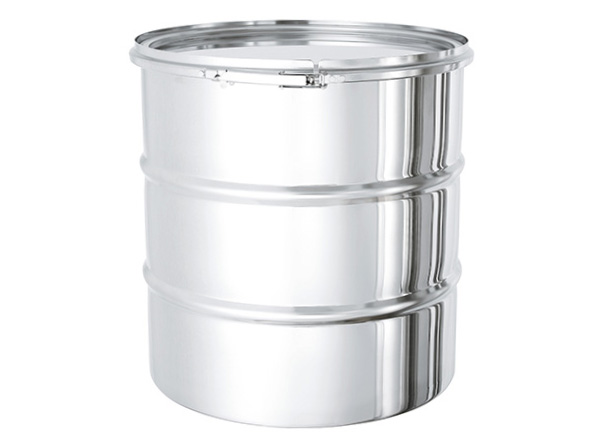

【CTL】密閉容器（レバーバンド式）
同じくレバーバンドで蓋を固定するタイプのステンレス容器です。
容器の内面・外面ともに凹凸がないフラットな胴体です。

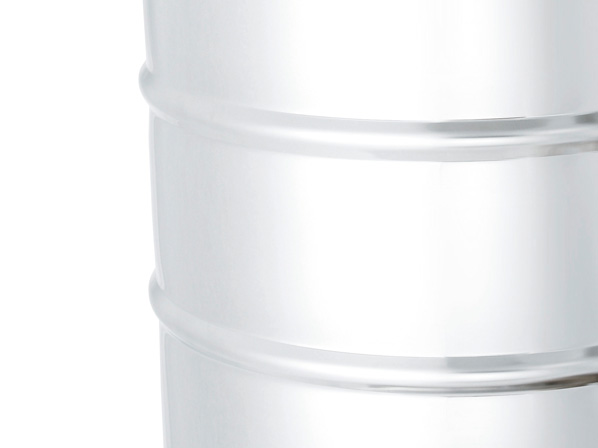

リブとは？
ビートやひも出しなどとも呼ばれている、凹凸を付ける加工です。
リフターでの持ち上げや反転時に容器の落下を防止する役割や、容器の強度を向上させることができ、ドラム缶の胴体などに加工されています。
リブ加工の種類
①ヒモ出し仕様（リブ付密閉容器【CTL-R】）
・容器自体を形成してリブを作ります。
・フラットバー仕様より安価に製作できます。
②フラットバー仕様（特注加工オプション）
・容器の外側にフラットバーを巻き付けて溶接し、リブを作ります。
・内面にくぼみがなく粉溜まりしません。
寸法参考図
サイズ表
| 型式 | 容量 | 重量 | 内径 | 高さ | 高さ | 板厚 | 納期 | RoHS |
|---|---|---|---|---|---|---|---|---|
| L | kg | D | H1 | H2,H3 | t | 日 | ||
| CTL-R-39H | 50 | 6.9 | 387 | 476 | 160 | 0.9 | 10 | ○ |
| CTL-R-43 | 65 | 8.2 | 430 | 446 | 150 | 1.0 | 10 | ○ |
| CTL-R-43H | 70 | 9.0 | 430 | 516 | 172 | 1.0 | 10 | ○ |
| CTL-R-47 | 80 | 10.8 | 470 | 466 | 155 | 1.2 | 10 | ○ |
| CTL-R-47H | 100 | 12.5 | 470 | 596 | 200 | 1.2 | 10 | ○ |
| CTL-R-565 | 150 | 18.3 | 565 | 596 | 200 | 1.2 | 10 | ○ |
| CTL-R-565H | 200 | 23.2 | 565 | 896 | 300 | 1.2 | 10 | ○ |
- リブの位置や間隔は変更できますか？
変更可能です。ご使用の機械等に合わせてオーダーメイド致します。
- 容器の高さを変えたいのですが・・・。
変更可能です。ご希望の寸法等をお知らせください。
- 取っ手や金具などを付けることはできますか？
取り付け可能です。
- 周辺部品などの選定もお任せできますか？
お任せ下さい！投入用のシュート（ホッパー）やバルブなど、最適な仕様でご提案させていただきます。
- バンドの誤開封を防止したい。
サイズにより対策方法が異なりますので、詳しくはお問い合わせください。
