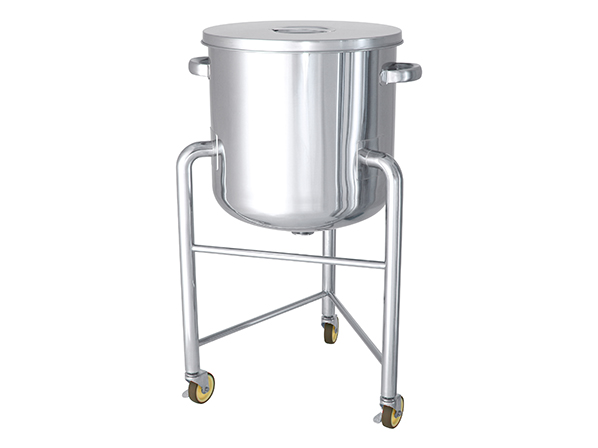

製品仕様
容器本体・脚…SUS304
蓋【SF】…SUS304
取っ手…SUS304
キャスター…SUS+ウレタン車(内ストッパー付2個)
●表面処理:内外面バフ研磨
●使用条件:大気圧(加減圧不可)
JAN: 4582136044166
○底板が鏡板形状になっている為、液等の内容物がスムーズに排出出来ます。
○キャスター脚が付いているので、容器ごと工程間での移動が出来ます。
○鏡板型容器の下に、受け(小分け)用の別容器が入るスペースがあります。
○底板が鏡板形状の為、洗浄が簡単に行えます。

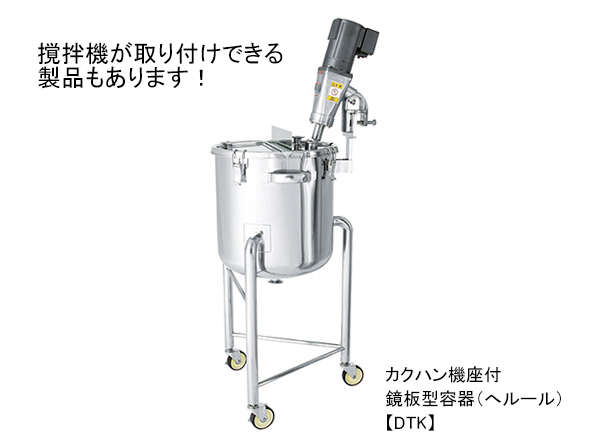

○鏡板底は、撹拌機での撹拌に向いています。
○受注生産品ですので、「寸法」「材質」変更や、用途に合わせ特注加工が出来ます。
ドレン排出口の変更が可能です![DT-ST_p_01](/contents/DT-ST_p_01.jpg)
容器の底が丸くお椀のような形状(鏡板・鏡底)になっている為、
撹拌性や排出性に優れています。
ドレン排出口は変更可能
![](/contents/DT-CTH-L_p_01.jpg)
内容物や配管に合わせて、排出口の
「種類」や「サイズ」を変更できます。
ニップル、フランジ等へ継手の変更可能
お客様ご指定の継手での製作も可能です。

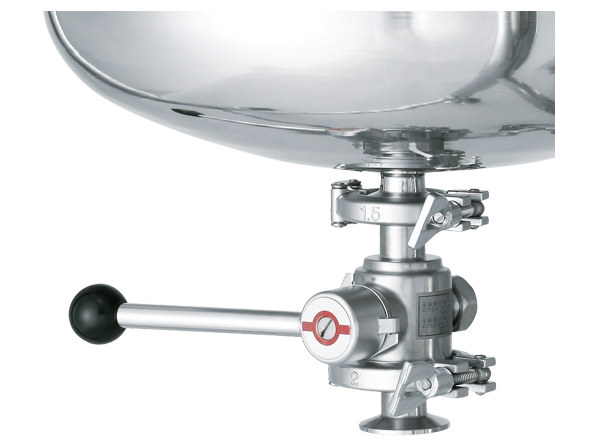

各種バルブを取り付けできます
【新製品】容器と架台が分離できるステンレス容器

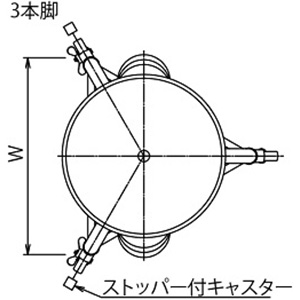

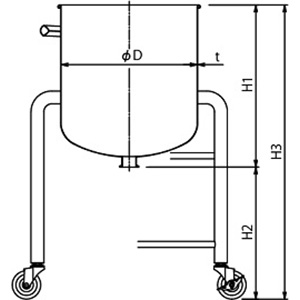

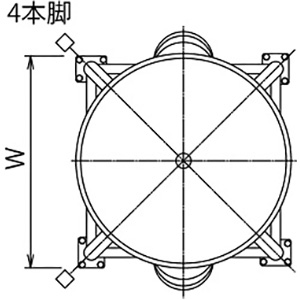

寸法参考図
サイズ表
型式 | 容量 | 内径 | 容器高 | ドレン高 | 全高 | ドレン | 板厚 | 脚本数 | 納期 | 質量 | 脚幅 | 許容荷重 | RoHS |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | D | H1 | H2 | H3 | サイズ | t | 本 | 日 | ㎏ | W | ㎏ | ||
DT-ST-L-36 | 35 | 360 | 430 | 400 | 830 | 1.5S | 1.2 | 3 | 20 | 9 | 454 | 122 | ○ |
DT-ST-L-39 | 45 | 387 | 470 | 400 | 870 | 1.5S | 1.2 | 3 | 20 | 11 | 478 | 122 | ○ |
DT-ST-L-43 | 60 | 430 | 505 | 400 | 905 | 2S | 1.2 | 3 | 20 | 12 | 515 | 122 | ○ |
DT-ST-L-47 | 80 | 470 | 555 | 400 | 955 | 2S | 1.5 | 4 | 25 | 17 | 491 | 259 | ○ |
DT-ST-L-47H | 100 | 470 | 670 | 400 | 1070 | 2S | 1.5 | 4 | 25 | 20 | 491 | 259 | ○ |
DT-ST-L-565 | 150 | 565 | 695 | 400 | 1095 | 2S | 1.5 | 4 | 25 | 28 | 579 | 390 | ○ |
DT-ST-L-635 | 200 | 635 | 755 | 400 | 1155 | 2S | 1.5 | 4 | 25 | 30 | 628 | 390 | ○ |
DT-ST-L-635H | 250 | 635 | 915 | 400 | 1315 | 2S | 1.5 | 4 | 25 | 34 | 628 | 390 | ○ |
DT-ST-L-77 | 300 | 770 | 780 | 400 | 1180 | 2S | 2.0 | 4 | 35 | 56 | 788 | 816 | ○ |
DT-ST-L-100 | 400 | 1000 | 670 | 400 | 1070 | 2S | 2.0 | 4 | 35 | 80 | 976 | 1142 | ○ |
DT-ST-L-100H | 500 | 1000 | 800 | 400 | 1200 | 2S | 2.0 | 4 | 35 | 87 | 976 | 1142 | ○ |
- 容器の材質は変更出来ますか?
出来ます。SUS316Lがあります。
- パッキンはシリコン以外の材質がありますか?
フッ素ゴム、クロロプレンゴム、NBR、EPT、PTFEなどの材質があります。
- 耐食性が必要なのですが…
フッ素樹脂コーティングの表面処理もあります。
- ドレンノズルは変更出来ますか?
サイズ違いやニップル、ソケット等に変更出来ます。
![](/contents/1K000550_01.jpg)
お客様の要望に合わせた装置の提案を致します
MONOVATEでは貯蔵容器の設計もご対応します!お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
同カテゴリーのカスタマイズ製品事例
- 鏡板型容器 大型撹拌機付【採用事例】高粘度の液体と粉体を混合するステンレス容器
化粧品製造メーカー様納入
〇粘度の高い液体と粉体の撹拌混合に使用する、鏡板型ステンレス容器のオーダーメイド事例です。
・研究開発用として使用されます。
- 60L 鏡板型容器 架台分離式【採用事例】ドラム缶入り原料の受けタンク
材料メーカー様納入
〇小型タンクへの小分けに使用する、架台付ステンレス容器のオーダーメイド事例です。
・リフターで持ち上げたドラム缶の内容物をこの容器で受け、小型タンクへ小分けできるようにします。
