製品仕様

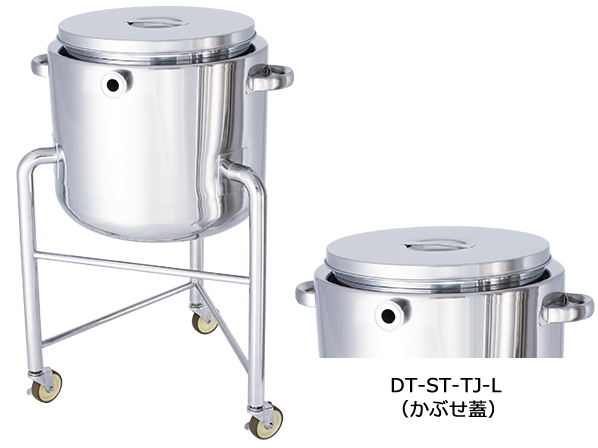

【DT-ST-TJ-L】仕様
容器本体・ジャケット…SUS304
蓋・脚・取っ手…SUS304
キャスター… SUS＋ウレタン車（内ストッパー付2 個）
ジャケット部ノズル…1S ヘルール
【DT-CTL-TJ-L】仕様
容器本体・ジャケット…SUS304
蓋・脚・取っ手…SUS304
レバーバンド…SUS304
パッキン… シリコンゴム（食品衛生法適合品）
キャスター… SUS＋ウレタン車（内ストッパー付2 個）
ジャケット部ノズル…1S ヘルール
※加熱時や冷却時は必ず蓋を開放した状態でご使用ください。
【共通仕様】
●表面処理：内外面バフ研磨
●使用条件
本体（内槽）：大気圧（加減圧不可）
本体使用温度：内容液沸点未満
ジャケット（外槽）：0～0.18MPa（30～36サイズ）/0～0.16MPa（39～47Hサイズ）
ジャケット使用温度：冷水～温水
●耐圧検査書付
容量：20L、25L、35L、45L、60L、80L、100L
その他の容量（サイズ）も製作できます。
JAN: 4589691018298
○ジャケット部（外槽）に水を流し、内容物を保温・冷却できます。
○ジャケット部のみ、圧力（0～0.18MPa/サイズにより異なる）がかかる際も使用できます。

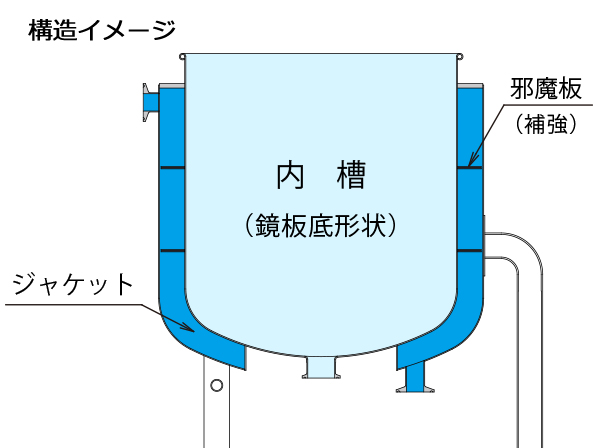

○内槽は鏡板形状になっている為、液体の攪拌や排出に適しています。
○容器下部の排出口の下には、受け（小分け）用の別容器を置くことができます。
○受注生産品ですので、「寸法」「材質」の変更や用途に合わせて特注加工ができます。
断熱カバーで温調効率UP！
断熱カバーの詳細を見る
内槽がホッパーのタイプもあります
この製品の詳細を見る
ヘルール接続のバルブを取り付けできます
容器とバルブをセットでご用意することも可能です。詳しくはお問い合わせください。
排出口のカスタマイズができます
標準ではヘルール接続となっていますが、使用環境・内容物・接続先などに合わせて、排出口の「種類」や「サイズ」を変更できます。ニップル・ソケット・フランジの他、お客様ご指定の継手や規格での製作も承っています。また、タンク底バルブを取り付けることもできます。
キャッチクリップ式も製作できます
型式【DT-CTH-TJ-L】※仕様上、ジャケットの高さが低くなります。
寸法参考図
サイズ表
| 型式 | 容量 | 重さ | 内径 | 内径 | 高さ | 全高 | ジャケット高 | 板厚 | 板厚 | ドレン | 脚本数 | 耐荷重 | 納期 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | kg | D1 | D2 | H1 | H3 | H4 | t1 | t2 | サイズ | 本 | kg | 日 | |
| DT-ST-TJ-L-30 | 20 | 15 | 300 | 360 | 380 | 780 | 327 | 1.5 | 1.2 | 1.5S | 3 | 122 | 35 |
| DT-ST-TJ-L-33 | 25 | 16 | 330 | 387 | 390 | 790 | 337 | 1.5 | 1.2 | 1.5S | 3 | 122 | 35 |
| DT-ST-TJ-L-36 | 35 | 20 | 360 | 430 | 430 | 830 | 380 | 1.5 | 1.2 | 1.5S | 3 | 122 | 35 |
| DT-ST-TJ-L-39 | 45 | 21 | 387 | 430 | 470 | 870 | 410 | 1.5 | 1.2 | 1.5S | 3 | 122 | 35 |
| DT-ST-TJ-L-43 | 60 | 27 | 430 | 470 | 505 | 905 | 440 | 2.0 | 1.5 | 2S | 4 | 259 | 35 |
| DT-ST-TJ-L-47 | 80 | 43 | 470 | 565.7 | 556 | 955 | 495 | 2.0 | 1.5 | 2S | 4 | 390 | 35 |
| DT-ST-TJ-L-47H | 100 | 48 | 470 | 565.7 | 670 | 1070 | 610 | 2.0 | 1.5 | 2S | 4 | 390 | 35 |
- 内槽も加圧したいのですが・・・。
内槽は加減圧不可となっています。加圧容器【PCN】シリーズをご使用ください。
- 耐食性が必要なのですが…
フッ素樹脂コーティングの表面処理ができます。
- ドレンの種類やサイズは変更できますか？
変更可能です。ご希望の継手やサイズをお知らせください。
- 内槽が鏡板底以外でも製作できますか？
ホッパータイプを製作致しております（HT-TJ-L）。
- バルブや温度計など周辺部品も一緒に選定していただけますか？
ご要望に応じて選定致します。
