製品仕様
容器本体・取っ手・クリップ・蓋・へルール…SUS304
パッキン…シリコンゴム【PQA】（食品衛生法適合品）
●表面処理：内外面バフ研磨
●使用条件：大気圧 （加減圧不可）
※接続用の取り付け部品はオプションです。
容量：10L、15L、20L、36L、45L
その他の容量も製作可能です。詳細はお問い合わせください。
JAN: 4582136040861
○粉砕機・ふるい機・サイクロンや集塵機等の設備での粉粒体の回収に活躍します。
○ステンレス蓋とステンレス容器がワンタッチで取り外しできるキャッチクリップ式です。
○機器との接続形状は選択できます。
○既存の装置に合わせた形状でのオーダーメイドの設計・製作が単品から可能です。
オプション：容器運搬用台車
内径φ300mm以上の容器には、容器運搬用台車をご使用いただけます。その他のサイズは特注対応となります。
対応台車型式：KM/KM-T/KMS/KMS-T/KMS-A/KMD/KMSD/
台車選定例
容器：FK-CTH-30-F-4S 台車：KMS-T-30
オプション：アースラグ
アースを取りたい場合には金具を取り付けいたします。金具の仕様や取り付け位置のご希望にあわせて設計・取り付けできます。

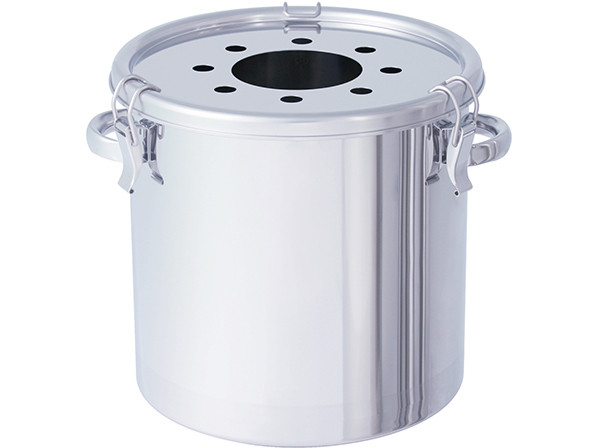

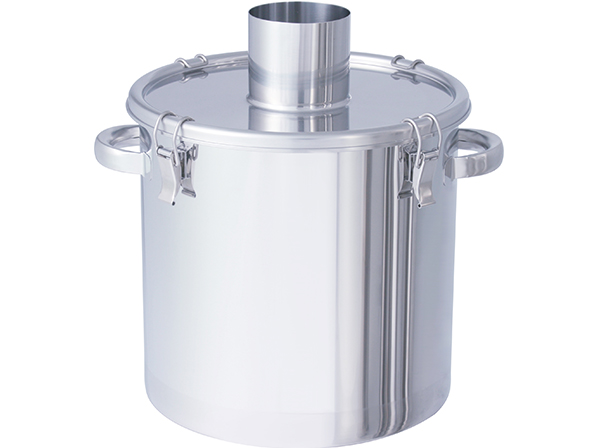

さまざまな装置で活躍する粉体回収ステンレス容器
寸法参考図
サイズ表
| 型式 | 容量 | 重量 | 内径 | 内径 | 高さ | 高さ | へルール | クリップ | 納期 | RoHS |
|---|---|---|---|---|---|---|---|---|---|---|
| L | kg | D1 | D2 | H1 | H2 | サイズ | 数 | 日 | ||
| FK-CTH-24-F-1.5S | 10 | 2.2 | 240 | 35.7 | 240 | 284 | 1.5S | 3 | 14 | ○ |
| FK-CTH-24-F-2S | 10 | 2.2 | 240 | 47.8 | 240 | 285 | 2S | 3 | 14 | ○ |
| FK-CTH-24-F-3S | 10 | 2.3 | 240 | 72.3 | 240 | 285 | 3S | 3 | 14 | ○ |
| FK-CTH-24-F-4S | 10 | 2.3 | 240 | 97.6 | 240 | 285 | 4S | 3 | 14 | ○ |
| FK-CTH-27-F-1.5S | 15 | 2.8 | 270 | 35.7 | 270 | 313 | 1.5S | 3 | 14 | ○ |
| FK-CTH-27-F-2S | 15 | 2.8 | 270 | 47.8 | 270 | 314 | 2S | 3 | 14 | ○ |
| FK-CTH-27-F-3S | 15 | 2.9 | 270 | 72.3 | 270 | 314 | 3S | 3 | 14 | ○ |
| FK-CTH-27-F-4S | 15 | 2.9 | 270 | 97.6 | 270 | 314 | 4S | 3 | 14 | ○ |
| FK-CTH-30-F-1.5S | 20 | 3.3 | 300 | 35.7 | 300 | 343 | 1.5S | 3 | 14 | ○ |
| FK-CTH-30-F-2S | 20 | 3.3 | 300 | 47.8 | 300 | 344 | 2S | 3 | 14 | ○ |
| FK-CTH-30-F-3S | 20 | 3.4 | 300 | 72.3 | 300 | 344 | 3S | 3 | 14 | ○ |
| FK-CTH-30-F-4S | 20 | 3.4 | 300 | 97.6 | 300 | 344 | 4S | 3 | 14 | ○ |
| FK-CTH-36-F-1.5S | 36 | 5.3 | 360 | 35.7 | 360 | 403 | 1.5S | 4 | 14 | ○ |
| FK-CTH-36-F-2S | 36 | 5.3 | 360 | 47.8 | 360 | 404 | 2S | 4 | 14 | ○ |
| FK-CTH-36-F-3S | 36 | 5.4 | 360 | 72.3 | 360 | 404 | 3S | 4 | 14 | ○ |
| FK-CTH-36-F-4S | 36 | 5.4 | 360 | 97.6 | 360 | 404 | 4S | 4 | 14 | ○ |
| FK-CTH-39-F-1.5S | 45 | 6 | 387 | 35.7 | 390 | 435 | 1.5S | 4 | 14 | ○ |
| FK-CTH-39-F-2S | 45 | 6 | 387 | 47.8 | 390 | 436 | 2S | 4 | 14 | ○ |
| FK-CTH-39-F-3S | 45 | 6.1 | 387 | 72.3 | 390 | 436 | 3S | 4 | 14 | ○ |
| FK-CTH-39-F-4S | 45 | 6.1 | 387 | 97.6 | 390 | 436 | 4S | 4 | 14 | ○ |
- ヘルールサイズや容器の高さを変えることはできますか？
変更可能です。ご希望の寸法をお教え下さい。
- 設備や機械に合わせた仕様で製作できますか？
製作可能です。ご希望の仕様をお聞かせください。
- 材質の変更はできますか？
SUS316Lで製作が可能です。
- 継手を支給して製作してもらうことはできるか？
実績はございますが、まずは詳細をお聞かせください。
- 接続用の部品も一緒に購入できますか？
お問い合わせください。
お客様の要望に合わせた装置の提案を致します
MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
同カテゴリーのカスタマイズ製品事例
- 目盛付吊り下げ式テーパー型容器【採用事例】5L単位での目盛付き
- シール貼り付け座板付容器【採用事例】工程や内容物のシール表示ができるステンレス容器
食品製造メーカー様納入
○食品製造用の液体が入った袋の運搬・保管用に使われる、テーパー型密閉容器のオーダーメイド事例です。
