製品仕様
ブラケット・パイプハンガ材質…SUS304
パッド材質…タンク内面側：PTFE タンク外面側：ゴム
ノブ材質…ナイロン
オプションにて、ホース先端に取り付けできる継手類もご用意しております。
JAN: 4573556900231
○注水時や液体材料の投入時に、ホースを持つ必要がありません。
○注水しながら他の作業をおこなうことができ、作業効率が向上します。
○ホースが暴れることにより起こるホースの落下や、飛散によるロスを防ぎます。
○容器との金属接触を避けることができるパッド付きです。
○用途にあわせてブラケットの種類を選択できます。

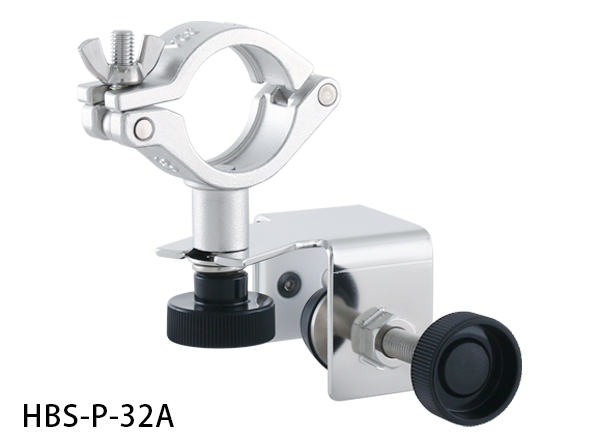

【HBS-P】：シングルタイプ。ホース接続部の付け替えができます。
【HBD-P】：ダブルタイプ。ホース接続部の付け替えができます。

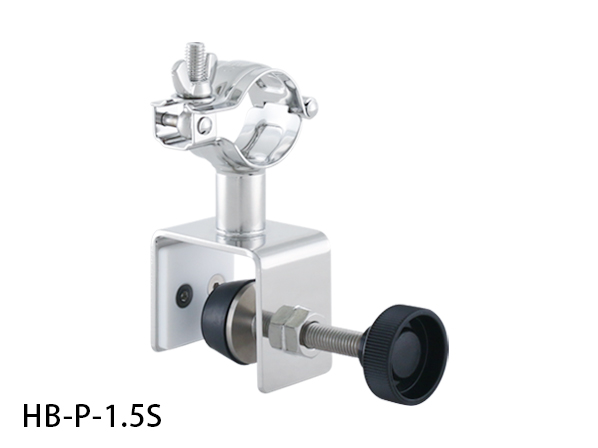

【HB-P】：シングル一体型タイプ。ホース接続部の付け替えはできません。
○オプションにて、ホース先端に取り付けできる継手類もご用意しております。
本製品はパッド付きのホースブラケットです。パッドなしのホースブラケットに比べて、設置場所にキズが入りにくい特長があります。
・ホースのセットをスムーズにおこないたいときは、「ホースブラケットシングル パッド付【HBS-P】」がおすすめです。
・同時に2つのホースを使用するときは「ホースブラケットダブル パッド付【HBD-P】」がおすすめです。
・ホースの安定性を重視したいときは、「ホースブラケット一体型 パッド付【HB-P】」がおすすめです。
オプション：ホース用継手（別売）
このようなときにおすすめです
・ホースをしっかり固定して使いたいとき
・タンクの外へ液が飛散するのを抑えたいとき
・注水時に起こる液の泡立ちを抑えたいとき
下記のような継手をホース口径に合わせてご用意いたします。詳しくはお問い合わせください。
ねじ込み継手仕様のエルボ。液流を下に向けられる。
サニタリー仕様のエルボ。液流を下に向けられる。
サニタリー仕様の流入管。液流を壁に沿わせて飛び散りを防止する。
オプションAにボールバルブを加えたもの。液流を下に向けられることに加え、手元での開閉が可能。
ボールバルブと流入管を組み合わせた仕様。液流を壁に沿わせることができ、手元での開閉が可能。
オプションE 使用例
寸法参考図
サイズ表
| 型式 | ホース固定部径 | 納期 |
|---|---|---|
| φA | 日 | |
| HB-P-15A | 21.8 | 20 |
| HB-P-1S | 25.4 | 20 |
| HB-P-20A | 27.3 | 20 |
| HB-P-1.5S | 38.1 | 20 |
| HB-P-32A | 42.9 | 20 |
| HB-P-2S | 50.8 | 20 |
お客様の要望に合わせた装置の提案を致します
MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
同カテゴリーのカスタマイズ製品事例
-
ワンタッチで着脱できるホースブラケット【採用事例】設置時間を約3分の1に短縮
ホースを固定できる治具「ホースブラケット」のカスタマイズ事例
「容器の縁へのクランプ操作を簡略化したい」というご要望にお応えしたカスタマイズです。
標準品よりコストはかかりますが、主に着脱の頻度が高い使用環境で作業効率を向上します。
