製品仕様
画像は代表画像です。サイズにより仕様が異なります。詳細は図面をご覧ください。
容器本体・蓋・取っ手・ブラケット・レバーバンド…SUS304
パッキン…シリコンゴム（食品衛生法適合品）
吊りラグ（635、77、100、100Hサイズのみ）…SUS304
※100、100Hサイズの蓋には取っ手が2個付いています。●表面処理: 内外面バフ研磨
●使用条件: 大気圧（加減圧不可）容量：35L、45L、60L、80L、100L、150L、200L、300L、400L、500L
※その他の容量も製作できます。設置場所や用途に合わせたブラケットのカスタマイズも承ります。
JAN: 4589691023346
○作業に合わせて容器の取り付け・取り外しができます。
○容器にブラケット（取付サポート）が付いているので、装置の一部に組み込むことができます。
○ブラケットは、ねじ等で固定できるように穴が2ヶ所開いています。
○200L以上の容器は吊り上げ用の金具（穴）が付いています。
○容器やブラケットはオーダーメイドできます。
○容器と架台のセットもあります。
ホッパー型容器の特長
底板が傾斜しているホッパー型容器は、通常のステンレス容器と比べて液等の排出に優れています。
装置や大型の容器に取り付けて、漏斗のように使用することができ、材料の投入に最適なタンクです。
架台や装置に合わせてオーダーメイドできます
本製品は、用途やご要望にあわせたカスタマイズが可能です。気軽にお問い合わせください。
容器のカスタマイズ例
材質やサイズを変更できます。
追加工や表面処理などの各種オプションもご用意しています。
ブラケットのカスタマイズ例
取り付け先の寸法や部品にあわせた設計・製作も承ります。
リフター昇降用のブラケットも製作できます。
関連製品

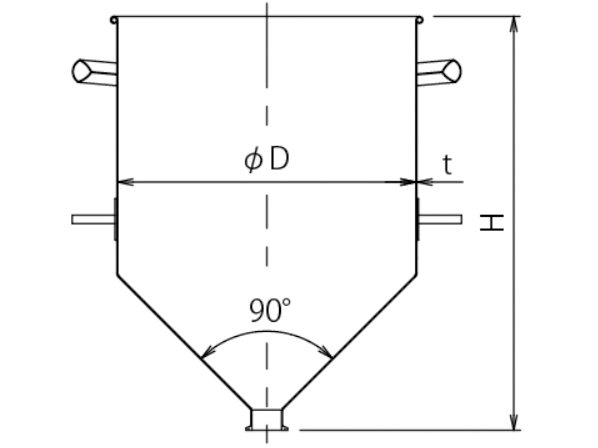

寸法参考図
サイズ表
| 型式 | 容量 | 重量 | 内径 | 容器高 | ドレン | 板厚 | 納期 |
|---|---|---|---|---|---|---|---|
| L | kg | D | H | サイズ | t | 日 | |
| HT-CTL-BRK-36 | 35 | 7 | 360 | 500 | 1.5S | 1.2 | 20 |
| HT-CTL-BRK-39 | 45 | 9 | 387 | 545 | 1.5S | 1.2 | 20 |
| HT-CTL-BRK-43 | 60 | 10 | 430 | 575 | 2S | 1.2 | 20 |
| HT-CTL-BRK-47 | 80 | 15 | 470 | 645 | 2S | 1.5 | 30 |
| HT-CTL-BRK-47H | 100 | 17 | 470 | 755 | 2S | 1.5 | 30 |
| HT-CTL-BRK-565 | 150 | 22 | 565 | 825 | 2S | 1.5 | 30 |
| HT-CTL-BRK-635 | 200 | 30 | 635 | 875 | 2S | 1.5 | 30 |
| HT-CTL-BRK-77 | 300 | 49 | 770 | 955 | 2S | 1.5 | 35 |
| HT-CTL-BRK-100 | 400 | 59 | 1000 | 900 | 2S | 1.5 | 35 |
| HT-CTL-BRK-100H | 500 | 65 | 1000 | 1040 | 2S | 1.5 | 35 |
- 排出口の種類やサイズ、位置は変更できますか？
変更可能です。ご希望をお聞かせください。
- 容量や高さ、ホッパー角度、ブラケット等の仕様変更はできますか？
変更可能です。ご希望をお聞かせください。
- 架台付きのものはありますか？
ホッパー型容器 架台付【HT-ASC】がございます。
- 容器をフォークリフトで持ち上げたいのだが…
フォークリフト用の金具を取り付けいたします。
- 排出口に付けるバルブも一緒に購入できますか？
可能です。
