製品仕様: 画像は代表画像です。サイズにより仕様が異なります。詳細は図面をご覧ください。

容器本体・蓋・取っ手…SUS304
架台…SUS304
キャスター材質…SUS+ウレタン車（内ストッパー付2個）
吊りラグ（565サイズのみ）…SUS304
ジャケット部ノズル…1Sヘルール

●表面処理：内外面バフ研磨
●使用条件：大気圧（加減圧不可）
※ジャケットに圧力をかけたい場合はご相談ください。

容量：35L、45L、60L、80L、100L、150L
※その他の容量も製作できます。

JAN: 4589691032638

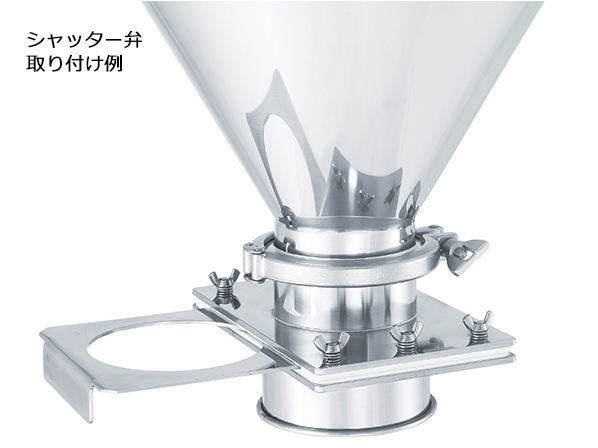

選べるオプション加工について

品番：HT-ST-J-ASC

【HT-ST-J-ASC】ホッパー型ジャケット汎用容器架台付

容器と架台が分離できます。温調用のジャケット付きで、液等の排出に優れたホッパータイプ

バリエーション選択

バリエーションを選択してください

お気に入りに登録する

より細かなご要望がある方はこちら

各種ダウンロード

図面ダウンロード(会員)

特長

サイズ表

Q＆A

カスタマイズ事例

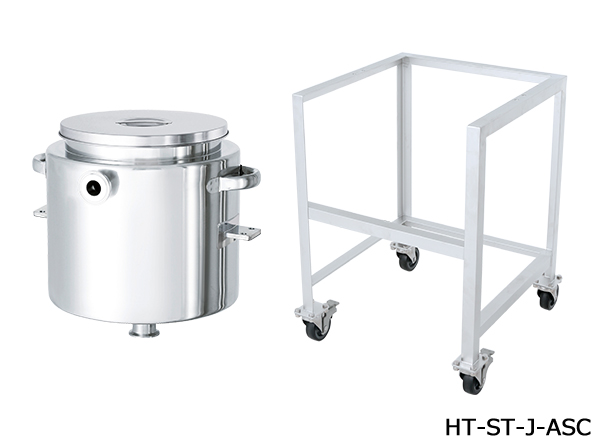

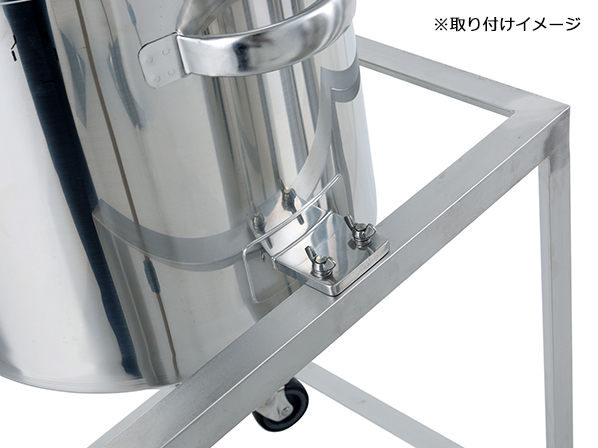

○作業に合わせて、工具不要で容器と架台の分離・固定ができます。
○容器を架台から外して洗浄できるので、洗浄時間の短縮になります。
○容器と架台は丈夫でサビに強いSUS304製です。
○水を流して内容物を保温・冷却できるジャケット（外槽）付きです。
○150Lの容器は吊り上げ用に金具（穴）を取り付けています。
○容器のみの製品もあります。

キャッチクリップ式も製作できます

型式【HT-ST-J-ASC】※クリップ取付の都合上、ST/CTLよりジャケット部分の高さが低くなります。

MF_04

寸法参考図

サイズ表

型式	容量	重量	内径	内径	容器高	ドレン高	架台高	全高	架台幅	ドレン	耐荷重	納期
	L	kg	D1	D2	H1	H2	H3	H4	W	サイズ	kg	日
HT-ST-J-ASC-36	35	26	360	430	500	400	700	900	590	1.5S	259	35
HT-ST-J-ASC-39	45	27	387	430	545	400	700	945	590	1.5S	259	35
HT-ST-J-ASC-43	60	44	430	470	575	400	700	975	650	2S	390	35
HT-ST-J-ASC-47	80	57	470	565	645	400	750	1045	750	2S	390	35
HT-ST-J-ASC-47H	100	61	470	565	755	400	750	1155	750	2S	390	35
HT-ST-J-ASC-565	150	76	565	635	825	400	800	1225	860	2S	489	40

加圧できますか？: 加圧できません。圧力容器をご検討ください。

架台や容器のカスタマイズはできますか？: 高さを変えたり、部品を取り付けたりできます。ご希望の仕様をお聞かせください。

容器をフォークリフトで持ち上げたいのだが…: フォークリフト用の金具を取り付けいたします。

容器と架台が一体になっているものはありますか？: キャスター脚付の容器がございます。

蓋のカスタマイズはできますか？: 蓋の半分だけ開閉できるようにしたり、継手を付けることができます。製品例はこちら

お客様の要望に合わせた装置の提案を致します

MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。

ジャケット付き容器のカスタマイズ事例を見るカスタマイズについて相談する
