製品仕様

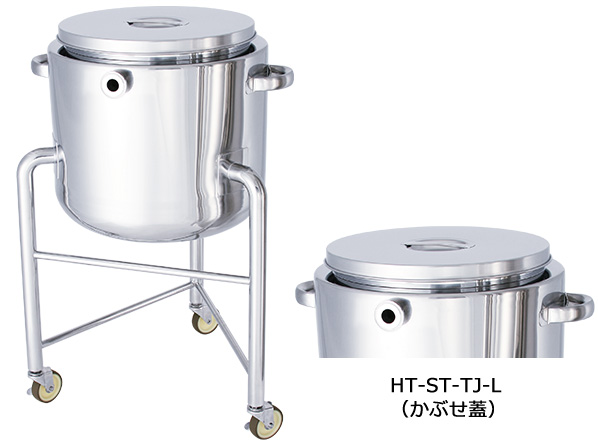

【HT-ST-TJ-L】仕様
容器本体・ジャケット…SUS304
蓋・脚・取っ手…SUS304
キャスター… SUS＋ウレタン車（内ストッパー付2 個）
ジャケット部ノズル…1S ヘルール
【HT-CTL-TJ-L】仕様
容器本体・ジャケット…SUS304
蓋・脚・取っ手…SUS304
レバーバンド…SUS304
パッキン… シリコンゴム（食品衛生法適合品）
キャスター… SUS＋ウレタン車（内ストッパー付2 個）
ジャケット部ノズル…1S ヘルール
【共通仕様】
●表面処理：内外面バフ研磨
●使用条件
本体（内槽）：大気圧（加減圧不可）
本体使用温度：内容液沸点未満
ジャケット（外槽）：0～0.18MPa
ジャケット使用温度：冷水～温水
●耐圧検査書付
容量：20L、25L、35L、45L、60L、80L、100L
その他の容量（サイズ）も製作できます。
JAN: 4589691018083
○ジャケット部（外槽）に水を流し、内容物を保温・冷却できます。
○ジャケット部のみ、圧力（0～0.18MPa）がかかる際も使用できます。
○内槽はホッパー形状になっている為、液体の排出性に優れています。
○容器下部の排出口の下には、受け（小分け）用の別容器を置くことができます。
○受注生産品ですので、「寸法」「材質」の変更や用途に合わせて特注加工ができます。
断熱カバーで温調効率UP！
断熱カバーの詳細を見る
内槽が鏡板型のタイプもあります
この製品の詳細を見る
排出口のカスタマイズ・ホッパー角度のカスタマイズができます。
標準ではヘルール接続となっていますが、使用環境・内容物・接続先などに合わせて、排出口の「種類」や「サイズ」を変更できます。ニップル・ソケット・フランジの他、お客様ご指定の継手や規格での製作も承っています。また、ホッパー角度も変更可能です。
各種バルブを取り付けできます
キャッチクリップ式も製作できます
型式【HT-CTH-TJ-L】※仕様上、ジャケットの高さが低くなります。
寸法参考図
サイズ表
| 型式 | 容量 | 重さ | 内径 | 内径 | 高さ | 容器高 | 全高 | 容器下 | 高さ | 板厚 | 板厚 | ドレン | 脚本数 | 耐荷重 | 納期 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | kg | D1 | D2 | H1 | H3 | H4 | H5 | H6 | t1 | t2 | サイズ | 本 | kg | 日 | |
| HT-ST-TJ-L-30 | 20 | 15 | 300 | 360 | 267 | 425 | 825 | 445 | 340 | 1.2 | 1.2 | 1.5S | 3 | 122 | 35 |
| HT-ST-TJ-L-33 | 25 | 16 | 330 | 387 | 262 | 435 | 835 | 445 | 350 | 1.2 | 1.2 | 1.5S | 3 | 122 | 35 |
| HT-ST-TJ-L-36 | 35 | 20 | 360 | 430 | 312 | 500 | 900 | 447 | 413 | 1.5 | 1.2 | 1.5S | 3 | 122 | 35 |
| HT-ST-TJ-L-39 | 45 | 21 | 387 | 430 | 344 | 545 | 945 | 447 | 448 | 1.5 | 1.2 | 1.5S | 3 | 122 | 35 |
| HT-ST-TJ-L-43 | 60 | 27 | 430 | 470 | 350 | 575 | 975 | 456 | 469 | 2.0 | 1.5 | 2S | 4 | 259 | 35 |
| HT-ST-TJ-L-47 | 80 | 43 | 470 | 565.7 | 408 | 645 | 1045 | 455 | 540 | 2.0 | 1.5 | 2S | 4 | 390 | 35 |
| HT-ST-TJ-L-47H | 100 | 48 | 470 | 565.7 | 510 | 755 | 1155 | 455 | 650 | 2.0 | 1.5 | 2S | 4 | 390 | 35 |
- 内槽も加圧したいのですが・・・。
内槽は加減圧不可となっています。加圧容器【PCN】シリーズをご使用ください。
- 耐食性が必要なのですが…
フッ素樹脂コーティングの表面処理ができます。
- ドレンの種類やサイズは変更できますか？
変更可能です。ご希望の継手やサイズをお知らせください。
- 内槽がホッパー以外でも製作できますか？
製作致しております。
- バルブや温度計など周辺部品も一緒に選定していただけますか？
ご要望に応じて選定致します。
お客様の要望に合わせた装置の提案を致します
MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
同カテゴリーのカスタマイズ製品事例
- 原料投入ホッパー（内面コーティング）【採用事例】地ビールの原料をスムーズに・残留なく投入できるカスタマイズ
- チョコレート湯せん・充填ホッパー【採用事例】溶かしたチョコレートを固めず投入
食品業界採用事例
チョコレート充填用のホッパーです。
湯せんが可能なジャケット付き仕様で、チョコレートをスムーズに充填できます。
ジャケットはノズル部分まであり、接続部分で冷えて固まってしまうのを防ぎます。
