製品仕様
台車…SUS304
キャスター金具…SS（クロムメッキ）
キャスター車輪…ゴム車（導電）
ストッパー付車輪…ゴム車（普通車輪）
ボルト・ナット…SUS304
●電気抵抗値：1×10^4Ω以下（導電車輪）
●自在キャスター4個（内ストッパー付2個）
●表面処理：電解研磨（アングルタイプ）
※【STAシリーズ】には
STA容器用台車【KM-STA】をご使用ください。
※テーパー型容器の運搬には
テーパー型容器専用台車【KM-TP】をご使用ください。
※ラインナップに無いサイズは特注製作いたします。
JAN: 4560132188619
○優れた導電性能で静電気を放出します。
○静電気除去により塵埃の吸着を防ぎます。
○静電気による災害防止になります。
キャスター金具…SS（三価クロム化成処理）
キャスター車輪…ゴム車（導電）
ストッパー付車輪…ゴム車（普通車輪）

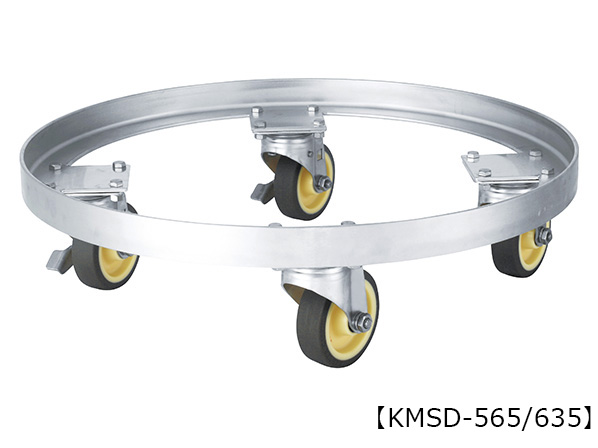

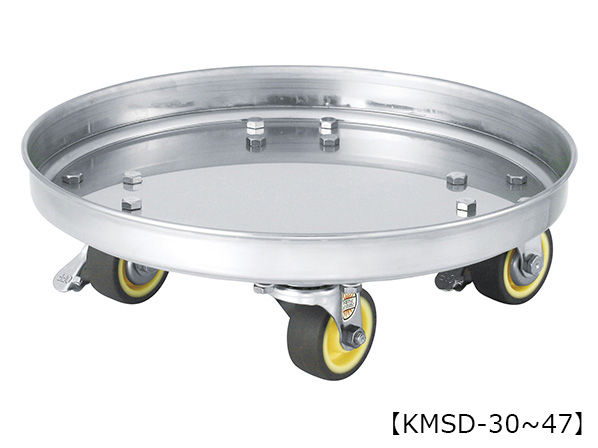

帯電防止車輪付運搬用台車【KMSD】もございます。
床面と車輪の摩擦による静電気の蓄積を防止します。
当社容器専用の運搬台車です。
キャスターを止めるボルトが干渉しないような構造となっています。

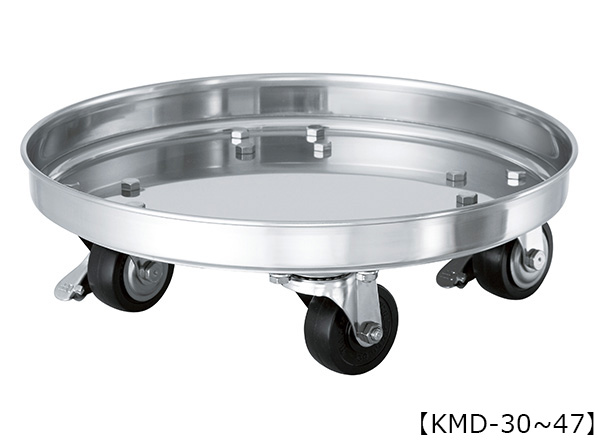

【KMD-30～47】
台車の皿に段差をつけているため、容器に
ボルトが当たらない構造になっています。

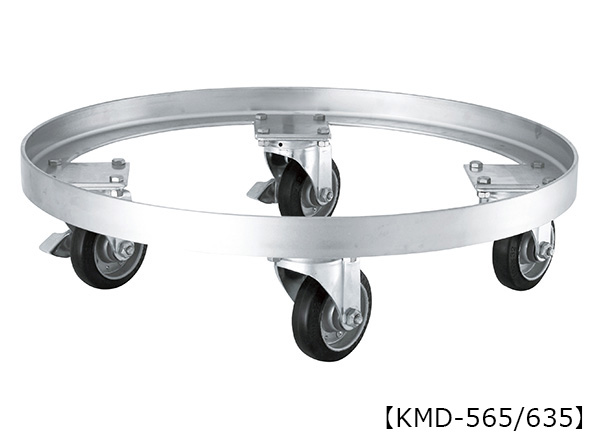

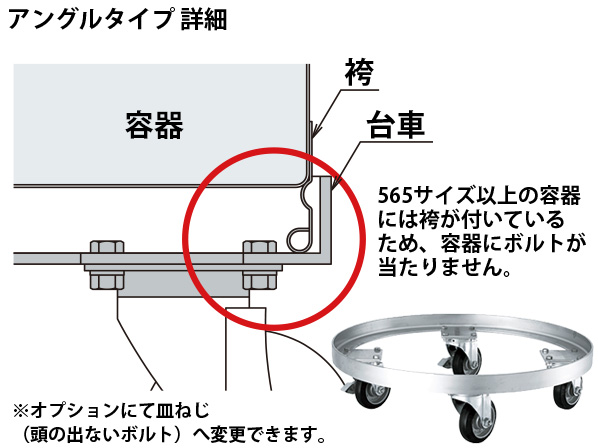

【KMD-565/635】
適用容器には袴が付いているので、
容器の底にボルトが当たりません。
容器運搬用台車のラインナップ
キャスターの金具と車輪の材質等、使用環境に応じてお選びください。
テーパー型容器専用台車
オーダーメイド事例

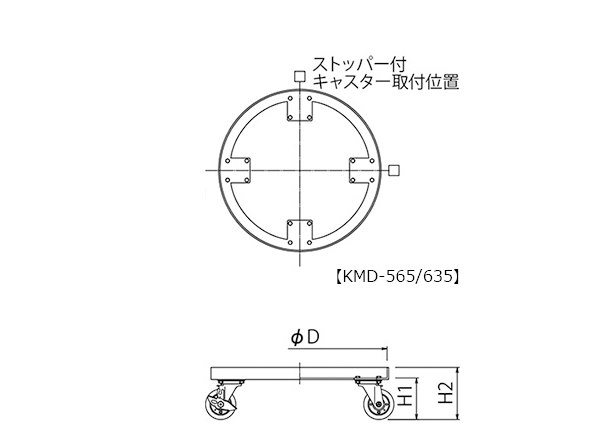

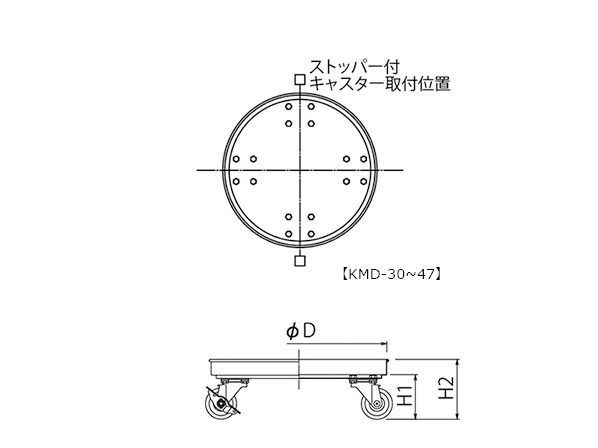

寸法参考図
サイズ表
| 型式n | 適用容器 | 重量 | 内径 | 高さ | 全高 | 車輪径 | 耐荷重 | 納期 | RoHS |
|---|---|---|---|---|---|---|---|---|---|
| サイズ | kg | D | H1 | H2 | φ | kg | 日 | ○ | |
| KMD-30 | 30 | 2.2 | 306 | 78 | 110 | 50 | 128 | 20 | ○ |
| KMD-33 | 33 | 2.3 | 335 | 78 | 110 | 50 | 128 | 20 | ○ |
| KMD-36 | 36 | 2.9 | 367 | 93 | 125 | 65 | 128 | 20 | ○ |
| KMD-39 | 39/39H | 3 | 394 | 93 | 125 | 65 | 128 | 20 | ○ |
| KMD-43 | 43/43H | 3.5 | 437 | 101 | 136 | 75 | 154 | 20 | ○ |
| KMD-47 | 47/47H | 4.1 | 477 | 101 | 136 | 75 | 154 | 20 | ○ |
| KMD-565 | 565/565H | 10.8 | 578 | 137 | 172 | 100 | 307 | 25 | ○ |
| KMD-635 | 635 | 13 | 650 | 173 | 208 | 125 | 384 | 25 | ○ |
- 導電防止車輪と帯電防止車輪の違いとは？
【導電】：蓄積した静電気を放出することで、ホコリの吸着を防ぎます。 【帯電防止】：静電気の蓄積を防止し、ホコリの吸着を防ぎます。
