製品仕様
【皿タイプ】
台車…SUS304
キャスター金具…SUS304
ストッパー…6 ナイロン＋ 30％ガラス繊維
キャスター車輪…ナイロンウレタン車
ボルト、ナット…SUS304
●自在キャスター4 個（内ストッパー付2 個）
【アングルタイプ】
台車…SUS304
キャスター金具…SUS304
キャスター車輪…ナイロンウレタン車
ボルト、ナット…SUS304
●自在キャスター4 個（内ストッパー付2 個）
●表面処理：電解研磨
※【STAシリーズ】の運搬には
STA容器用台車【KMS-STA】をご使用ください。
※テーパー型容器の運搬には
テーパー型容器専用台車【KMS-TP】をご使用ください。
※ラインナップに無いサイズは特注製作いたします。
JAN: 4560132183263
○ストレート容器（ST／CTH／CTB／STB／SMA／KTT／DT）の専用台車です。
○ ステンレスの金具と床を痛めにくいナイロンウレタン製の車輪です。
○ストッパー付キャスターで台車を固定出来ます。
○30~47 のサイズは、絞り加工で軽量な皿タイプの台車です。
○565~77H のサイズは、強度重視のアングルタイプです。

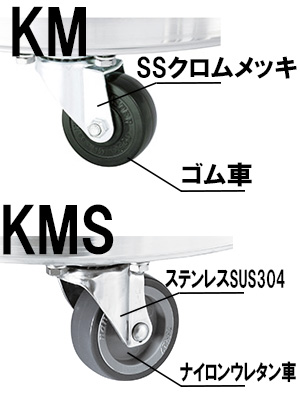

【KM】と【KMS】（本製品） は材質が異なります
キャスターの金具と車輪の材質が異なります。
台車本体は【KM】【KMS】 とも同じです。
使用環境に合わせてお選び下さい。
台車の構造について
KMS-30～47は皿タイプになります。
容器は台車（皿）の段差部分に乗るため、容器にボルトが当たりません。

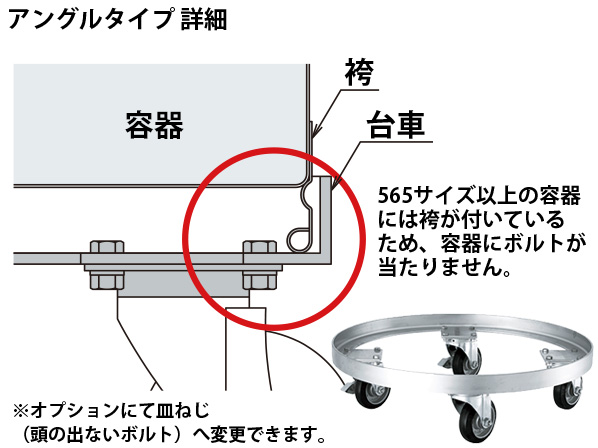

KMS-565～77Hはアングルタイプになります。
適用容器には標準で袴が付いているので、容器の底にボルトが当たりません。
袴無しなどのカスタマイズ品にご使用の場合、皿ねじ仕様へ変更可能です（オプション）。
容器運搬用台車のラインナップ
MONOVATEでは、様々なタイプのステンレス容器用の運搬台車を製作しています。
キャスター材質・ハンドルの有無・オートクレーブ対応など、使用環境にあわせてお選びいただくことができます。
オーダーメイドも可能ですので、気軽にお問い合わせください。

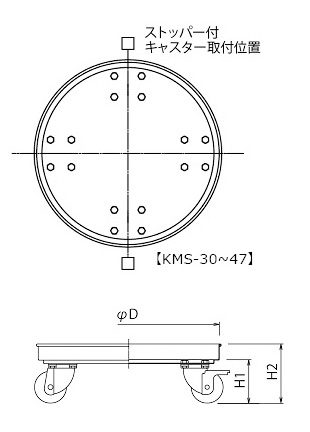

寸法参考図
サイズ表
| 型式 | 適用容器 | 質量 | 内径 | 高さ | 全高 | 車輪径 | 耐荷重 | 納期 | RoHS |
|---|---|---|---|---|---|---|---|---|---|
| サイズ | kg | D | H1 | H2 | φ | kg | 日 | ||
| KMS-30 | 30 | 2.2 | 306 | 93 | 125 | 65 | 227 | 2~3 | ○ |
| KMS-33 | 33 | 2.3 | 335 | 93 | 125 | 65 | 227 | 2~3 | ○ |
| KMS-36 | 36 | 2.6 | 367 | 93 | 125 | 65 | 227 | 2~3 | ○ |
| KMS-39 | 39/39H | 2.8 | 394 | 93 | 125 | 65 | 227 | 2~3 | ○ |
| KMS-43 | 43/43H | 3.1 | 437 | 101 | 136 | 75 | 259 | 2~3 | ○ |
| KMS-47 | 47/47H | 3.7 | 477 | 101 | 136 | 75 | 259 | 2~3 | ○ |
| 型式 | 適用容器 | 質量 | 内径 | 高さ | 全高 | 車輪径 | 耐荷重 | 納期 | RoHS |
|---|---|---|---|---|---|---|---|---|---|
| サイズ | kg | D | H1 | H2 | φ | kg | 日 | ||
| KMS-565 | 565/565H | 10 | 578 | 135 | 170 | 100 | 390 | 2~3 | ○ |
| KMS-635 | 635 | 13 | 650 | 170 | 205 | 125 | 489 | 2~3 | ○ |
| KMS-77 | 77 | 15 | 785 | 170 | 205 | 125 | 489 | 25 | ○ |
| KMS-77H | 77H | 20 | 785 | 194 | 229 | 130 | 652 | 25 | ○ |
- テーパー容器に使用できますか？
使用出来ません。テーパー容器（TP）専用の台車があります。
- 他社製容器に使用できますか？
使用出来ません。当社容器専用の台車です。
- 皿タイプの台車をアングルタイプで製作できますか？
特注対応にて可能です。
- 型式の【KM】と【KMS】の違いってなんですか？
キャスターの材質が異なります。【KM】（金具：SSユニクロームメッキ/車輪：ゴム車）【KMS】（金具：SUS304/車輪：ナイロンウレタン車/ストッパー：6ナイロンと30％ガラス繊維）
