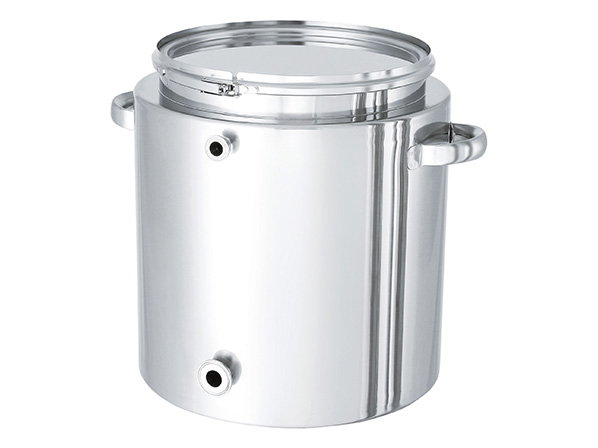

【KTT-CTL-J】片テーパー型ジャケット密閉容器バンド式

片テーパー型容器【KTT-CTL】にジャケットを付けました。保温、冷却用として使用されます。

バリエーション選択

バリエーションを選択してください

お気に入りに登録する

より細かなご要望がある方はこちら

各種ダウンロード

図面ダウンロード(会員)

特長

サイズ表

Q＆A

カスタマイズ事例

○ジャケット部（外槽）に水を流し、内容物を保温・冷却できます。

○内槽の底板は排出方向に傾斜している為、液体が全て排出できます。

○ワンタッチ式レバーバンドで簡単に蓋の着脱ができ、洗浄も容易です。

○パッキンは食品衛生法適合品のシリコンゴムが標準です。

○受注生産品の為、「寸法」「材質」の変更や用途に合わせて特注加工ができます。

○キャスター脚付きタイプもあります。

断熱カバーで温調効率UP！

断熱カバーの詳細を見る

非密閉タイプもあります

この製品の詳細を見る

寸法参考図

サイズ表

型式	容量	重量	内径	内径	内高	ドレン高	高低差	傾斜	全高	ジャケット高	板厚	板厚	ドレン	納期	RoHS
	L	kg	D1	D2	H1	H2	H3	目安	H4	H5	t1	t2	サイズ	日
KTT-CTL-J-30	20	11	300	360	320	70	20	4°	390	350	1.2	1.2	1S	30	○
KTT-CTL-J-36	35	15	360	430	380	70	20	3°	450	410	1.2	1.2	1S	30	○
KTT-CTL-J-43	65	22	430	470	480	70	20	3°	550	500	1.2	1.5	1S	30	○
KTT-CTL-J-47H	100	33	470	565	620	70	20	2°	690	640	1.5	1.5	1S	30	○
KTT-CTL-J-565	150	44	565	635	650	90	30	3°	740	680	1.5	1.5	2S	35	○
KTT-CTL-J-565H	200	55	565	635	930	90	30	3°	1020	960	1.5	1.5	2S	35	○

圧力をかけられますか？: できません。加圧容器をご使用ください。

材質変更できますか？: 容器材質はSUS316L、パッキンはフッ素ゴムなどに変更できます。

容量や高さのカスタマイズはできますか？: ご希望の容量・寸法で製作できます。詳細をお知らせください。

ドレンは変更できますか？: サイズや規格の変更、ニップル、ソケットなど別の継手への変更ができます。

蓋のカスタマイズはできますか？: できます。加工例はこちら

お客様の要望に合わせた装置の提案を致します

MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。

ジャケット付き容器のカスタマイズ事例を見るカスタマイズについて相談する
