製品仕様
容器本体・脚…SUS304
蓋【CF/MF】…SUS304
※KTT-CTL-L-30～47HはCTL蓋【CF】、KTT-CTL-L-565以上は密閉蓋【MF】が標準で付属します。
取っ手・レバーバンド【LB】…SUS304
キャスター…SUS＋ウレタン車（内ストッパー付2個）
パッキン【PQL/PQB】…シリコンゴム（食品衛生法適合品）
※KTT-CTL-L-30～47HはL型パッキン【PQL】、KTT-CTL-L-565以上はB型パッキン【PQB】が標準で付属します。
●表面処理：内外面バフ研磨
●使用条件：大気圧（加減圧不可）
容量：20L、25L、35L、45L、65L、80L、100L、150L、200L、300L、400L、500L、750L、1000L
その他の容量は特注にて対応致しますので、お問い合わせください。
JAN: 4582136043138

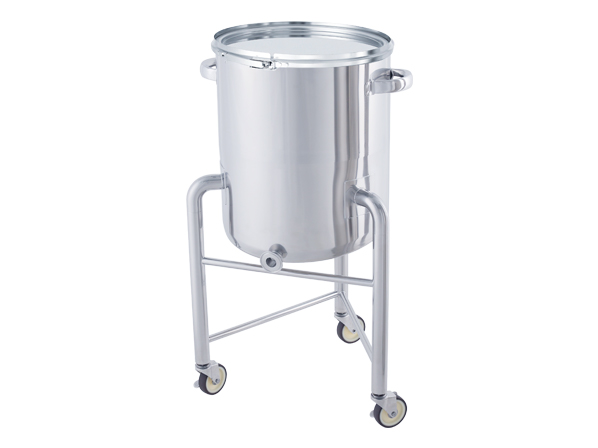

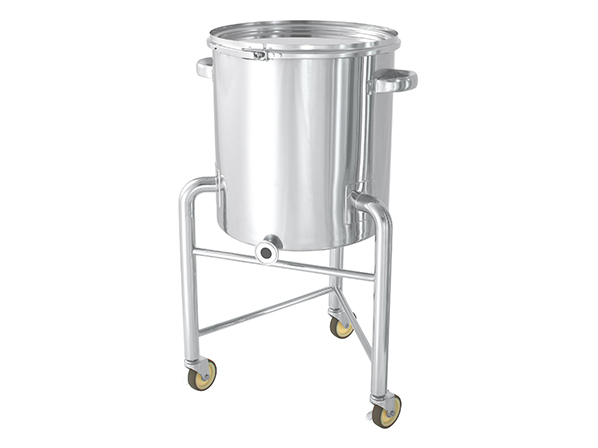

○底板が排出方向に傾斜している為、液体が全て排出出来ます。
○排出口が容器の側面についているので、配管の取り回しが短く出来ます。
○キャスター脚が付いているので、容器ごと工程間での移動が出来ます。
○底の角は汚れが溜まりにくいR構造です。
○受注生産品ですので、「寸法」「材質」変更や、用途に合わせ特注加工が出来ます。
○ポンプを接続して送液出来ます。
ドレン排出口の変更が可能です
手動二方ボールバルブが取り付けできます
ドレン排出口は変更可能
内容物や配管に合わせて、排出口の
「種類」や「サイズ」を変更できます。
お客様ご指定の継手での製作も可能です。
ドレン排出口の変換継手もあります
標準仕様のへルールドレンから
ニップルドレン・ソケットドレンへ都度変換できる便利な継手です。
?
装置に組み込める、ブラケット付きのステンレス容器もあります
作業に合わせて容器の取り付け・取り外しができます。
内容物に応じて容器を入れ替えて使用したり、
洗浄時には容器を取り外して洗浄できます。
寸法参考図
サイズ表
| 型式 | 容量 | 重量 | 内径 | 内高 | ドレン高 | 高低差 | 傾斜 | 全高 | ドレン | 板厚 | 脚本数 | 脚幅 | 底 | 許容荷重 | 納期 | RoHS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | ㎏ | D | H1 | H2 | H3 | 目安 | H4 | サイズ | ｔ | 本 | W | R | ㎏ | 日 | ||
| KTT-CTL-L-30 | 20 | 10 | 300 | 320 | 400 | 20 | 4° | 720 | 1S | 1.2 | 3 | 402 | 5 | 97 | 20 | ○ |
| KTT-CTL-L-33 | 25 | 11 | 330 | 350 | 400 | 20 | 3° | 750 | 1S | 1.2 | 3 | 428 | 5 | 97 | 20 | ○ |
| KTT-CTL-L-36 | 35 | 12 | 360 | 380 | 400 | 20 | 3° | 780 | 1S | 1.2 | 3 | 454 | 5 | 122 | 20 | ○ |
| KTT-CTL-L-39 | 45 | 13 | 387 | 420 | 400 | 20 | 3° | 820 | 1S | 1.2 | 3 | 478 | 5 | 122 | 20 | ○ |
| KTT-CTL-L-43 | 65 | 18 | 430 | 480 | 400 | 20 | 3° | 880 | 1S | 1.2 | 3 | 515 | 5 | 122 | 20 | ○ |
| KTT-CTL-L-47 | 80 | 22 | 470 | 500 | 400 | 20 | 2° | 900 | 1S | 1.5 | 4 | 491 | 5 | 259 | 20 | ○ |
| KTT-CTL-L-47H | 100 | 24 | 470 | 620 | 400 | 20 | 2° | 1020 | 1S | 1.5 | 4 | 491 | 5 | 259 | 20 | ○ |
| KTT-CTL-L-565 | 150 | 33 | 565 | 650 | 400 | 30 | 3° | 1050 | 2S | 1.5 | 4 | 579 | 5 | 390 | 20 | ○ |
| KTT-CTL-L-565H | 200 | 39 | 565 | 930 | 400 | 30 | 3° | 1330 | 2S | 1.5 | 4 | 579 | 5 | 390 | 20 | ○ |
| KTT-CTL-L-635 | 300 | 51 | 635 | 1030 | 400 | 30 | 3° | 1430 | 2S | 1.5 | 4 | 640 | 15 | 490 | 30 | ○ |
| KTT-CTL-L-77 | 400 | 75 | 770 | 930 | 400 | 30 | 2° | 1330 | 2S | 2.0 | 4 | 813 | 15 | 1142 | 35 | ○ |
| KTT-CTL-L-77H | 500 | 83 | 770 | 1130 | 400 | 30 | 2° | 1530 | 2S | 2.0 | 4 | 813 | 15 | 1142 | 35 | ○ |
| KTT-CTL-L-100 | 750 | 114 | 1000 | 1080 | 400 | 50 | 3° | 1480 | 2S | 2.0 | 4 | 976 | 20 | 1142 | 35 | ○ |
| KTT-CTL-L-100H | 1000 | 129 | 1000 | 1390 | 400 | 50 | 3° | 1790 | 2S | 2.0 | 4 | 976 | 20 | 1142 | 35 | ○ |
- 容器の材質は変更出来ますか？
出来ます。SUS316L があります。
- 耐食性が必要なのですが…
フッ素樹脂コーティングの表面処理が出来ます。
- カタログにないサイズ、容量はできますか？
近い容量の容器の高さを変えて製作いたします
- 圧力をかけられますか？
加圧は出来ません。加圧容器をご使用ください。
- ドレンノズルは変更出来ますか？
サイズ違いやニップル、ソケット等に変更出来ます。
お客様の要望に合わせた装置の提案を致します
MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
