製品仕様
容器本体・袴…SUS304
蓋【SF/HF】…SUS304
※KTT-ST-18～47Hはストック蓋【SF】、KTT-ST-565以上はヒラ蓋【HF】が標準で付属します。
KTT-ST-18～47Hはヒラ蓋に変更可能です。
取っ手…SUS304
●表面処理：内外面バフ研磨
●使用条件：大気圧（加減圧不可）
容量：4L、7L、10L、15L、20L、25L、35L、45L、65L、80L、100L、150L、200L、300L、400L、500L、750L、1000L
その他の容量は特注にて対応致しますので、お問い合わせください。
※容器運搬台車【KMシリーズ】に乗せることができます。
JAN: 4560132184703
○底板が排出方向に傾斜している為、液体が全て排出出来ます。
○排出口が容器側面についているので、配管の取り回しが短く出来ます。
○板厚はt1.0～t2.0の薄板で製作しており、移動や容器の洗浄の際に簡単に取り扱えます。
○底の角は汚れが溜まりにくいR構造です。
○ポンプを接続して送液出来ます。
ドレン排出口の変更が可能です
手動二方ボールバルブが取り付けできます
【KTT-ST-BV】
ドレン排出口は変更可能
排出口の標準仕様はヘルール継手ですが、内容物や配管に合わせて排出口の「種類」や「サイズ」を変更できます。
お客様ご指定の継手での製作も可能です。
排出口の変換継手もあります
標準仕様のへルールドレンからニップルドレン・ソケットドレンへ都度変換できる便利な継手です。

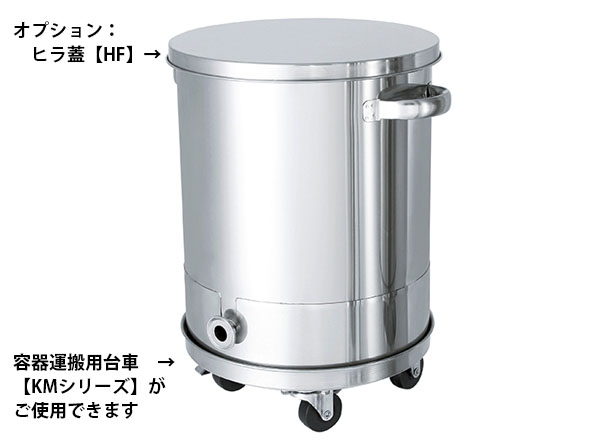

容器運搬用台車が使用できます
【KTT-ST】【KTT-CTH】【KTT-CTL】は、容器運搬用台車【KMシリーズ】がご使用いただけます。
袴に円板が付くサイズも運搬台車を使用できます。
KTT-ST-18（円板外径：φ300mm）
→適応台車：KM-30/KMS-30など
KTT-ST-21（円板外径：φ330mm）
→適応台車：KM-33/KMS-33など
KTT-ST-24（円板外径：φ360mm）
→適応台車：KM-36/KMS-36など
KTT-ST-27（円板外径：φ390mm）
→適応台車：KM-39/KMS-39など
装置に組み込める、ブラケット付きのステンレス容器もあります
作業に合わせて容器の取り付け・取り外しができます。
内容物に応じて容器を入れ替えて使用したり、洗浄時には容器を取り外して洗浄できます。

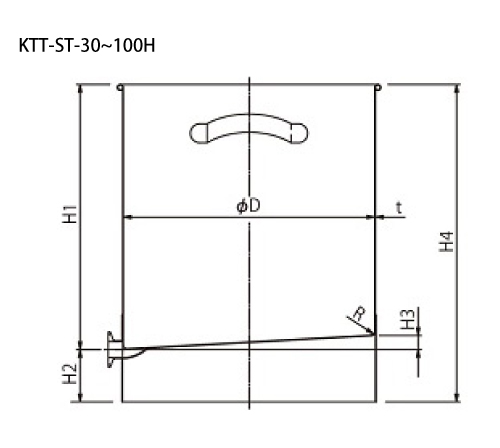

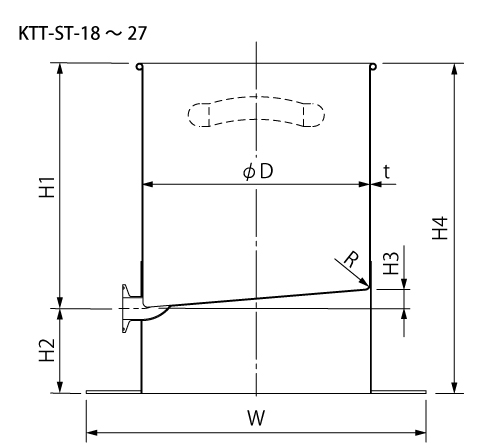

寸法参考図
サイズ表
| 型式 | 容量 | 質量 | 内径 | 内高 | ドレン高 | 高低差 | 傾斜 | 全高 | 全幅 | ドレン | 底 | 板厚 | 納期 | RoHS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | ㎏ | D | H1 | H2 | H3 | 目安 | H4 | W | サイズ | R | ｔ | 日 | ||
| KTT-ST-18 | 4 | 準備中 | 180 | 200 | 90 | 20 | 6° | 290 | 300 | 1S | 5 | 1.0 | 25 | ○ |
| KTT-ST-21 | 7 | 準備中 | 210 | 230 | 90 | 20 | 5° | 320 | 330 | 1S | 5 | 1.0 | 25 | ○ |
| KTT-ST-24 | 10 | 準備中 | 240 | 260 | 90 | 20 | 5° | 350 | 360 | 1S | 5 | 1.0 | 25 | ○ |
| KTT-ST-27 | 15 | 準備中 | 270 | 290 | 90 | 20 | 4° | 380 | 390 | 1S | 5 | 1.0 | 25 | ○ |
| KTT-ST-30 | 20 | 5 | 300 | 320 | 75 | 20 | 4° | 395 | 380 | 1S | 5 | 1.0 | 2~3 | ○ |
| KTT-ST-33 | 25 | 6 | 330 | 350 | 75 | 20 | 3° | 425 | 436 | 1S | 5 | 1.0 | 2~3 | ○ |
| KTT-ST-36 | 35 | 7 | 360 | 380 | 75 | 20 | 3° | 455 | 469 | 1S | 5 | 1.0 | 2~3 | ○ |
| KTT-ST-39 | 45 | 8 | 387 | 420 | 75 | 20 | 3° | 495 | 496 | 1S | 5 | 1.0 | 2~3 | ○ |
| KTT-ST-43 | 65 | 10 | 430 | 480 | 80 | 20 | 3° | 560 | 548 | 1S | 5 | 1.0 | 2~3 | ○ |
| KTT-ST-47 | 80 | 13 | 470 | 500 | 85 | 20 | 2° | 585 | 592 | 1S | 5 | 1.2 | 2~3 | ○ |
| KTT-ST-47H | 100 | 15 | 470 | 620 | 85 | 20 | 2° | 705 | 592 | 1S | 5 | 1.2 | 2~3 | ○ |
| KTT-ST-565 | 150 | 19 | 565 | 650 | 90 | 30 | 3° | 740 | 690 | 2S | 5 | 1.2 | 2~3 | ○ |
| KTT-ST-565H | 200 | 24 | 565 | 930 | 90 | 30 | 3° | 1020 | 690 | 2S | 5 | 1.2 | 2~3 | ○ |
| KTT-ST-635 | 300 | 36 | 635 | 1030 | 90 | 30 | 3° | 1120 | 750 | 2S | 15 | 1.5 | 25 | ○ |
| KTT-ST-77 | 400 | 55 | 770 | 930 | 90 | 30 | 2° | 1020 | 887 | 2S | 15 | 2.0 | 30 | ○ |
| KTT-ST-77H | 500 | 63 | 770 | 1130 | 90 | 30 | 2° | 1220 | 887 | 2S | 15 | 2.0 | 30 | ○ |
| KTT-ST-100 | 750 | 93 | 1000 | 1080 | 90 | 50 | 3° | 1170 | 1119 | 2S | 20 | 2.0 | 30 | ○ |
| KTT-ST-100H | 1000 | 108 | 1000 | 1390 | 90 | 50 | 3° | 1480 | 1119 | 2S | 20 | 2.0 | 30 | ○ |
- 容器の材質変更は出来ますか？
出来ます。SUS316Lがあります。
- 耐食性が必要なのですが…
フッ素樹脂コーティングの表面処理もあります。
- カタログにないサイズ、容量はできますか？
近い容量の容器の高さを変えて製作いたします。
- ドレンノズルは変更出来ますか？
サイズ違いやニップル、ソケット等に変更出来ます。
