製品仕様
容器・脚…SUS304
蓋…SUS304
キャスター…SUS＋ウレタン車 （内ストッパー付2個）
パッキン… シリコンゴム（食品衛生法適合品）
●表面処理：内外面バフ研磨
●使用条件：大気圧（加減圧不可）
※撹拌機は別売りです。別途お打ち合わせにより、お見積りいたします。
※お手持ちのクランプ式撹拌機（ミキサー）に合わせての設計・製作も承ります。
JAN: 4582136044432

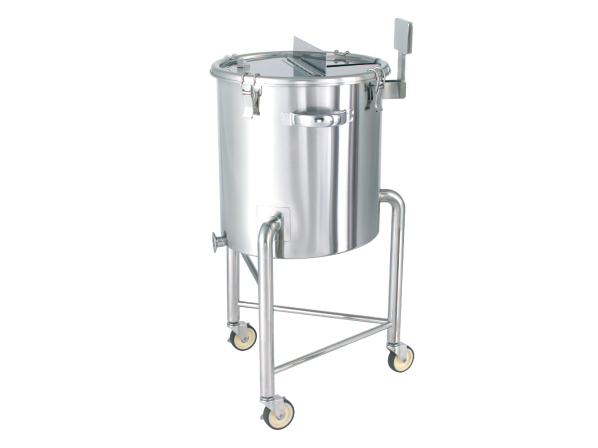

○片テーパー型容器【KTT-CTH-L】に撹拌機取付用（クランプ止め）の台座を取付けしました。

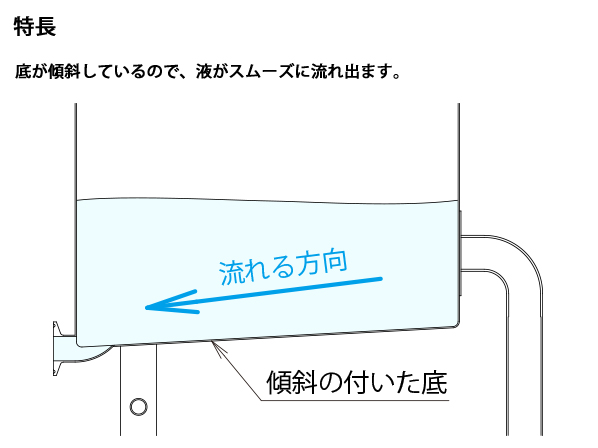

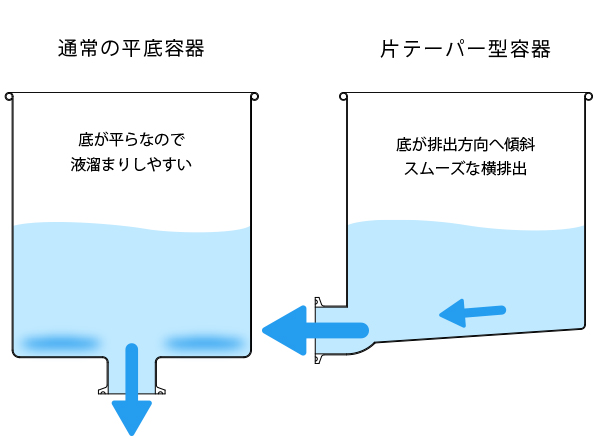

○底板が排出方向に傾斜しており、内容物がスムーズに排出できます。
○排出口が容器の側面についているので、配管の取り回しを短く出来ます。

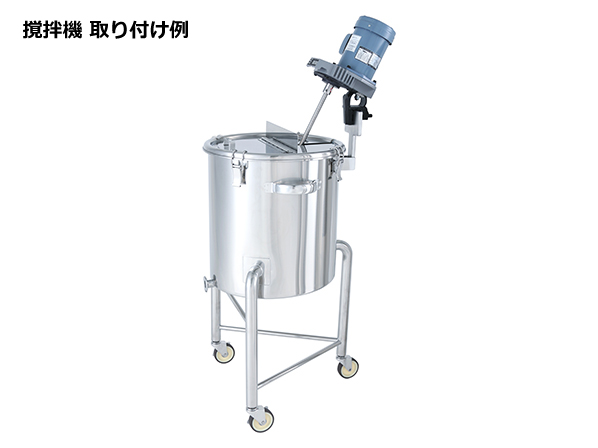

○撹拌機を容器に取り付けたまま移動ができるキャスター脚付です。
○さびにくいステンレス容器で衛生的です。
○ポンプを接続して送液できます。

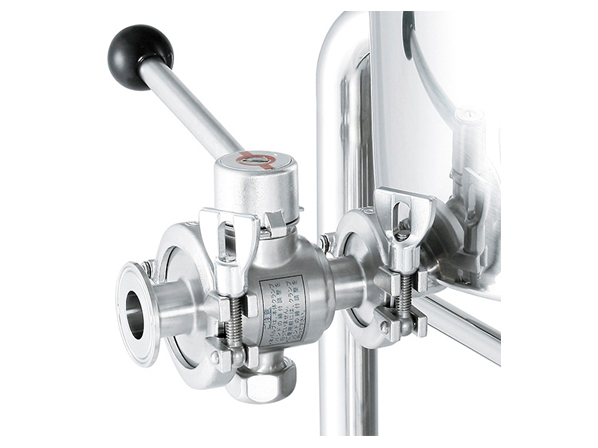

ドレン排出口は変更可能
内容物や配管に合わせて、排出口の
「種類」や「サイズ」を変更できます。
お客様ご指定の継手での製作も可能です。
標準仕様のへルールドレンからドレン排出口の変換継手もあります
ニップルドレン・ソケットドレンへ都度変換できる便利な継手です。
寸法参考図
サイズ表
| 型式 | 容量 | 質量 | 内径 | 内高 | 高低差 | 傾斜 | 全高 | ドレン | 板厚 | 脚 | 納期 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | ㎏ | D | H1 | H3 | 目安 | H4 | サイズ | ｔ | 本数 | 日 | |
| KTTK-L-36 | 35 | 14 | 360 | 380 | 20 | 3° | 780 | 1S | 1.2 | 3 | 25 |
| KTTK-L-39 | 45 | 15 | 387 | 420 | 20 | 3° | 820 | 1S | 1.2 | 3 | 25 |
| KTTK-L-43 | 65 | 20 | 430 | 480 | 20 | 3° | 880 | 1S | 1.2 | 3 | 25 |
| KTTK-L-47 | 80 | 24 | 470 | 500 | 20 | 2° | 900 | 1S | 1.5 | 4 | 25 |
| KTTK-L-47H | 100 | 26 | 470 | 620 | 20 | 2° | 1020 | 1S | 1.5 | 4 | 25 |
| KTTK-L-565 | 150 | 34 | 565 | 650 | 30 | 3° | 1050 | 2S | 1.5 | 4 | 25 |
| KTTK-L-565H | 200 | 40 | 565 | 930 | 30 | 3° | 1330 | 2S | 1.5 | 4 | 25 |
| KTTK-L-635 | 300 | 52 | 635 | 1030 | 30 | 3° | 1430 | 2S | 1.5 | 4 | 35 |
| KTTK-L-77 | 400 | 76 | 770 | 930 | 30 | 2° | 1330 | 2S | 2.0 | 4 | 40 |
| KTTK-L-77H | 500 | 84 | 770 | 1130 | 30 | 2° | 1530 | 2S | 2.0 | 4 | 40 |
- 容器の材質は変更出来ますか？
出来ます。SUS316L があります。
- 耐食性が必要なのですが…
フッ素樹脂コーティングの表面処理が出来ます。
- カタログにないサイズ、容量はできますか？
近い容量の容器の高さを変えて製作いたします。
- ドレンノズルは変更出来ますか？
サイズ違いやニップル、ソケット等に変更出来ます。
お客様の要望に合わせた装置の提案を致します
MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
同カテゴリーのカスタマイズ製品事例
- 樹脂の希釈を内製化する撹拌ユニット【採用事例】多種多様な溶剤に対応できるようカスタマイズ
○化学業界採用事例
樹脂原料を溶剤で希釈する工程で使用する、ステンレスタンクと撹拌機を組み合わせた容量300Lの撹拌ユニット。
- 撹拌機座付ジャケット容器【採用事例】高粘度の内容物を上記加熱・撹拌するステンレス容器
化粧品メーカー様納入
〇粘度の高い内容物を加熱・撹拌する、ステンレス容器のオーダーメイド事例です。
・ジャケットに蒸気を導入して粘度の高い内容物を加熱します。
