製品仕様
容器本体・脚・蓋・取っ手・レバーバンド…SUS304
パッキン【PQL/PQB】…シリコンゴム（食品衛生法適合品）
キャスター…SUS＋ウレタン車（内ストッパー付2個）
●表面処理：内外面バフ研磨
●使用条件：大気圧（加減圧不可）
●付属する蓋とパッキンは、容器サイズにより2種類ございます。
KTTX-CTL-L-30～47H（容量20～100L）
蓋…CTL蓋【CF】
パッキン…L型シリコンパッキン【PQL】
KTTX-CTL-L-565～（容量150L～）
蓋…密閉蓋【MF】
パッキン…B型シリコンパッキン【PQB】
JAN: 4573556901849

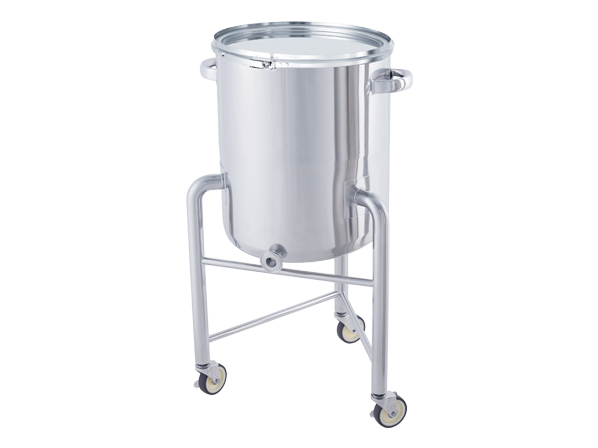

容器の底が排出方向に傾斜したステンレス容器。
「排出」「洗浄」2工程の時短に貢献

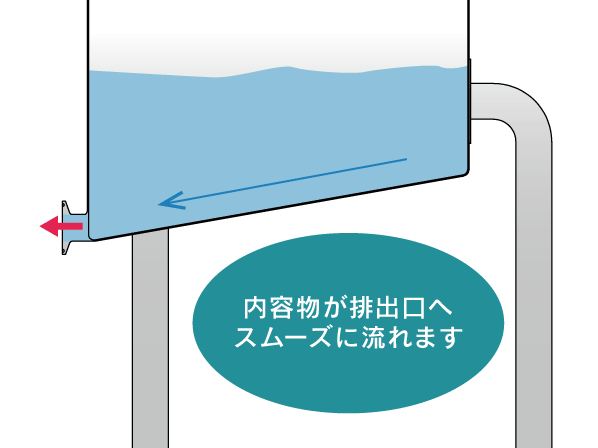

【排出の時短】平底の容器よりスムーズに内容物を次工程に排出できるよう、底面を排出方向に傾斜させました。また、当社従来品より傾斜をきつくすることでより排出効率を向上させています。高粘度の液体にも有効です。
【洗浄の時短】排出後の残液を減らし洗浄を簡素化できるよう、底面の傾斜を10°に設計しました。残液ロス削減にも効果的です。

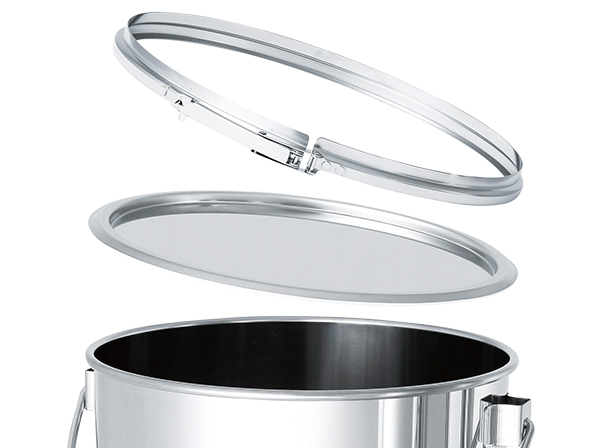

○簡易密閉が可能な蓋付き。キャッチクリップで開閉します。

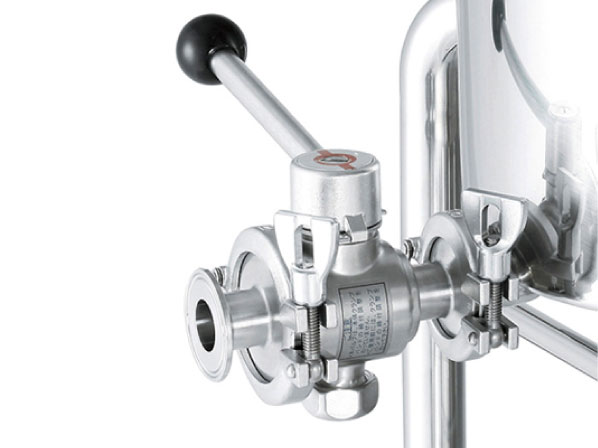

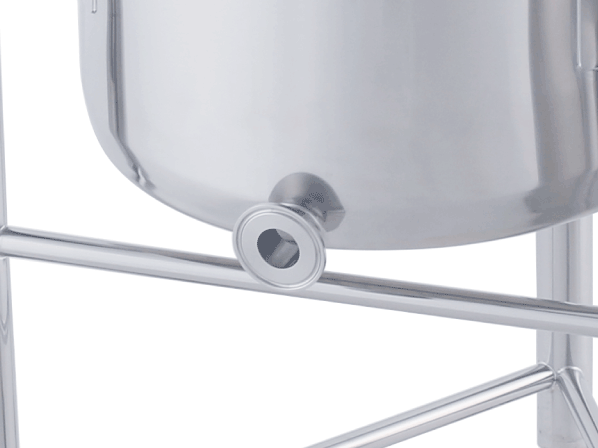

○バルブや配管を接続できるヘルール排出口付き。
○移動に便利なキャスター脚付き。
ドレン排出口の変更が可能です
蓋 形状違いのラインナップ
ドレン排出口の変換継手もあります
用途に合わせて選べる 全3種の容器底形状
当製品 片テーパー型容器【KTT】シリーズ
・排出口が横についているので、バルブの操作が簡単です。
・液体排出時に気泡が発生しにくい容器形状。ポンプを接続する場合などに最適です。
ドレン排出口の変換継手もあります

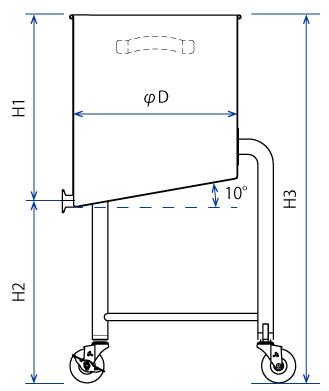

寸法参考図
サイズ表
| 型式 | 容量 | 質量 | 内径 | 内高 | ドレン高 | 全高 | 傾斜角度 | ドレン | 板厚 | 脚本数 | 脚幅 | 許容荷重 | 納期 | RoHS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | ㎏ | D | H1 | H2 | H3 | ° | サイズ | ｔ | 本 | W | ㎏ | 日 | ||
| KTTX-CTL-L-30 | 20 | 8 | 300 | 320 | 400 | 720 | 10 | 1S | 1.2 | 3 | 402 | 97 | 20 | ○ |
| KTTX-CTL-L-33 | 25 | 9 | 330 | 350 | 400 | 750 | 10 | 1S | 1.2 | 3 | 428 | 97 | 20 | ○ |
| KTTX-CTL-L-36 | 35 | 12 | 360 | 410 | 400 | 810 | 10 | 1S | 1.2 | 3 | 454 | 122 | 20 | ○ |
| KTTX-CTL-L-39 | 45 | 13 | 387 | 454 | 400 | 854 | 10 | 1S | 1.2 | 3 | 478 | 122 | 20 | ○ |
| KTTX-CTL-L-43 | 65 | 18 | 430 | 522 | 400 | 922 | 10 | 1S | 1.2 | 3 | 478 | 122 | 20 | ○ |
| KTTX-CTL-L-47 | 80 | 22 | 470 | 549 | 400 | 949 | 10 | 1S | 1.5 | 4 | 491 | 259 | 20 | ○ |
| KTTX-CTL-L-47H | 100 | 24 | 470 | 669 | 400 | 1069 | 10 | 1S | 1.5 | 4 | 491 | 259 | 20 | ○ |
| KTTX-CTL-L-565 | 150 | 33 | 565 | 693 | 400 | 1093 | 10 | 2S | 1.5 | 4 | 579 | 390 | 20 | ○ |
| KTTX-CTL-L-565H | 200 | 39 | 565 | 973 | 400 | 1373 | 10 | 2S | 1.5 | 4 | 579 | 390 | 20 | ○ |
- 容器の材質は変更出来ますか？
より耐食性に優れたステンレス（SUS316L）への変更が可能です。
- 型式別一覧表にない容量のものは購入できますか？
可能です。近い容量の容器の高さを変えて製作いたします。
- ドレンノズルは変更できますか？
ヘルールサイズの変更、ニップルやソケットへの変更等が可能です。
お客様の要望に合わせた装置の提案を致します
MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
同カテゴリーのカスタマイズ製品事例
- 加温ジャケット付傾斜底容器【採用事例】液体の加温・撹拌ができるステンレス容器
化学薬品メーカー様納入
〇液体を加温しながら撹拌するステンレス容器のオーダーメイド事例です。
・ジャケット部に挿し込んだヒーターで加温しながら、上部攪拌機にて混合します。
- ペンキ分散工程用片テーパー型容器【採用事例】高粘度のペンキをスムーズに排出 作業効率UP
塗料メーカー様納入
○塗料分散工程で使用する、片テーパー型ステンレス容器のオーダーメイド事例です。
・繰り返し分散する必要があるとき、分散機からこの容器に塗料を送り、再び分散機に戻します。
