製品仕様
[容器本体]
材質…SUS304
Oリング・パッキン…シリコンゴム（フッ素ゴムへ変更可）
キャスター…SUS+ウレタン車（内ストッパー付2個）
ジャケット部ノズル…1Sヘルール
●表面処理：内外面バフ研磨
●付属品：加圧口・安全弁・圧力計【PPS-P】/のぞき窓【NM】/手動二方ボールバルブ【BV】/撹拌機
[撹拌機]
竪型撹拌機 接続部…4.5Sヘルール
接液部材質…SUS316もしくは316L
※撹拌機の仕様は機種により異なります。
詳しい情報は各詳細ページをご覧ください。

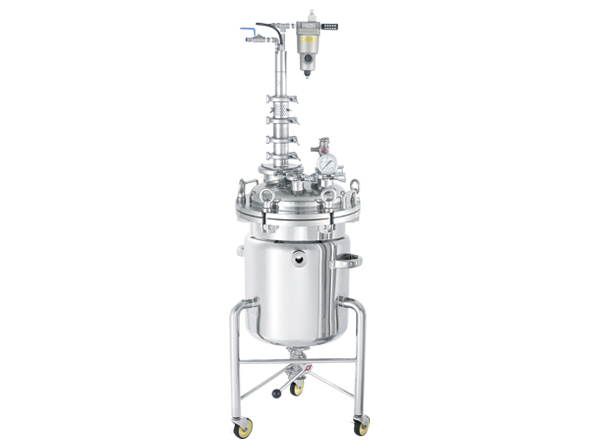

ベルヌーイ流撹拌機、ステンレス容器、バルブがセットになったユニット。
泡立ちを抑えた撹拌に優れています。

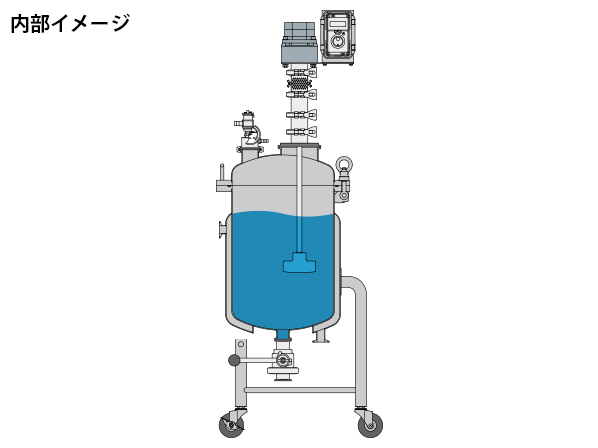

容器は温調と加圧撹拌ができるジャケット付きの加圧容器です。
・30～200Lの選べる容量ラインナップ。
・容器本体は～0.18MPaの耐圧仕様で、脱泡など圧力を伴う撹拌に適しています。
・ボルトで締めるフランジオープン型です。
・ジャケット部（外槽）に水を流し、内容物を保温・冷却できます。
・排出口はヘルール接続のボールバルブを採用しています。
・キャスター脚付なので移動が簡単です。
・撹拌機はモータの種類が異なる4種類から選択できます。
撹拌機の型式について
本ユニットに付属する撹拌機は、『モータ』の種類が異なる4種類から選択できます。
| モータ | ユニット型式 | |
| アルミ電気モータ式 | KU-AE-PCN-O-J-L-[容量] | 撹拌機詳細 |
| アルミエアーモータ式 | KU-AA-PCN-O-J-L-[容量] | 撹拌機詳細 |
| ステンレス電気モータ式 | KU-SE-PCN-O-J-L-[容量] | 撹拌機詳細 |
| ステンレスエアーモータ式 | KU-SA-PCN-O-J-L-[容量] | 撹拌機詳細 |
ユニット型式 例
KU-SA-PCN-O-J-L-50（ステンレスエアーモータ式、ジャケット付、容量50L）

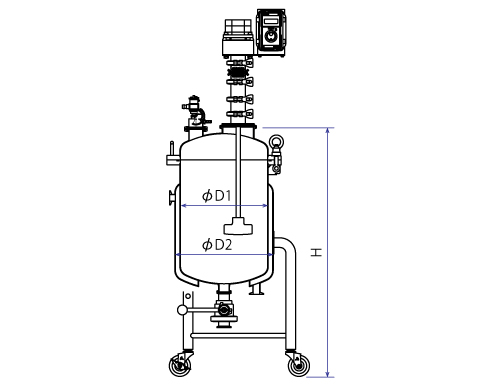

寸法参考図
サイズ表
| 型式 | 容量 | 内径 | 内径 | 容器高さ | ドレン | 脚本数 | 使用圧力（常温） | 使用圧力（常温） |
|---|---|---|---|---|---|---|---|---|
| L | φD1 | φD2 | H | サイズ | 本 | 本体 | ジャケット | |
| KU-[撹拌機]-PCN-O-J-L-30 | 30 | 309.5 | 345.6 | 885 | 1.5S | 3 | 0～0.18MPa | 0～0.18MPa |
| KU-[撹拌機]-PCN-O-J-L-40 | 40 | 345.6 | 396.4 | 940 | 1.5S | 3 | 0～0.18MPa | 0～0.18MPa |
| KU-[撹拌機]-PCN-O-J-L-50 | 50 | 396.4 | 450 | 950 | 1.5S | 4 | 0～0.18MPa | 0～0.18MPa |
| KU-[撹拌機]-PCN-O-J-L-80 | 80 | 396.4 | 450 | 1180 | 1.5S | 4 | 0～0.18MPa | 0～0.18MPa |
| KU-[撹拌機]-PCN-O-J-L-100 | 100 | 500 | 550 | 1087 | 2S | 4 | 0～0.18MPa | 0～0.18MPa |
| KU-[撹拌機]-PCN-O-J-L-150 | 150 | 500 | 550 | 1337 | 2S | 4 | 0～0.18MPa | 0～0.12MPa |
| KU-[撹拌機]-PCN-O-J-L-200 | 200 | 550 | 600 | 1428 | 2S | 4 | 0～0.18MPa | 0～0.09MPa |
| 長さの単位は（mm） | ||||||||
- 容量は変更できますか？
-
可能です。容器の高さを変えて対応いたします。
- 他社撹拌機や、手持ちの撹拌機に合わせて設計できますか？
-
可能です。ご希望の撹拌機の図面等をお送りいただくとスムーズです。
- 撹拌機や容器のカスタムは可能ですか？（継手の追加、表面処理、パッキン材質変更等）
-
可能です。用途とご希望の仕様をお知らせください。簡単なイラストや図面をいただけるとスムーズです。
カスタム製品の事例はこちら
お客様の要望に合わせた装置の提案を致します
MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
同カテゴリーのカスタマイズ製品事例
- 加減圧ジャケット容器 マグネット式撹拌機付き【採用事例】粉体と液体の溶解～脱泡用圧力容器
製薬メーカー様 納入
○粉体と液体を溶解・脱泡し他の機器へ圧送するために使用する、ステンレス圧力容器ユニットのオーダーメイド事例です。
・ステンレス圧力容器にマグネット式撹拌機（攪拌機/かくはん機）、恒温水循環装置、真空ポンプなどの周辺機器を組み合わせています。
- ステンレス製 試験用2L減圧ろ過器【採用事例】セラミックの原料ろ過に使われるろ過容器のカスタマイズ事例
「既存のガラス製のろ過装置では容量が足りない」「ろ液の回収に手持ちのポリボトルを使用したい」というご要望をもとにカスタマイズした製品です。
一度に～2L程度の吸引ろ過が可能。
