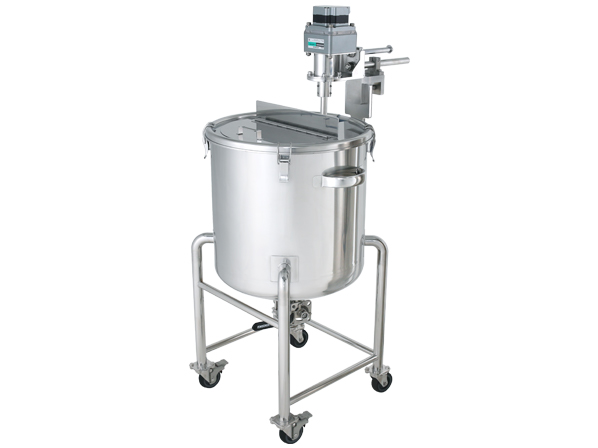

製品仕様
[容器本体]
容器本体…SUS304
パッキン…シリコンゴム（食品衛生法適合品）
キャスター…SUS+ウレタン車（内ストッパー付2個）
表面処理…内外面バフ研磨
使用条件…大気圧（加減圧不可）[撹拌機]
竪型撹拌機 接続部…4.5Sヘルール
接液部材質…SUS316もしくは316L
回転数…最高800rpmもしくは1050rpm
※撹拌機の仕様は機種により異なります。詳しい情報は各詳細ページをご覧ください。
・35～150Lの選べる容量ラインナップ。
・排出口にはデッドスペースの少ないタンク底ボールバルブを採用。すばやく全開閉できるのが特長です。
・キャスター脚付なので移動が簡単です。
・撹拌機は接続方法2種類、モータ2種類（電気モータ/エアーモータ）から選択できます。

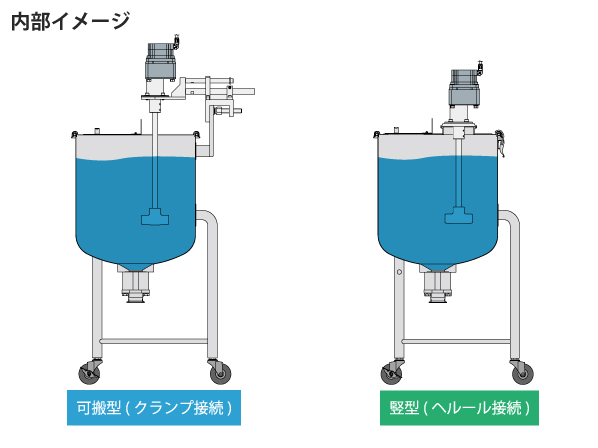

撹拌機の型式について
本ユニットに付属する撹拌機は、『モータ』『設置方法』が異なる4種類から選択できます。
| モータ | 設置方法 | ユニット型式 | |
| 電気モータ式 | 可搬型(クランプ接続) | KU-DTHB-POE-[容器サイズ] | 撹拌機詳細 |
| 電気モータ式 | 竪型(ヘルール接続) | KU-DTHB-SDE-[容器サイズ] | 撹拌機詳細 |
| エアーモータ式 | 可搬型(クランプ接続) | KU-DTHB-POA-[容器サイズ] | 撹拌機詳細 |
| エアーモータ式 | 竪型(ヘルール接続) | KU-DTHB-SDA-[容器サイズ] | 撹拌機詳細 |
関連製品
内容物の加温・冷却が可能
撹拌温調ユニット 一覧
圧力を伴う撹拌が可能
撹拌加圧ユニット 一覧

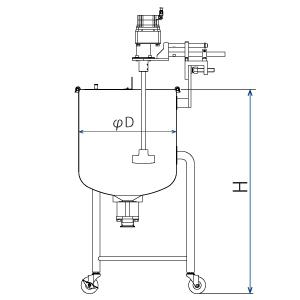

寸法参考図
サイズ表
| 型式 | 容器サイズ | 容量 | 内径 | 容器高さ | ドレン | 脚本数 |
|---|---|---|---|---|---|---|
| L | D | H | サイズ | 本 | ||
| KU-DTHB-[撹拌機]-36 | 36 | 35 | 360 | 830 | 1.5S | 3 |
| KU-DTHB-[撹拌機]-39 | 39 | 45 | 387 | 870 | 1.5S | 3 |
| KU-DTHB-[撹拌機]-43 | 43 | 60 | 430 | 905 | 2S | 3 |
| KU-DTHB-[撹拌機]-47 | 47 | 80 | 470 | 955 | 2S | 4 |
| KU-DTHB-[撹拌機]-47H | 47H | 100 | 470 | 1070 | 2S | 4 |
| KU-DTHB-[撹拌機]-565 | 565 | 150 | 565 | 1095 | 2S | 4 |
長さの単位は(mm) [撹拌機]の型式については下記をご覧ください。
撹拌機の型式について
本ユニットに付属する撹拌機は、『モータ』『設置方法』が異なる4種類から選択できます。
| モータ | 設置方法 | ユニット型式 | |
| 電気モータ式 | 可搬型(クランプ接続) | KU-DTHB-POE-[容器サイズ] | 撹拌機詳細 |
| 電気モータ式 | 竪型(ヘルール接続) | KU-DTHB-SDE-[容器サイズ] | 撹拌機詳細 |
| エアーモータ式 | 可搬型(クランプ接続) | KU-DTHB-POA-[容器サイズ] | 撹拌機詳細 |
| エアーモータ式 | 竪型(ヘルール接続) | KU-DTHB-SDA-[容器サイズ] | 撹拌機詳細 |
ユニット型式例
KU-DTHB-POE-43（容量60L、電気モータ式 可搬型撹拌機）
- 容量は変更できますか？
可能です。容器の高さを変えて対応いたします。
- 他社撹拌機や、手持ちの撹拌機に合わせて設計できますか？
可能です。ご希望の撹拌機の図面等を添えてお問い合わせいただくとスムーズです。
- 内容物の加温、冷却（保温、保冷）は可能ですか？
本ユニットではできません。撹拌温調ユニットシリーズをご覧ください。
- 撹拌機や容器のカスタムは可能ですか？（継手の追加、表面処理、パッキン材質変更等）
可能です。用途とご希望の仕様をお問い合わせフォームよりお知らせください。
簡単なイラストや図面をいただけるとスムーズです。
＞カスタマイズ事例はこちら
