製品仕様: [容器本体]

容器本体…SUS304
パッキン…シリコンゴム（食品衛生法適合品）
キャスター…SUS+ウレタン車（内ストッパー付2個）
表面処理…内外面バフ研磨
使用条件…大気圧（加減圧不可）

[撹拌機]

竪型撹拌機接続部…4.5Sヘルール
接液部材質…SUS316もしくは316L
回転数…最高800rpmもしくは1050rpm
※撹拌機の仕様は機種により異なります。詳しい情報は各詳細ページをご覧ください。

撹拌機機種一覧

選べるオプション加工について

品番：KU-DTK

ベルヌーイ流撹拌ユニット DTK型【KU-DTK-PO/KU-DTK-SD】

ベルヌーイ流撹拌機、ステンレス容器、バルブがセットになったユニット。泡立ちを抑えた撹拌に優れています。容器は撹拌効率に優れた鏡板形状です。

バリエーション選択

バリエーションを選択してください

お気に入りに登録する

より細かなご要望がある方はこちら

各種ダウンロード

図面ダウンロード(会員)

特長

サイズ表

Q＆A

カスタマイズ事例

・35～150Lの選べる容量ラインナップ。

・排出口はヘルール接続のボールバルブを採用しています。

・キャスター脚付なので移動が簡単です。

・撹拌機は接続方法2種類、モータ2種類（電気モータ/エアーモータ）から選択できます。

撹拌機の型式について

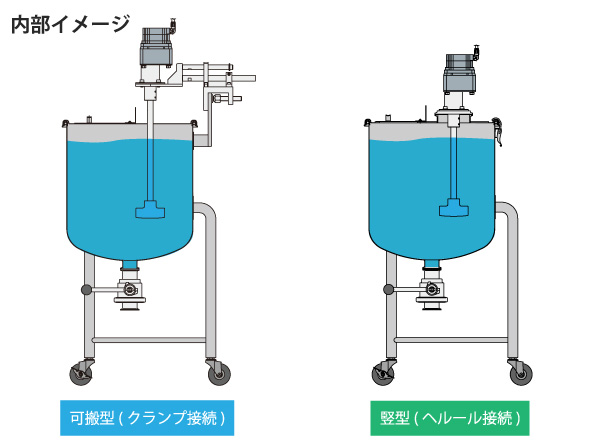

本ユニットに付属する撹拌機は、『モータ』『設置方法』が異なる4種類から選択できます。

モータ	設置方法	ユニット型式
電気モータ式	可搬型(クランプ接続)	KU-DTK-POE-[容器サイズ]	撹拌機詳細
電気モータ式	竪型(ヘルール接続)	KU-DTK-SDE-[容器サイズ]	撹拌機詳細
エアーモータ式	可搬型(クランプ接続)	KU-DTK-POA-[容器サイズ]	撹拌機詳細
エアーモータ式	竪型(ヘルール接続)	KU-DTK-SDA-[容器サイズ]	撹拌機詳細

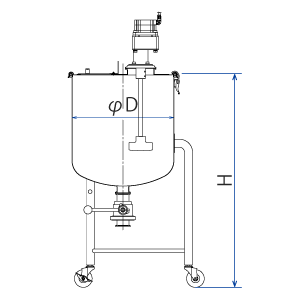

寸法参考図

サイズ表

型式	容器サイズ	容量	内径	容器高さ	ドレン	脚本数
		L	D	H	サイズ	本
KU-DTK-[撹拌機]-36	36	35	360	830	1S	3
KU-DTK-[撹拌機]-39	39	45	387	870	1S	3
KU-DTK-[撹拌機]-43	43	60	430	905	2S	3
KU-DTK-[撹拌機]-47	47	80	470	955	2S	4
KU-DTK-[撹拌機]-47H	47H	100	470	1070	2S	4
KU-DTK-[撹拌機]-565	565	150	565	1095	2S	4

長さの単位は(mm)　[撹拌機]の型式については下記をご覧ください。

撹拌機の型式について

本ユニットに付属する撹拌機は、『モータ』『設置方法』が異なる4種類から選択できます。

モータ	設置方法	ユニット型式
電気モータ式	可搬型(クランプ接続)	KU-DTK-POE-[容器サイズ]	撹拌機詳細
電気モータ式	竪型(ヘルール接続)	KU-DTK-SDE-[容器サイズ]	撹拌機詳細
エアーモータ式	可搬型(クランプ接続)	KU-DTK-POA-[容器サイズ]	撹拌機詳細
エアーモータ式	竪型(ヘルール接続)	KU-DTK-SDA-[容器サイズ]	撹拌機詳細

ユニット型式例

KU-DTK-POE-43（容量60L、電気モータ式可搬型撹拌機）

容量は変更できますか？: 可能です。容器の高さを変えて対応いたします。

他社撹拌機や、手持ちの撹拌機に合わせて設計できますか？: 可能です。ご希望の撹拌機の図面等を添えてお問い合わせいただくとスムーズです。

内容物の加温、冷却（保温、保冷）は可能ですか？: 本ユニットではできません。撹拌温調ユニットシリーズをご覧ください。

撹拌機や容器のカスタムは可能ですか？（継手の追加、表面処理、パッキン材質変更等）: 可能です。用途とご希望の仕様をお問い合わせフォームよりお知らせください。
簡単なイラストや図面をいただけるとスムーズです。
＞カスタマイズ事例はこちら
