製品仕様
[容器本体]
容器本体…SUS304
パッキン…シリコンゴム（食品衛生法適合品）
キャスター…SUS+ウレタン車（内ストッパー付2個）
表面処理…内外面バフ研磨
使用条件…大気圧（加減圧不可）[撹拌機]
竪型撹拌機 接続部…4.5Sヘルール
接液部材質…SUS316もしくは316L
回転数…最高800rpmもしくは1050rpm
※撹拌機の仕様は機種により異なります。詳しい情報は各詳細ページをご覧ください。
・35～150Lの選べる容量ラインナップ。
・排出口にはヘルール接続のLPSバルブを採用しています。
・キャスター脚付なので移動が簡単です。

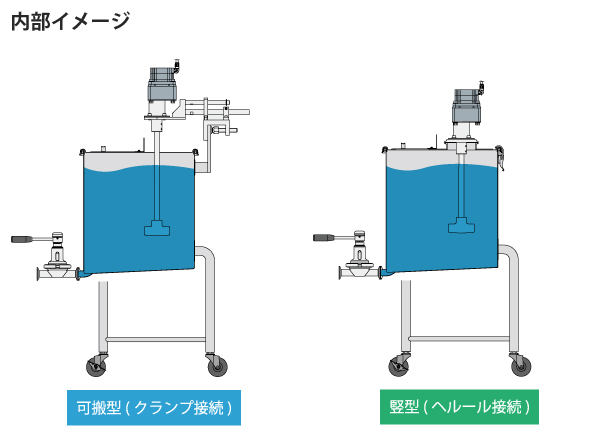

・撹拌機は接続方法2種類、モータ2種類（電気モータ/エアーモータ）から選択できます。
撹拌機の型式について
本ユニットに付属する撹拌機は、『モータ』『設置方法』が異なる4種類から選択できます。
| モータ | 設置方法 | ユニット型式 | |
| 電気モータ式 | 可搬型(クランプ接続) | KU-KTT-L-POE-[容器サイズ] | 撹拌機詳細 |
| 電気モータ式 | 竪型(ヘルール接続) | KU-KTT-L-SDE-[容器サイズ] | 撹拌機詳細 |
| エアーモータ式 | 可搬型(クランプ接続) | KU-KTT-L-POA-[容器サイズ] | 撹拌機詳細 |
| エアーモータ式 | 竪型(ヘルール接続) | KU-KTT-L-SDA-[容器サイズ] | 撹拌機詳細 |
関連製品
内容物の加温・冷却が可能
撹拌温調ユニット 一覧
圧力を伴う撹拌が可能
撹拌加圧ユニット 一覧
寸法参考図
サイズ表
| 型式 | 容器サイズ | 容量 | 内径 | 容器高さ | ドレン | 脚本数 |
|---|---|---|---|---|---|---|
| L | D | H | サイズ | 本 | ||
| KU-KTT-L-[撹拌機]-36 | 36 | 35 | 360 | 780 | 1S | 3 |
| KU-KTT-L-[撹拌機]-39 | 39 | 45 | 387 | 820 | 1S | 3 |
| KU-KTT-L-[撹拌機]-43 | 43 | 60 | 430 | 880 | 1S | 3 |
| KU-KTT-L-[撹拌機]-47 | 47 | 80 | 470 | 900 | 1S | 4 |
| KU-KTT-L-[撹拌機]-47H | 47H | 100 | 470 | 1020 | 1S | 4 |
| KU-KTT-L-[撹拌機]-565 | 565 | 150 | 565 | 1050 | 2S | 4 |
長さの単位は(mm) [撹拌機]の型式については下記をご覧ください。
撹拌機の型式について
本ユニットに付属する撹拌機は、『モータ』『設置方法』が異なる4種類から選択できます。
| モータ | 設置方法 | ユニット型式 | |
| 電気モータ式 | 可搬型(クランプ接続) | KU-KTT-L-POE-[容器サイズ] | 撹拌機詳細 |
| 電気モータ式 | 竪型(ヘルール接続) | KU-KTT-L-SDE-[容器サイズ] | 撹拌機詳細 |
| エアーモータ式 | 可搬型(クランプ接続) | KU-KTT-L-POA-[容器サイズ] | 撹拌機詳細 |
| エアーモータ式 | 竪型(ヘルール接続) | KU-KTT-L-SDA-[容器サイズ] | 撹拌機詳細 |
ユニット型式例
KU-KTT-L-POE-43（容量60L、電気モータ式 可搬型撹拌機）
- 容量は変更できますか？
可能です。容器の高さを変えて対応いたします。
- 他社撹拌機や、手持ちの撹拌機に合わせて設計できますか？
可能です。ご希望の撹拌機の図面等を添えてお問い合わせいただくとスムーズです。
- 内容物の加温、冷却（保温、保冷）は可能ですか？
本ユニットではできません。撹拌温調ユニットシリーズをご覧ください。
- 撹拌機や容器のカスタムは可能ですか？（継手の追加、表面処理、パッキン材質変更等）
可能です。用途とご希望の仕様をお問い合わせフォームよりお知らせください。
簡単なイラストや図面をいただけるとスムーズです。
＞カスタマイズ事例はこちら
お客様の要望に合わせた装置の提案を致します
MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
