製品仕様
容器洗浄ノズル付密閉蓋【MF-CN】/容器洗浄ノズル付CTL蓋【CF-CN】仕様
蓋…SUS304
シャワーノズル…SUS316L
ヘルールガスケット…シリコンゴム
クランプバンド…SCS13
ボールバルブ…SCS14
ハイカプラ…SUS+ニトリルゴム
●耐熱温度…150℃
●使用条件: 大気圧（加減圧不可）
※容器と蓋との間のパッキンは付属しません。
※当社製の排出口付きのクリップ式・バンド式ステンレス容器（内径?360mm~φ1000mm）に対応しております。
※必ず排出口を開放させ、容器内に圧力がかからない状態と水が溜まらない状態でご使用ください。
洗浄ノズルの詳細仕様はこちらの1/8FSR13NS316Lをご覧ください。
JAN: 4589691025470
○水圧によってシャワーノズルが回転し、容器内面を洗浄します。
○洗浄液を容器内面にしっかり当てられる、5～10rpm(0.3MPa時)の低速回転です。
○洗浄ノズルと蓋は分解・組立しやすいヘルール接続です。
○流入口はスムーズに着脱できるようカプラ（カプリング）になっています。
○【MF-CN】は、密閉蓋【MF】と洗浄ノズルのセットです。
○【CF-CN】は、CTL蓋【CF】と洗浄ノズルのセットです。
洗浄ノズルの詳細仕様はこちらの1/8FSR13NS316Lをご覧ください。
565サイズ以上はこちらの蓋になります。

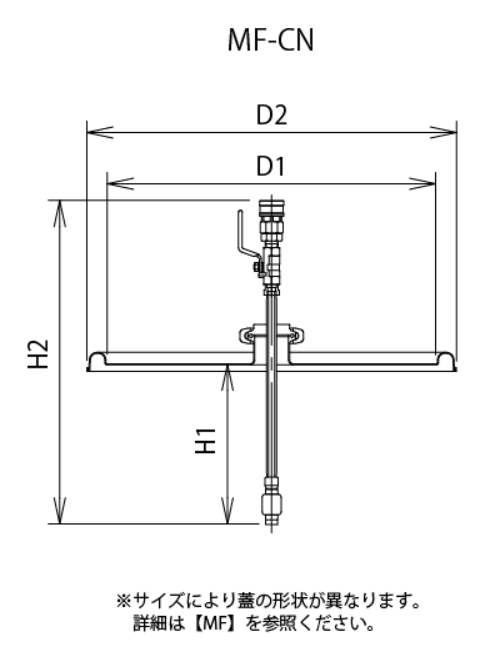

寸法参考図
サイズ表
| 洗浄ノズル | ねじ | 噴霧流量（L/min） | 〃 | 〃 | 〃 | 〃 | 噴射パターン | 回転数※ |
|---|---|---|---|---|---|---|---|---|
| サイズ | 0.15MPa | 0.3MPa | 0.5MPa | 0.7MPa | 1.0MPa | rpm | ||
| 共通仕様 | 1/8F | 9.19 | 13.0 | 16.8 | 19.9 | 23.7 | 扇形・上下360° | 5~10 |
| 型式 | 適用容器 | 重量 | 内径 | 外径 | 高さ | 全高 | ヘルール | 蓋板厚 | 納期 |
|---|---|---|---|---|---|---|---|---|---|
| 排出口のある下記サイズの容器 | kg | D1 | D2 | H1 | H2 | サイズ | t | 日 | |
| MF-CN-36 | クリップ式36サイズ | 1.8 | 352 | 390 | 170 | 342 | 1.5S | 1.0 | 25 |
| MF-CN-39 | クリップ式39/39Hサイズ | 2.0 | 375 | 422 | 170 | 342 | 1.5S | 1.0 | 25 |
| MF-CN-43 | クリップ式43/43Hサイズ | 2.3 | 420 | 464 | 170 | 342 | 1.5S | 1.0 | 25 |
| MF-CN-47 | クリップ式47/47Hサイズ | 2.6 | 464 | 507 | 170 | 342 | 1.5S | 1.0 | 25 |
| MF-CN-565 | クリップ式・バンド式565/565Hサイズ | 3.7 | 563 | 599 | 169 | 342 | 1.5S | 1.2 | 25 |
| MF-CN-635 | クリップ式・バンド式635サイズ | 4.1 | 633 | 666 | 169 | 342 | 1.5S | 1.2 | 25 |
| MF-CN-77 | クリップ式・バンド式77/77H サイズ | 5.7 | 768 | 804 | 169 | 342 | 1.5S | 1.2 | 25 |
| MF-CN-100 | クリップ式・バンド式100/100H サイズ | 9.3 | 998 | 1038 | 169 | 342 | 1.5S | 1.2 | 25 |
- どういった目的での洗浄に適していますか？
この製品は本洗浄前の予備洗浄（予洗い）や容器内のすすぎ等簡易的な洗浄を目的としています。
- 排出口を閉めた状態、または排出口のない容器では使用できませんか？
使用いただけません。容器に圧力が掛かり事故や容器の変形の原因となります。
容器内に水が溜まると側面にシャワーが当たらず洗浄不足の原因になります。
- 仕様変更できますか？
部品の変更、長さの変更など、ご希望の仕様をお知らせください。
- 他のシャワーボール等でも製作できますか？
お問い合わせください。
- 洗浄液を送るポンプも一緒に選定できますか？
お問い合わせください。
