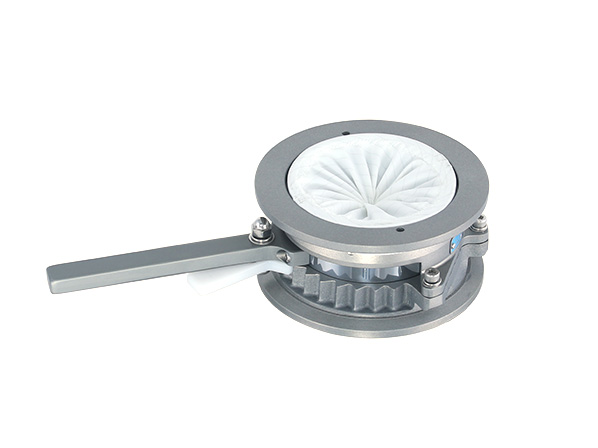

製品仕様
ケーシング材質…SUS304もしくはアルミ+フッ素樹脂処理から選択
スリーブ弁…帯電防止加工付ポリエステル
駆動 …手動式
-注意事項-
※オサメ工業20°型低圧ヘルールを使用しています。
※パッキンは平パッキンです。
※その他のサイズはお問い合わせください。

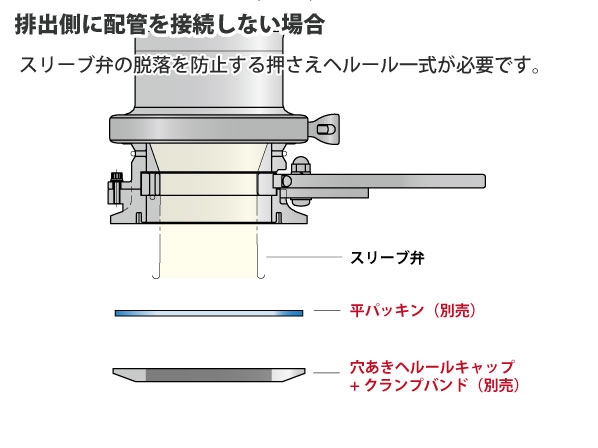

・排出側に配管を接続しない場合
スリーブ弁の脱落を防止する押さえヘルールが必要です。（別売）

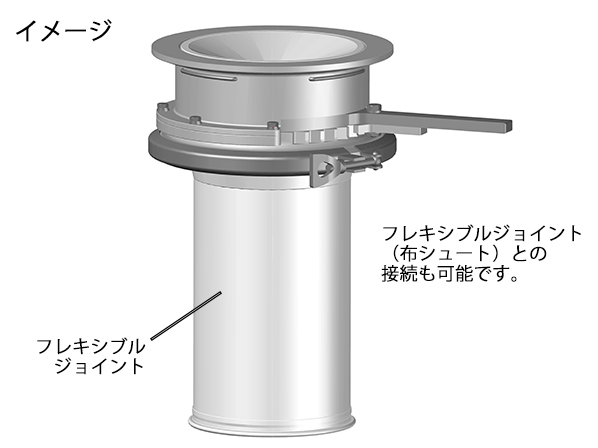

・排出側に配管を接続する場合
内径をチョークバルブの取付内径(φD2)と同一寸法とし、スリーブ弁開時の垂れ下がり分の長さの直線部分を確保してください。

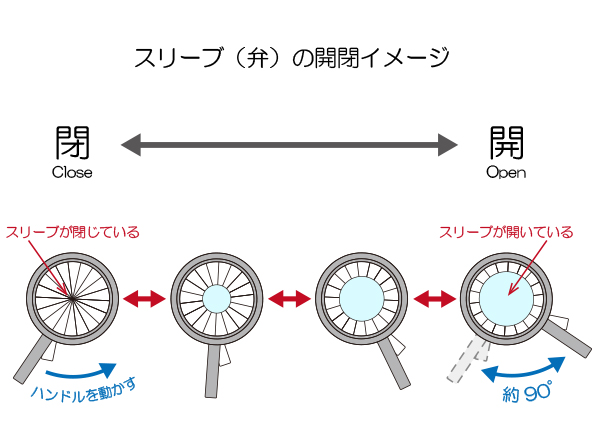

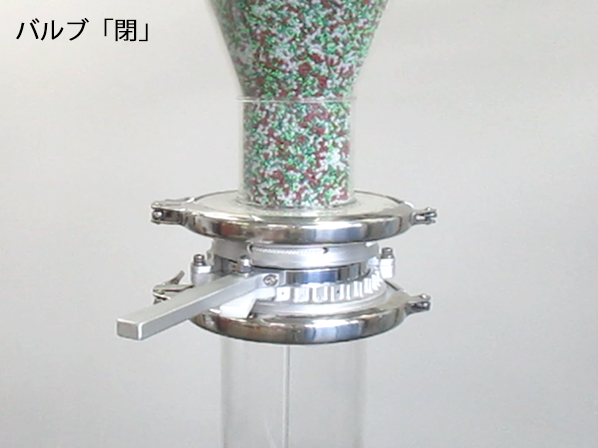

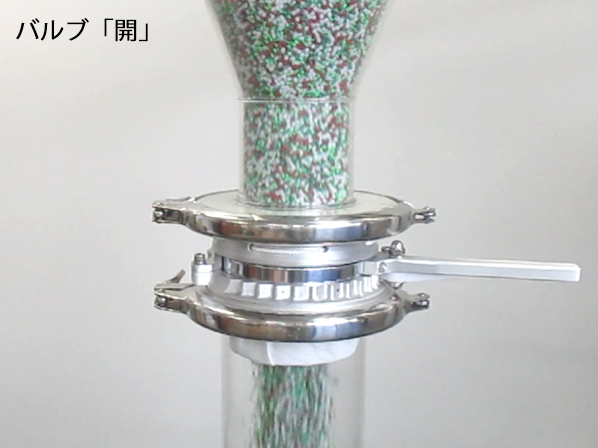

○外側にあるチョークロープによってスリーブ（弁）がレンズシャッターのようにスムーズに開閉します。
○接粉部は布で覆われており、粉が入り込む隙間がありません。
○通過面には摺動部や障害物がないので、内容物を傷つけません。
○ヘルール接続タイプなので接続や取り外しが簡単です。
○スリーブはワンタッチで着脱でき簡単に交換・洗浄できます。
○流量調節はハンドルで自在に行えます。
○内容物に応じてスリーブの材質を変えられます。
○ヘルールはオサメ工業20°型低圧ヘルール（平パッキン）を使用しています。

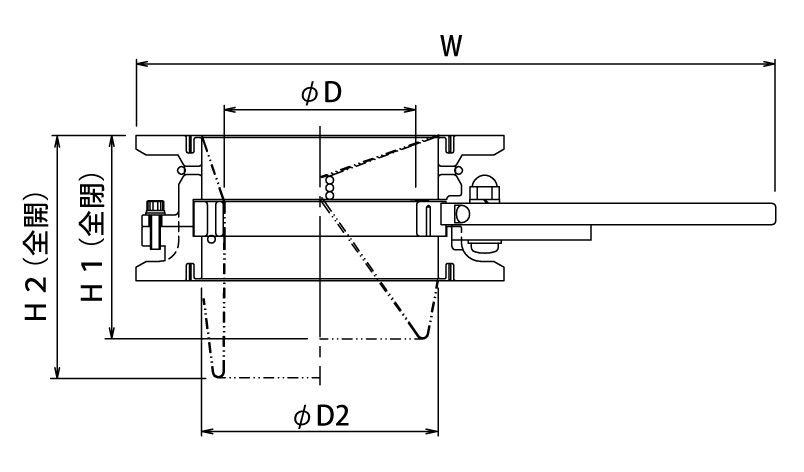

寸法参考図
サイズ表
| 型式 | 重量(kg) | 重量(kg) | 内径 | 取付内径 | 接続 | 高さ | 高さ | 幅 |
|---|---|---|---|---|---|---|---|---|
| アルミ製 | SUS製 | φD | φD2 | ヘルール | H1(全閉) | H2(全開) | W | |
| MFV-80A-F | 2.2 | 5.9 | 80 | 102 | 125A | 105 | 120 | 305 |
| MFV-100A-F | 2.7 | 6.5 | 100 | 122 | 150A | 105 | 125 | 330 |
| MFV-125A-F | 3.7 | 9.2 | 125 | 147 | 8 1/2S | 130 | 155 | 367 |
| MFV-150A-F | 4.4 | 10.6 | 150 | 172 | 200A | 135 | 170 | 382 |
| MFV-200A-F | 6.7 | 15.5 | 200 | 222 | 250A | 145 | 195 | 460 |
| MFV-250A-F | 9.7 | 24 | 250 | 272 | 300A | 165 | 230 | 512 |
| MFV-300A-F | 11.7 | 30 | 300 | 322 | 400A | 205 | 265 | 579 |
※オサメ工業20°型低圧ヘルールを使用しています。長さの単位は（mm）
- 軽いバルブが欲しい。

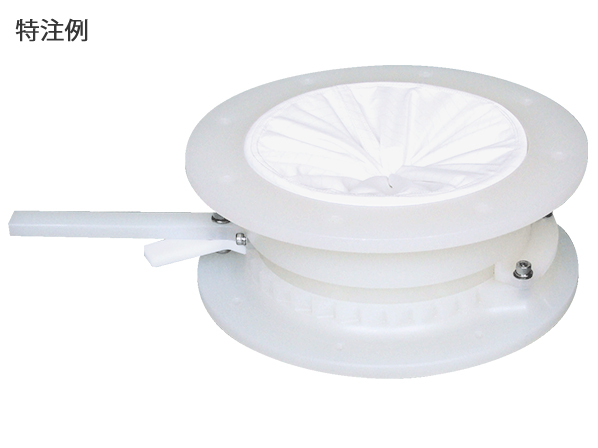

アルミ製のものはステンレス製に比べ軽量となっております。樹脂製の製作も可能です。
- 液体には使えませんか？
粉粒体用となっております。
- ヘルール以外の接続方法はありますか？
フランジ接続等がございます。
- 自動タイプはありますか？
自動式（エアシリンダ）もあります。
