製品仕様: ※使用上の注意事項につきましては、
　こちらの取扱説明書をご覧ください。
材質…マグネットバー部分：SUS316L
その他：SUS304(マグネットプレート部分含む)
パッキン…シリコンゴム（食品衛生法適合品）
使用環境上限温度：80℃
表面最大磁束密度：1.2T(12000G)
●表面処理：内外面バフ研磨
●使用条件：大気圧（加減圧不可）　
JAN: 4589691034052
選べるオプション加工について

品番：MGNF

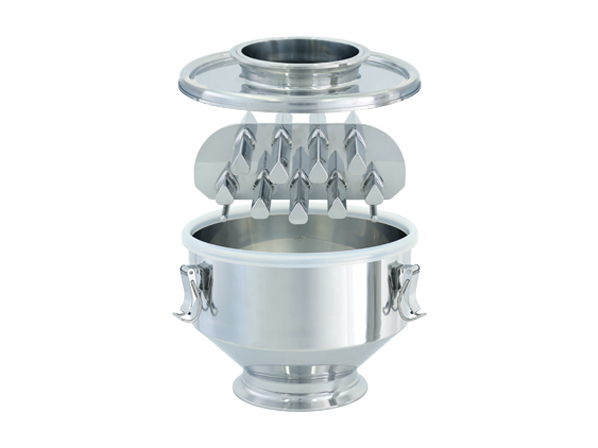

【MGNF】マグネットフィルター2段タイプ

磁性体異物の混入を防ぐマグネットフィルター。三角形状のマグネットバーで、粉粒体の堆積や異物の再混入を防ぎます。

バリエーション選択

バリエーションを選択してください

お気に入りに登録する

より細かなご要望がある方はこちら

各種ダウンロード

図面ダウンロード(会員)

特長

サイズ表

Q＆A

カスタマイズ事例

○供給ホッパーの下部などの配管へ簡単に接続できる、ヘルール接続のマグネットフィルターです。

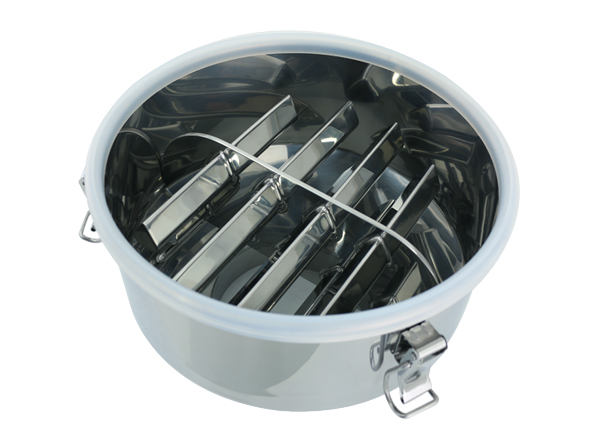

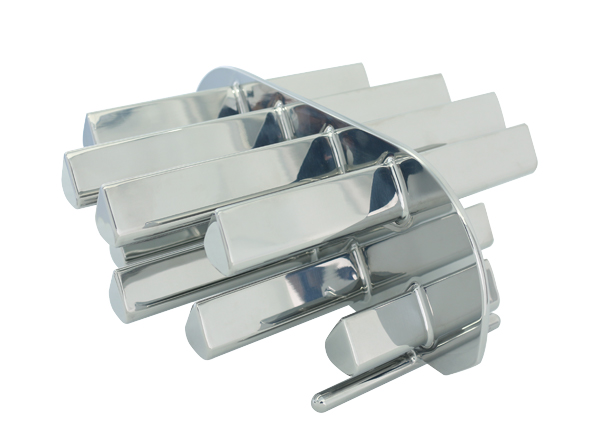

○三角の磁石により、全周へ磁力を発生し磁性体異物を吸着します。

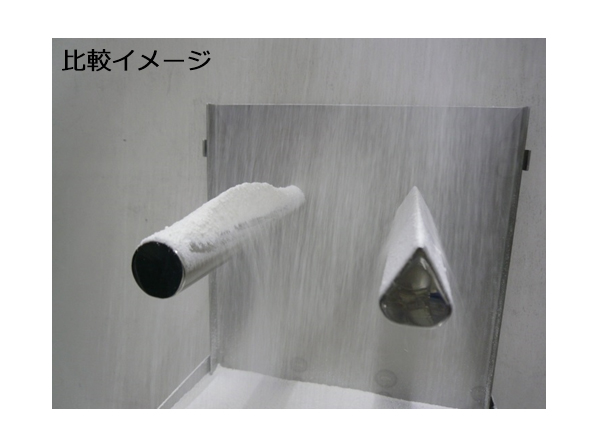

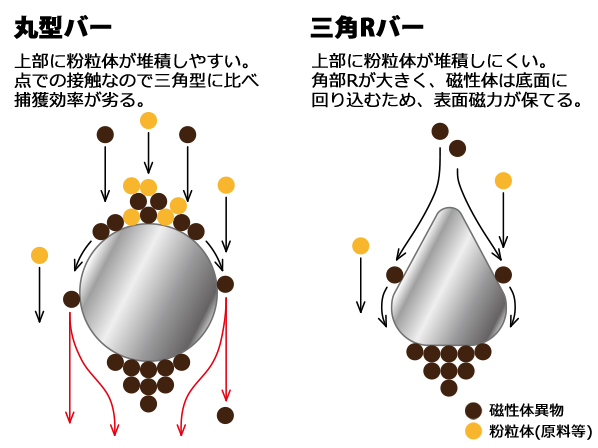

○三角形状は丸形に比べ、粉粒体がマグネットバーの上に堆積せずスムーズに流れ落ちます。

○丸みを帯びた底面角により、一度吸着した異物は底へ逃げ込み、粉粒体に押されることによる再混入を防ぎます。

○マグネットバーは全周溶接と滑らかな仕上げで、サニタリー性に優れています。

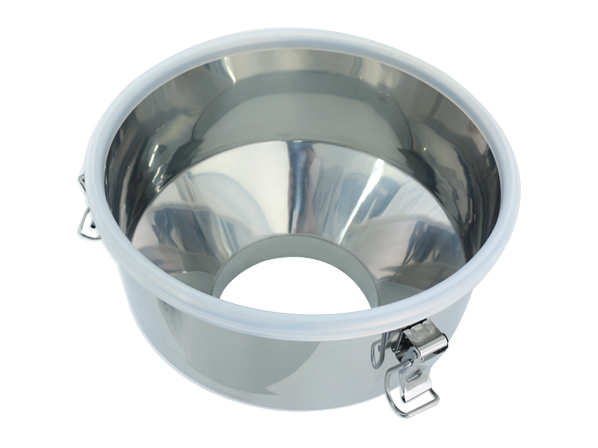

○フィルター外装はクリップで簡単に開閉できます。

※使用上の注意事項につきましては、こちらの取扱説明書をご覧ください。

マグネットバーのメリット

・ユーザー様の作業性、効率性の良い製造ライン上に設置できる。（使用例：最終充填前の磁性体異物除去）
・金属探知機などの異物除去装置で逃してしまう磁性体異物も捕獲できる。（装置で設定した検知サイズ外のものなど）

磁性体異物とは

・鉄製品等の強磁性体…鉄片、さび、針金など
・ステンレス製品等の摩耗粉…ステンレス製品の割れ、欠けにより組成変化したステンレス摩耗粉
※SUS304など通常は磁性を持たない（磁石に付かない）ステンレスの場合は、割れ、欠け、曲げ、溶接部など何らかの原因によって磁性を帯びた場合のみ捕獲できます。

磁束密度の単位について

1993年施行の新計量法により、それまで一般的だった磁束密度の単位であるG(ガウス/CGS単位系）ではなく、国際単位系（SI）のT（テスラ）を使用することになっています。

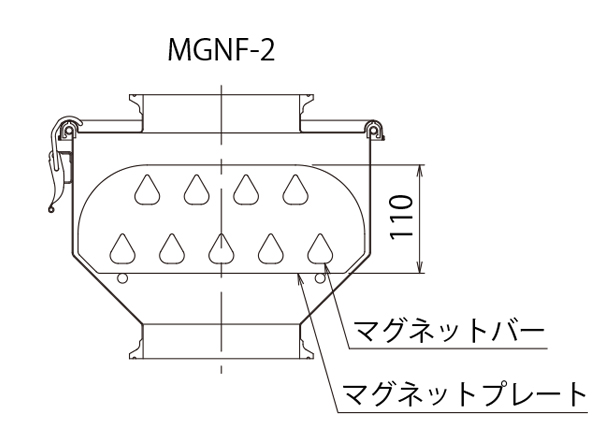

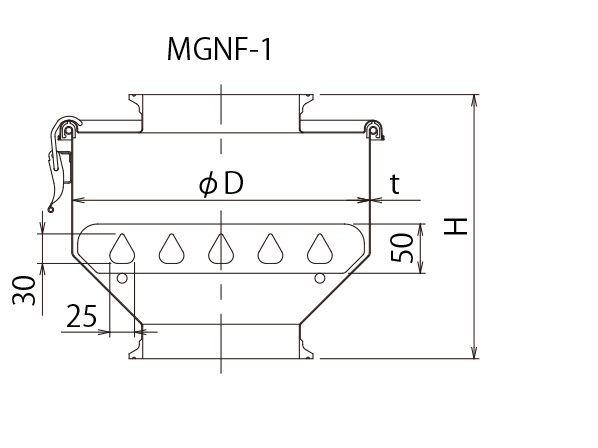

寸法参考図

サイズ表

型式	重量	外装径	高さ	ノズル上下	マグネットバー	マグネットバー	納期
2段タイプ	kg	D	H	ヘルールサイズ	段数	本数（1段目+2段目）	日
MGNF-2-CTH-24-K	7.5	240	253	100A（協和）	2	7（3+4）	35
MGNF-2-CTH-24-O	7.5	240	253	100A（オサメ）	2	7（3+4）	35
MGNF-2-CTH-30-K	12	300	268	150A（協和）	2	9（4+5）	35
MGNF-2-CTH-30-O	12	300	268	150A（オサメ）	2	9（4+5）	35
MGNF-2-CTH-36-K	18	360	293	200A（協和）	2	11（5+6）	35
MGNF-2-CTH-36-O	18	360	293	200A（オサメ）	2	11（5+6）	35

サイズの変更等はできますか？: 設置場所に合わせて接続形状、サイズ等を変更できます。
また、マグネットバーのピッチ、長さ、段数、本数の変更も可能です。

ヘルール接続以外もありますか？: ご指定の継手種類・サイズにて製作いたします。

丸型のマグネットバーでも製作できますか？: 可能です。

80℃以上でも使えるマグネットバーはありませんか？: 丸型のマグネットバーになりますが、耐熱磁石（120℃）があります。

液体にも使用したいのですが。: 液体用マグネットフィルターの製作も承りますので、まずはお問い合わせください。
