製品仕様
窓枠・保護カバー・格子網…SUS304
平パッキン…シリコンゴム
窓…耐熱強化ガラス
ローレットノブ…SUS304
※クランプバンド、ヘルールガスケットは別売りです。
ヘルール適用サイズ：1.5S、2S、3S、4S
その他のサイズはお問い合わせください。
ヘルール接続ののぞき窓（サイトグラス）です。
保護カバーと格子網で窓部への衝撃を保護し、破損を防ぎます。
○容器等のヘルールに取り付けることで、容器内部の状態を確認できます。
○外部から衝撃が加わったときに、窓部が割れるのを防ぎます。また、ほこりの付着も防止します。
○容器内部から圧力がかかり窓が割れた場合に、それが飛散するのを防ぎます。
○窓部には衝撃に強い耐熱強化ガラスを使用しています。
内外からの衝撃を防ぎ、ふたつのリスクを回避

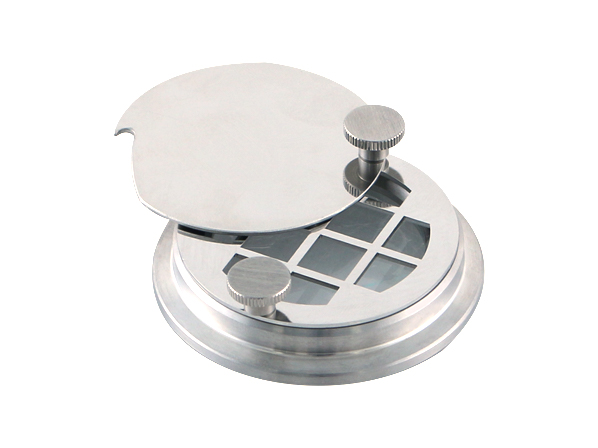

NM-Fにはスライド式のカバーを採用し、のぞき窓への衝撃を防止。ガラスが割れ、それが容器内に混入してしまう可能性を低減できます。

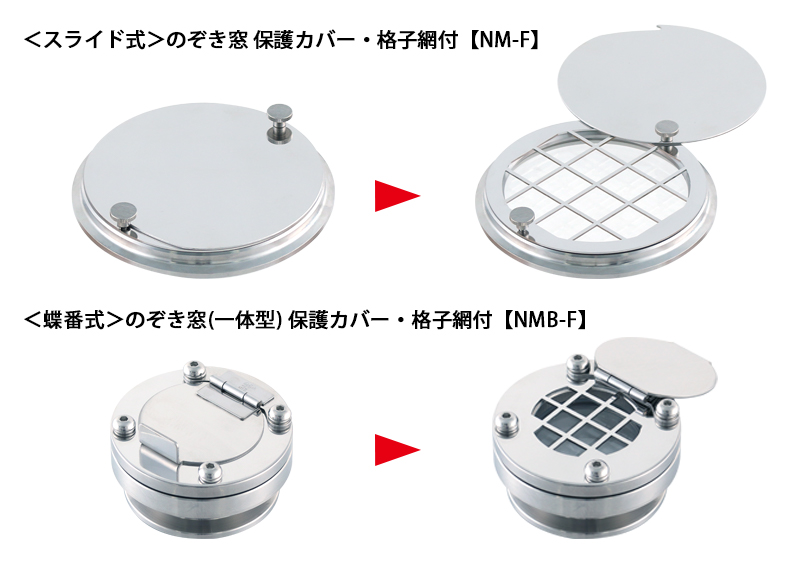

カバーはネジで押さえつけられているため、衝撃を受けても開きにくくなっています。「【NMB-F】のぞき窓（一体型） 保護カバー・格子網付」で採用している蝶番式に比べると開閉はしにくいですが、蝶番式とは違い内部から衝撃や圧力が加わってもカバーが開きにくいのが特長です。ガラスが割れ、それが外に飛散することで作業者が負傷するリスクを回避します。
すべて分解可能、サニタリー性にも配慮

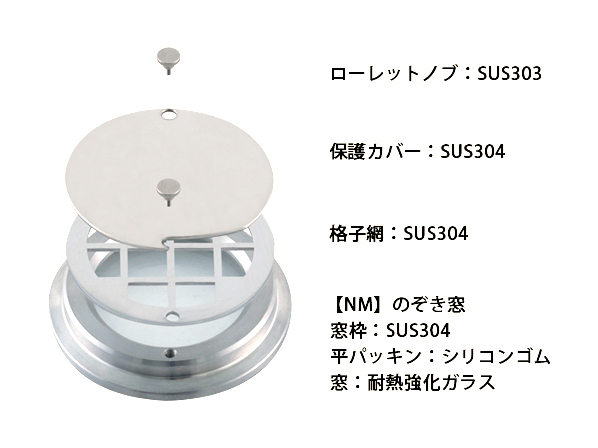

画像で示している全7つのパーツに分解し、洗浄、滅菌できます。本製品の場合、工具は一切使わず分解でき、取り扱いが簡単です。
お客様の使用環境・ご要望に応じた各種特注にも対応
お客様のご要望に応じてサイズや窓部の材質を変更したり、窓の外側にカメラを取り付けることもできます。直接のぞき込むことが難しい大型タンクであっても、カメラを取り付ければタンクの中を簡単にモニタリング可能です。
何かお悩みのことがありましたら、まずはお気軽にご相談ください。
【製品選定時に】こちらもお読みください

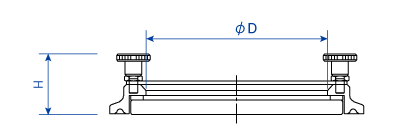

寸法参考図
サイズ表
| 型式 | ヘルール | 可視範囲 | 高さ | 耐圧強度 | 納期 |
|---|---|---|---|---|---|
| サイズ | φD | H | MPa | 日 | |
| NM-F-1.5S | 1.5S | 27 | 20.5 | 0.18 | 14 |
| NM-F-2S | 2S | 41 | 20.5 | 0.18 | 14 |
| NM-F-3S | 3S | 65 | 20.5 | 0.18 | 14 |
| NM-F-4S | 4S | 90 | 20.5 | 0.16 | 14 |
- ラインナップ以外のサイズは製作できますか？
サイズによっては対応できますので、お問い合わせください。
- ライトやワイパーは付けられますか？
特注対応として、形状を変えるなどして取り付け可能です。お客様のご要望を営業担当にお伝えください。なお、ライトについてはライト付きヘルールクランプバンド(【LA】、【LC】)を使用する方法もあります。
- カバーをパンチング加工にするなどの特注には対応していますか？
対応しています。その他特注につきましてもお気軽にお問い合わせください。※20号タンクに使用する場合 所轄の消防署によってはカバーの加工に制限を受ける可能性もございます。詳しくは所轄の消防署へお問い合わせください。
- ガラス以外の材質はありますか？
アクリル等、特注で対応します。過去にはゲルマニウムを窓材とした赤外窓仕様も製作しました。
お客様の要望に合わせた装置の提案を致します
MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
