製品仕様
本体（窓枠下）…SUS316L
カバー（窓枠上）・ボルト・ワッシャー…SUS304
平パッキン…シリコンゴム
窓…耐熱強化ガラス
※クランプバンド、へルールガスケットは別売りです。
へルール適用サイズ：1.5S、2S、3S、4S
その他のサイズはお問い合わせください。
〇容器等のへルールに取り付けることで、容器内部の状態を確認できます。
〇へルールから取り外す際に、ガラスが脱落しないので安全です。
〇全て分解・洗浄・滅菌できる、ハイジェニックなのぞき窓です。
〇接液部はSUS316Lで耐食性に優れています。
〇内面をテーパー形状にし、視野を最大限に確保しました。
○窓部には衝撃に強い耐熱強化ガラスを使用しており、消防法 20号タンクのサイトグラスとしても使用可能です。
※20号タンクにご使用の際は、必ず容器を設置する市区町村の消防署に使用可否をご確認ください。

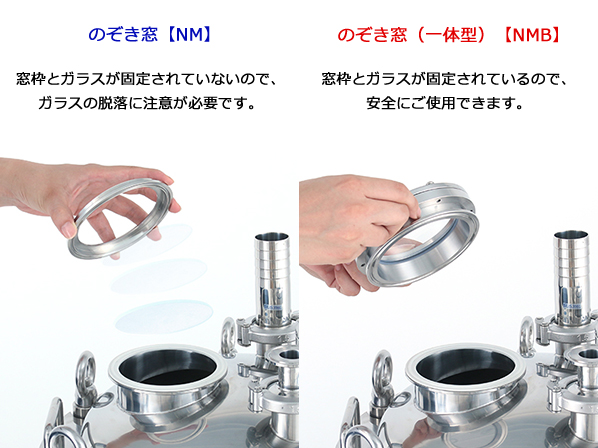

一体型のぞき窓は窓枠とガラスが固定されているので、ガラスが脱落しません。
ガラスの落下による破損やケガ、破片の混入を防ぎます。
さまざまなのぞき窓があります
ワイパー付き、ライト付き、カバー付き…さまざまなラインナップをご用意しております。
オーダーメイド事例

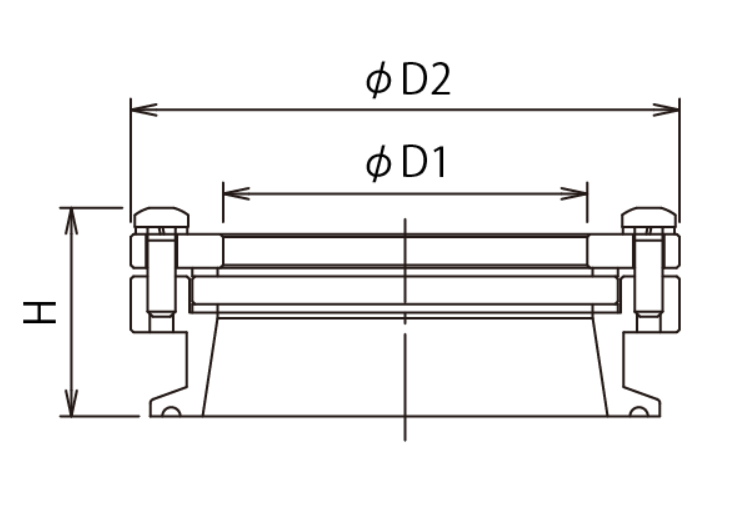

寸法参考図
サイズ表
| 型式 | へルール | 質量 | 可視範囲 | 外径 | 高さ | 耐圧強度 | 納期 |
|---|---|---|---|---|---|---|---|
| サイズ | kg | D1 | D2 | H | （常温） | 日 | |
| NMB-1.5S | 1.5S | 0.3 | 27 | 60 | 37 | 0.18MPa | 2~3 |
| NMB-2S | 2S | 0.4 | 41 | 73 | 37 | 0.18MPa | 2~3 |
| NMB-3S | 3S | 0.7 | 65 | 98 | 37 | 0.18MPa | 2~3 |
| NMB-4S | 4S | 1.0 | 90 | 126 | 37 | 0.16MPa | 2~3 |
- ライトが付いたものはありますか？
LEDライト付きの【NMB-LA】【NMB-LC】があります。
- ワイパーが付いたものはありますか？
ワイパー付きの一体型のぞき窓【NMBW】があります。
- 窓をガラスではなく他の材質に変更できますか？
アクリル等で対応できるかと思います。詳細はお問い合わせください。
- ラインナップ以外のサイズは製作できますか？
お問い合わせください。
- ハイジェニック（hygienic）とはどういう意味ですか？
サニタリー（sanitary）と同様、「衛生的な」という意味で使用しています。
- 容器内が真空状態でも使用できますか？
使用できます。
