製品仕様
容器本体・蓋・取っ手…SUS304
クランプバンド…SCS13
パッキン…シリコンゴム
吊りラグ（40、50サイズのみ）…SUS304
開口部…4Sヘルール
●表面処理: 内外面バフ研磨
架台付きの製品もあります。（【PCN-ASC】）
容量：10L、20L、30L、40L、50L
その他の容量についてはお問い合わせください。
JAN: 4589691033888
○作業に合わせて容器の取り付け・取り外しができます。
○容器にブラケット（取付サポート）が付いているので、装置の一部に組み込むことができます。
○ブラケットは、ねじ等で固定できるように穴が2ヶ所開いています。
○40L、50Lの容器は吊り上げ用に金具（穴）を取り付けています。
○容器やブラケットはオーダーメイドできます。
ご使用に合わせて、アクセサリーを選定できます。
加圧容器を安全にご使用する為に必要です。
圧力指示の読み取りが容易で、取り扱いも簡単です。
寸法参考図
サイズ表
| 型式 | 容量 | 重量 | 内径 | 高さ | ドレン | 板厚 | 使用圧力 | 納期 |
|---|---|---|---|---|---|---|---|---|
| L | kg | D | H | サイズ | t | （常温） | 日 | |
| PCN-BRK-10 | 10 | 5.3 | 208.3 | 389 | 1S | 1.5 | 0~0.4MPa | 25 |
| PCN-BRK-20 | 20 | 7.2 | 259.4 | 488 | 1S | 1.5 | 0~0.4MPa | 25 |
| PCN-BRK-30 | 30 | 11 | 309.5 | 529 | 1.5S | 2.0 | 0~0.4MPa | 25 |
| PCN-BRK-40 | 40 | 16 | 345.6 | 559 | 1.5S | 2.0 | 0~0.18MPa | 25 |
| PCN-BRK-50 | 50 | 18 | 396.4 | 559 | 1.5S | 2.0 | 0~0.18MPa | 25 |
- 排出口の種類やサイズ、位置は変更できますか？
変更可能です。ご希望をお聞かせください。
- 容量や大きさの変更、ブラケットの仕様変更はできますか？
変更可能です。ご希望をお聞かせください。
- 架台付きのものはありますか？
加圧容器 架台付【PCN-ASC】がございます。
- 容器をフォークリフトで持ち上げたいのだが…
フォークリフト用の金具を取り付けいたします。
- バルブや蓋に付ける部品なども一緒に購入できますか。
可能です。
お客様の要望に合わせた装置の提案を致します
MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
同カテゴリーのカスタマイズ製品事例

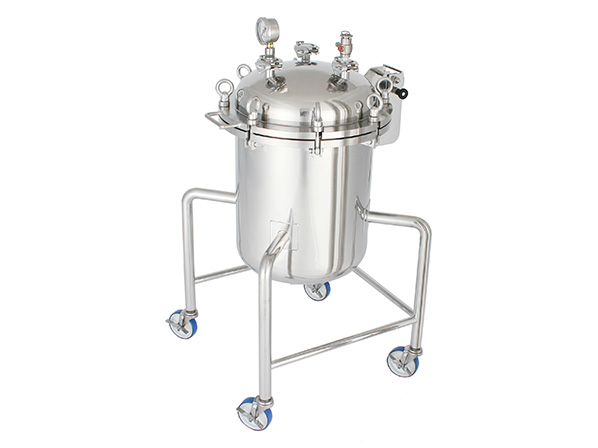

- オープン型加圧容器 蓋開閉用蝶番付【採用事例】重たい蓋の安全な開閉をサポートするカスタマイズ
