製品仕様
容器本体、取っ手、袴、蓋…SUS304
クランプバンド…SCS13
Oリング・パッキン…シリコンゴム（オプション…フッ素ゴム）
●表面処理：内外面バフ研磨

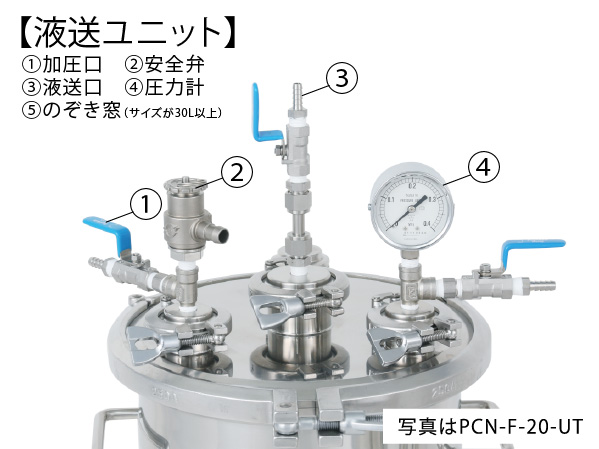

【アクセサリーセット】
①加圧口
②安全弁
③液送口

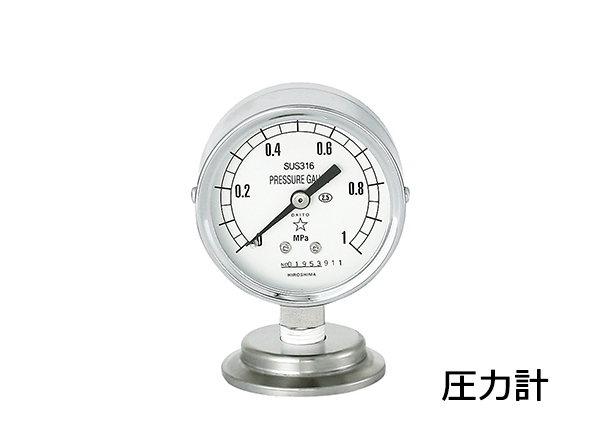

④圧力計
（⑤のぞき窓）
※容量30L以上の容器にはのぞき窓が2つ付属します。
容量：10L、20L、30L、40L、50L、80L
その他の容量についてはお問い合わせください。
JAN: 4589691013972
圧送用の装置を探しているけど、どんな部品が必要かわからない…
最低限必要なアクセサリーを揃えたい…
そんなお客様のために、日東金属工業がお勧めする圧送に必要な基本セットをご用意しました。

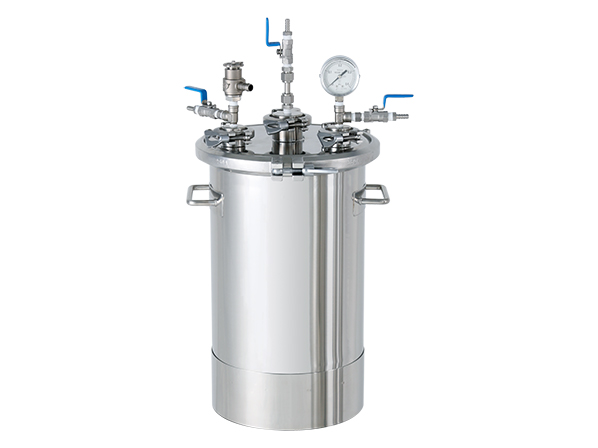

- 開口部がへルールタイプの圧力容器です。
- 口径と容器内径が同じストレートタイプの容器で、内部の洗浄が容易に行えます。
- 受注生産品ですので、「寸法」「材質」の変更や用途に合わせて特注加工ができます。
圧送ユニット セット内容
開口部がへルールタイプの圧力容器です。
口径と容器内径が同じストレートタイプです。
加圧口 （2個）
容器にエアー等を送るためのジョイントです。
ヘルールタイプですので、取付、取り外しが容易です。
ボールバルブ付きで簡単に開閉できます。
ホース口（タケノコニップル）付きでホース接続が容易です。
加圧口は二個設置してあり、一つは加圧用、もう一つは圧抜き用に使います。
寸法参考図
サイズ表
| 型式 | 容量 | 内径 | 開口部 | 内高 | 容器高 | 容器全高 | 板厚 | 蓋ノズル | 使用圧力 | 納期 |
|---|---|---|---|---|---|---|---|---|---|---|
| L | D1 | ヘルール | H1 | H2 | H3 | t | サイズ | （常温） | 日 | |
| PCN-F-10-UT | 10 | 208.3 | 200A | 340 | 350 | 396 | 1.5 | 1.5S：3個 | 0～0.18MPa | 30 |
| PCN-F-20-UT | 20 | 259.4 | 250A | 440 | 450 | 497 | 1.5 | 1.5S：3個 2S：1個 | 0～0.18MPa | 30 |
| PCN-F-30-UT | 30 | 309.5 | 300A | 460 | 470 | 517 | 2.0 | 1.5S：3個 2S：2個 | 0～0.18MPa | 30 |
| PCN-F-40-UT | 40 | 345.6 | 350A | 490 | 500 | 547 | 2.0 | 1.5S：3個 2S：2個 | 0～0.18MPa | 30 |
| PCN-F-50-UT | 50 | 396.4 | 400A | 490 | 500 | 547 | 2.0 | 1.5S：3個 2S：2個 | 0～0.18MPa | 40 |
| PCN-F-80-UT | 80 | 396.4 | 400A | 730 | 740 | 787 | 2.0 | 1.5S：3個 2S：2個 | 0～0.18MPa | 40 |
お客様の要望に合わせた装置の提案を致します
MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
同カテゴリーのカスタマイズ製品事例
- ジャケット付加減圧混合容器【採用事例】一定温度内で撹拌・混合をおこなうステンレス圧力容器
材料メーカー様納入
〇一定温度内で撹拌・混合を行なうステンレス圧力容器のオーダーメイド事例です。
・一定温度内にて材料を撹拌混合し、底より材料を排出します。

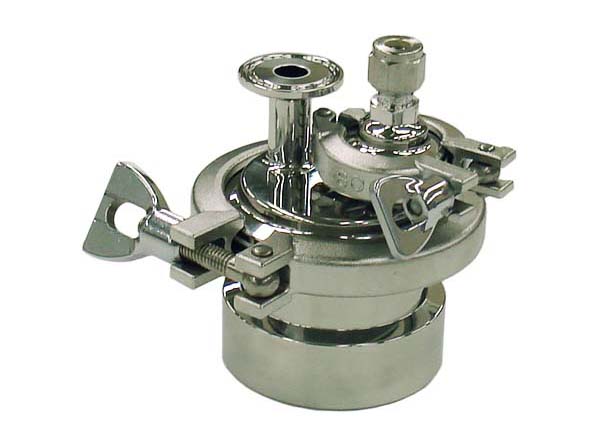

- 100ml 加圧容器 ヘルールタイプ【採用事例】試薬の保管・圧送用ボトル
製薬メーカー様納入
〇試薬の保管、圧送用に使用するステンレス容器（ボトル）のオーダーメイド事例です。
・キャップヘルール、ヘルールクランプ、継手等により上部が重いため、転倒防止に容器底の外寸を大きく重くしています。
