製品仕様
容器本体・蓋・取っ手…SUS304
クランプバンド…SCS13
Oリング…シリコンゴム

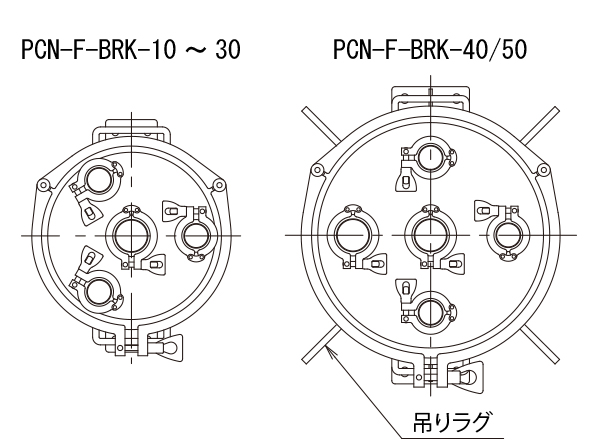

吊りラグ（40、50サイズのみ）…SUS304
●表面処理: 内外面バフ研磨
サイズによりヘルールの個数やサイズが変わります。
架台付きの製品もあります。（【PCN-F-ASC】）
容量：10L、20L、30L、40L、50L
その他の容量についてはお問い合わせください。
JAN: 4589691033956

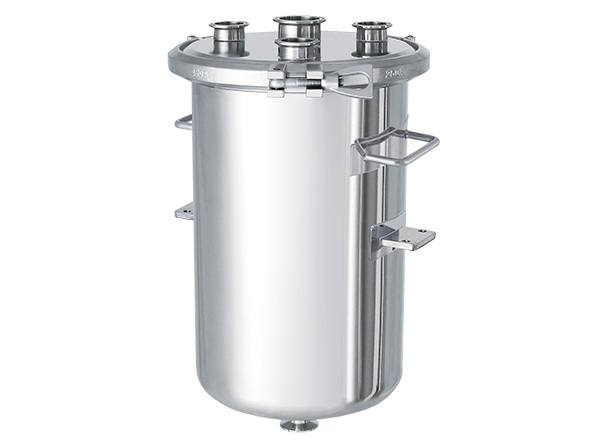

○作業に合わせて容器の取り付け・取り外しができます。
○容器にブラケット（取付サポート）が付いているので、装置の一部に組み込むことができます。
○ブラケットは、ねじ等で固定できるように穴が2ヶ所開いています。
○40L、50Lの容器は吊り上げ用に金具（穴）を取り付けています。
○容器やブラケットはオーダーメイドできます。

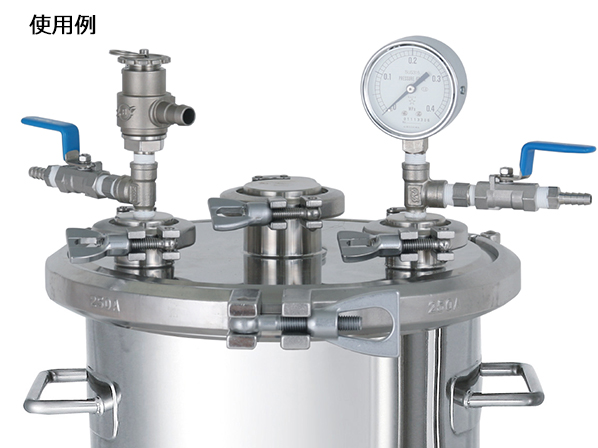

ご使用に合わせて、アクセサリーを選定できます。
加圧容器を安全にご使用する為に必要です。
圧力指示の読み取りが容易で、取り扱いも簡単です。

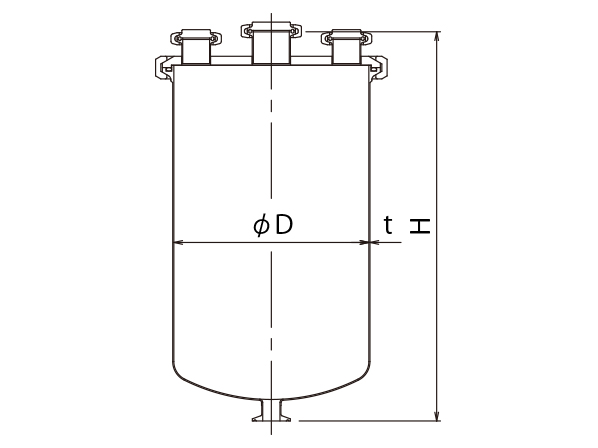

寸法参考図
サイズ表
| 型式 | 容量 | 重量 | 内径 | 高さ | ドレン | 板厚 | 使用圧力 | 納期 |
|---|---|---|---|---|---|---|---|---|
| L | kg | D | H | サイズ | t | （常温） | 日 | |
| PCN-F-BRK-10 | 10 | 11 | 208.3 | 414 | 1S | 1.5 | 0~0.18MPa | 35 |
| PCN-F-BRK-20 | 20 | 21 | 259.4 | 516 | 1S | 1.5 | 0~0.18MPa | 35 |
| PCN-F-BRK-30 | 30 | 33 | 309.5 | 536 | 1.5S | 2.0 | 0~0.18MPa | 35 |
| PCN-F-BRK-40 | 40 | 43 | 345.6 | 566 | 1.5S | 2.0 | 0~0.18MPa | 35 |
| PCN-F-BRK-50 | 50 | 52 | 396.4 | 566 | 1.5S | 2.0 | 0~0.18MPa | 40 |
- 排出口の種類やサイズ、位置は変更できますか？
変更可能です。ご希望をお聞かせください。
- 容量や大きさの変更、ブラケットの仕様変更はできますか？
変更可能です。ご希望をお聞かせください。
- 架台付きのものはありますか？
ヘルールオープン加圧容器 架台付【PCN-F-ASC】がございます。
- 容器をフォークリフトで持ち上げたいのだが…
フォークリフト用の金具を取り付けいたします。
- バルブや蓋に付ける部品なども一緒に購入できますか。
可能です。
