製品仕様: 容器本体…SUS304
ジャケット…SUS304
取っ手、袴…SUS304
蓋…SUS304
クランプバンド…SCS13
パッキン…シリコンゴム（オプション…フッ素ゴム）
ジャケット部ノズル…1Sヘルール
●表面処理：内外面バフ研磨
容量：10L、20L、30L、40L、50L、80L
その他の容量についてはお問い合わせください。
JAN: 4582136046962
選べるオプション加工について

品番：PCN-F-J

【PCN-F-J】ジャケット型へルールオープン加圧容器

開口部がへルールタイプの圧力容器です。口径と容器内径が同じストレートタイプで、スチームや水で温度調節できるジャケット付きのステンレスタンクです。

バリエーション選択

バリエーションを選択してください

お気に入りに登録する

より細かなご要望がある方はこちら

各種ダウンロード

図面ダウンロード(会員)

特長

サイズ表

Q＆A

カスタマイズ事例

○【PCN-F】に内容液の保温・冷却用のジャケットを付けました。

○ご使用に合わせて、アクセサリーを選定できます。

○受注生産品ですので、「寸法」「材質」の変更や用途に合わせて特注加工できます。

加圧容器用アクセサリー

「最低限必要なアクセサリを容器と一緒に揃えたい」「どのような部品が必要かわからない」ときには、圧送に必要な容器と各種アクセサリがセットになったこちらの製品がおすすめです。

加圧容器圧送ユニットを見る

断熱カバーで温調効率UP！

断熱カバーの詳細を見る

キャスター脚付きの製品もあります

この製品の詳細を見る

ご希望にあわせて選べる圧力容器

キャスター付き、ジャケット付きなど、さまざまタイプのステンレス製圧力容器を製作しています。

圧力容器の製品ラインナップを見る

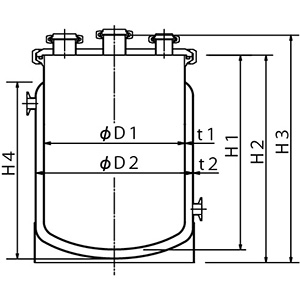

寸法参考図

サイズ表

型式	容量	重量	内径	内径	内高	容器高	全高	ジャケット高
	L	㎏	D1	D2	H1	H2	H3	H4
PCN-F-J-10	10	16	208.3	259.4	340	375	421	315
PCN-F-J-20	20	23.5	259.4	309.5	440	475	522	402
PCN-F-J-30	30	33	309.5	345.6	460	490	537	426
PCN-F-J-40	40	42	345.6	396.4	490	525	572	453
PCN-F-J-50	50	48.5	396.4	450	490	525	572	443
PCN-F-J-80	80	59	396.4	450	730	765	812	683

全幅	板厚	板厚	開口部	使用圧力(常温)	使用圧力(常温)	納期	RoHS
W	t1	t2	へルール	本体	ジャケット	日
337	1.5	1.5	200A	0～0.18MPa	0～0.18MPa	35	○
394	1.5	2.0	250A	0～0.18MPa	0～0.18MPa	35	○
432	2.0	2.0	300A	0～0.18MPa	0～0.18MPa	35	○
486	2.0	2.0	350A	0～0.18MPa	0～0.18MPa	35	○
542	2.0	2.0	400A	0～0.18MPa	0～0.18MPa	40	○
542	2.0	2.0	400A	0～0.18MPa	0～0.18MPa	40	○

容器の材質は変更できますか？: できます。SUS316Lがあります

耐食性が必要なのですが…: フッ素樹脂コーティングの表面処理ができます。

カタログにないサイズ、容量はできますか？: 近い容量の容器の高さを変えて製作いたします。

パッキンの材質は変更できますか？: 内容物と相性の良い材質に変更できます。詳しくはお問い合わせください。

お客様の要望に合わせた装置の提案を致します

MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。

ジャケット付き容器のカスタマイズ事例を見るカスタマイズについて相談する
