製品仕様
容器本体…SUS304
ジャケット…SUS304
取っ手、袴…SUS304
蓋…SUS304
クランプバンド…SCS13
Oリング・パッキン…シリコンゴム（オプション…フッ素ゴム）
ジャケット部ノズル…1Sヘルール
●表面処理：内外面バフ研磨
【アクセサリーセット】 ①加圧口 ②安全弁 ③液送口 ④圧力計 （⑤のぞき窓）
※容量30L以上の容器にはのぞき窓が2つ付きます。
容量：10L、20L、30L、40L、50L、80L
その他の容量についてはお問い合わせください。
JAN: 4589691014115
○【PCN-F-J】とアクセサリーのセットです。
○ご使用に合わせて、アクセサリーを選定出来ます。
○受注生産品ですので、「寸法」「材質」の変更や用途に合わせて特注加工が出来ます。
【セット内容】 ①加圧口 ②安全弁 ③液送口 ④圧力計 ⑤のぞき窓（容量30L以上のみ）
ジャケットタンクには、温調効率を向上させる断熱カバーの装着がおすすめです。
圧送用の装置を探しているけど、どんな部品が必要かわからない…
最低限必要なアクセサリーを揃えたい…
そんなお客様のために、MONOVATEがお勧めする圧送基本セットをご用意しました。

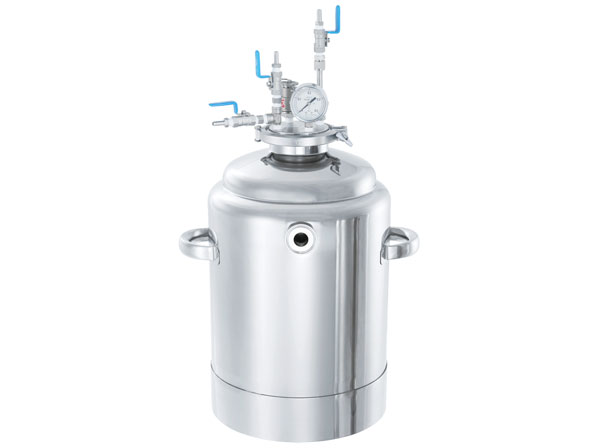

開口部がへルールタイプの圧力容器です。
口径と容器内径が同じストレートタイプで、
スチームや水で温度調節できるジャケット付きのステンレスタンクです。
加圧口 （2個）
容器にエアー等を送るためのジョイントです。
ヘルールタイプですので、取付、取り外しが容易です。
ボールバルブ付きで簡単に開閉できます。
ホース口（タケノコニップル）付きでホース接続が容易です。
加圧口は二個設置してあり、一つは加圧用、もう一つは圧抜き用に使います。
寸法参考図
サイズ表
| 型式 | 容量 | 内径 | 開口部 | 内径 | 内高 | 容器高 | 全高 | 板厚 | 重量 | 使用圧力(常温) | 使用圧力(常温) | 納期 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D1 | ヘルール | D2 | H1 | H2 | H3 | ｔ1 | kg | 本体 | ジャケット | 日 | |
| PCN-F-J-10-UT | 10 | 208.3 | 200A | 259.4 | 340 | 375 | 421 | 1.5 | 17 | 0～0.18MPa | 0～0.18MPa | 35 |
| PCN-F-J-20-UT | 20 | 259.4 | 250A | 309.5 | 440 | 475 | 522 | 1.5 | 24.5 | 0～0.18MPa | 0～0.18MPa | 35 |
| PCN-F-J-30-UT | 30 | 309.5 | 300A | 345.6 | 460 | 490 | 537 | 2.0 | 34 | 0～0.18MPa | 0～0.18MPa | 35 |
| PCN-F-J-40-UT | 40 | 345.6 | 350A | 396.4 | 490 | 525 | 572 | 2.0 | 43 | 0～0.18MPa | 0～0.18MPa | 35 |
| PCN-F-J-50-UT | 50 | 396.4 | 400A | 450 | 490 | 525 | 572 | 2.0 | 49.5 | 0～0.18MPa | 0～0.18MPa | 40 |
| PCN-F-J-80-UT | 80 | 396.4 | 400A | 450 | 730 | 765 | 812 | 2.0 | 60 | 0～0.18MPa | 0～0.18MPa | 40 |
