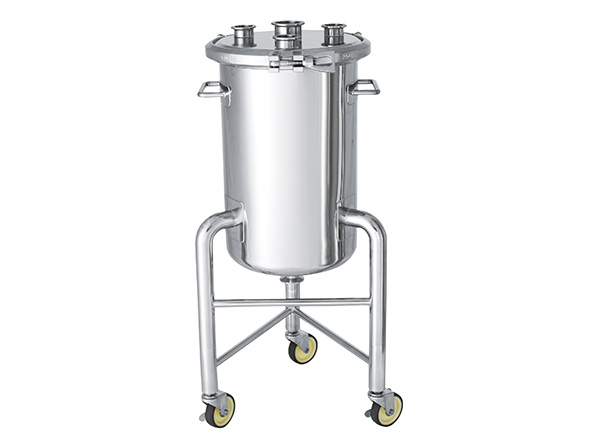

製品仕様
容器本体…SUS304
取っ手、脚…SUS304
蓋…SUS304
クランプバンド…SCS13
パッキン…シリコンゴム（オプション…フッ素ゴム）
キャスター…SUS+ウレタン車（内ストッパー付2個）
●表面処理：内外面バフ研磨
容量：10L、20L、30L、40L、50L、80L
その他の容量についてはお問い合わせください。
JAN: 4582136046900
○オープン型の為、洗浄が容易に行えます。
○ご使用に合わせて、アクセサリーを選定出来ます。
○下部排出の為、内容物が残留なく排出出来ます。
○受注生産品ですので、「寸法」「材質」の変更や用途に合わせて特注加工が出来ます
加圧容器用アクセサリー排出口のカスタマイズができます

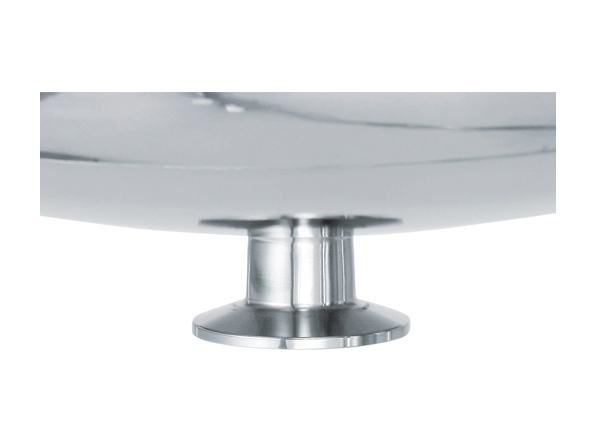

排出口（ドレン）の標準仕様はヘルール継手ですが、内容物や配管に合わせて排出口の「種類」や「サイズ」を変更できます。
配管やバルブにあわせた仕様で製作、お客様ご指定の継手での製作も可能です。
各種バルブを取り付けできます
関連製品
「最低限必要なアクセサリを容器と一緒に揃えたい」「どのような部品が必要かわからない」ときには、圧送に必要な容器と各種アクセサリがセットになったこちらの製品がおすすめです。
ご希望にあわせて選べる圧力容器
キャスター付き、ジャケット付きなど、さまざまタイプのステンレス製圧力容器を製作しています。
寸法参考図
サイズ表
| 型式 | 容量 | 重量 | 内径 | 内高 | 容器高 | 全高 | 脚幅 | 板厚 | ドレン | 脚本数 | 使用圧力 | 耐荷重 | 納期 | RoHS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | ㎏ | D1 | H1 | H3 | H4 | W | ｔ | サイズ | 本 | （常温） | ㎏ | 日 | ||
| PCN-F-L-10 | 10 | 16 | 208.3 | 368 | 668 | 714 | 324 | 1.5 | 1S | 3 | 0～0.18MPa | 122 | 35 | ○ |
| PCN-F-L-20 | 20 | 19.5 | 259.4 | 469 | 769 | 816 | 368 | 1.5 | 1S | 3 | 0～0.18MPa | 122 | 35 | ○ |
| PCN-F-L-30 | 30 | 28 | 309.5 | 489 | 789 | 836 | 413 | 2.0 | 1.5S | 3 | 0～0.18MPa | 122 | 35 | ○ |
| PCN-F-L-40 | 40 | 34 | 345.6 | 519 | 819 | 866 | 444 | 2.0 | 1.5S | 3 | 0～0.18MPa | 122 | 35 | ○ |
| PCN-F-L-50 | 50 | 40.5 | 396.4 | 519 | 819 | 866 | 405 | 2.0 | 1.5S | 4 | 0～0.18MPa | 163 | 40 | ○ |
| PCN-F-L-80 | 80 | 47 | 396.4 | 759 | 1059 | 1106 | 405 | 2.0 | 1.5S | 4 | 0～0.18MPa | 163 | 40 | ○ |
- 容器の材質は変更出来ますか？
出来ます。SUS316L があります。
- 耐食性が必要なのですが…
フッ素樹脂コーティングの表面処理が出来ます。
- カタログにないサイズ、容量はできますか？
近い容量の容器の高さを変えて製作いたします。
お客様の要望に合わせた装置の提案を致します
MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
同カテゴリーのカスタマイズ製品事例

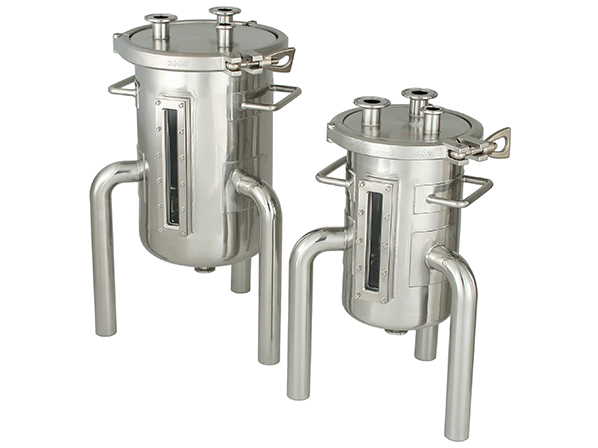

- ヘルールオープン加圧容器 角窓 脚付【採用事例】注射剤製造工程で薬液の不純物などを濾すフィルターケース
