製品仕様: 容器本体…SUS304
ジャケット…SUS304
取っ手、脚…SUS304
キャップヘルール…SUS304、Rc1/4サイズのタップ(ネジ)穴×4
クランプバンド…SCS13
パッキン…シリコンゴム（オプション/フッ素ゴム）
キャスター…SUS+ウレタン車（内ストッパー付2個）
ジャケット部ノズル…1Sヘルール
開口部…4Sヘルール
●表面処理：内外面バフ研磨
JAN: 4582136046467
選べるオプション加工について

品番：PCN-J-L

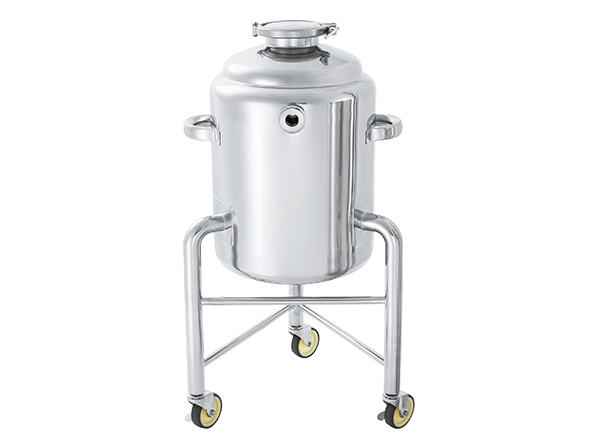

【PCN-J-L】ジャケット型加圧容器　脚付

開口部がへルール（4Sサイズ）のスタンダードな圧力容器です。スチームや水で温度調節できるジャケット付きで、タンクごと移動できるキャスター脚付きのステンレスタンクです。

バリエーション選択

バリエーションを選択してください

お気に入りに登録する

より細かなご要望がある方はこちら

各種ダウンロード

図面ダウンロード(会員)

特長

サイズ表

Q＆A

カスタマイズ事例

○【PCN-L】に内容液の保温・冷却用のジャケットを付けました。

○ご使用に合わせて、アクセサリーを選定出来ます。

○下部排出の為、内容物が残留なく排出出来ます。

○【PCN-F-J-L】と比べ、蓋とクランプが軽く取扱いやすいです。

○キャップヘルールにはRc1/4サイズのタップ(ネジ)穴が4か所開けられており、各種アクセサリを取り付けられます(タップ穴のサイズや数は特注にて変更できます)。

加圧容器用アクセサリー

ジャケットタンクには、温調効率を向上させる断熱カバーの装着がおすすめです。

排出口のカスタマイズができます

排出口（ドレン）の標準仕様はヘルール継手ですが、内容物や配管に合わせて排出口の「種類」や「サイズ」を変更できます。配管やバルブにあわせた仕様で製作、お客様ご指定の継手での製作も可能です。

各種バルブを取り付けできます

排出口にはヘルール接続のバルブを取り付けできます。バルブの選定もお任せいただければ、容器と一緒にご提供できます。タンク底バルブでの製作も可能です。

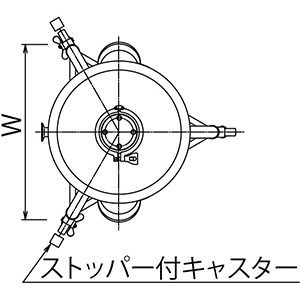

寸法参考図

サイズ表

型式	容量	重量	内径	開口部	内径	内高	ドレン高	容器高	全高	ジャケット高
	L	㎏	D1	D2	D3	H1	H2	H3	H4	H5
PCN-J-L-10	10	11.5	208.3	97.6	259.4	389	300	689	702	302
PCN-J-L-20	20	16	259.4	97.6	309.5	488	300	788	801	391
PCN-J-L-30	30	21	309.5	97.6	345.6	529	300	829	842	413
PCN-J-L-40	40	25	345.6	97.6	396.4	559	300	859	872	439
PCN-J-L-50	50	30	396.4	97.6	450	559	300	859	872	431

脚幅	板厚	板厚	ドレン	脚本数	使用圧力(常温)	使用圧力(常温)	耐荷重	納期	RoHS
W	t1	t2	サイズ	本	本体	ジャケット	㎏	日
368	1.5	1.5	1S	3	0～0.4MPa	0～0.18MPa	122	30	○
413	1.5	2.0	1S	3	0～0.4MPa	0～0.18MPa	122	30	○
444	2.0	2.0	1.5S	3	0～0.4MPa	0～0.18MPa	122	30	○
488	2.0	2.0	1.5S	3	0～0.18MPa	0～0.18MPa	122	30	○
479	2.0	2.0	1.5S	4	0～0.18MPa	0～0.18MPa	259	30	○

容器の材質は変更出来ますか？: 出来ます。SUS316L があります。

耐食性が必要なのですが…: フッ素樹脂コーティングの表面処理が出来ます。

カタログにないサイズ、容量はできますか？: 近い容量の容器の高さを変えて製作いたします。

お客様の要望に合わせた装置の提案を致します

MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
