製品仕様: 容器本体…SUS304
ジャケット…SUS304
取っ手、脚…SUS304
蓋…SUS304
O リング…シリコンゴム
キャスター…SUS+ウレタン車（内ストッパー付2個）
ジャケット部ノズル…1Sヘルール
●表面処理：内外面バフ研磨
容量：20L、30L、40L、50L、80L、100L、150L、200L
その他の容量についてはお問い合わせください。
JAN: 4582136046757
選べるオプション加工について

品番：PCN-O-J-L

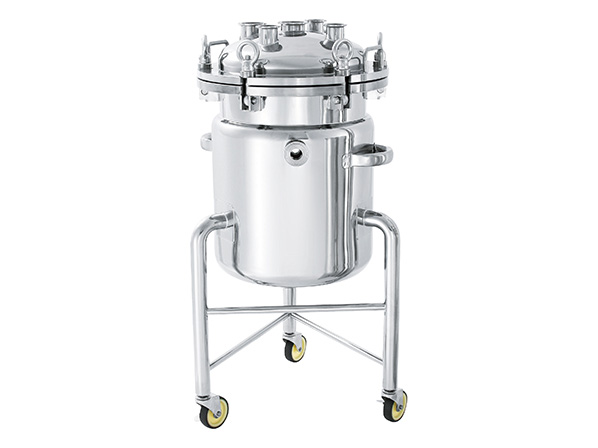

【PCN-O-J-L】ジャケット型フランジオープン加圧容器　脚付

開口部がフランジタイプで、タンクごと移動できるキャスター脚付きの圧力容器です。口径と容器内径が同じストレートタイプで、スチームや水で温度調節できるジャケット付きのステンレスタンクです。

バリエーション選択

バリエーションを選択してください

お気に入りに登録する

より細かなご要望がある方はこちら

各種ダウンロード

図面ダウンロード(会員)

特長

サイズ表

Q＆A

カスタマイズ事例

○【PCN-O-J-L】とアクセサリーのセットです。

○蓋開閉時に部品が脱落しにくいスイングボルト式です。

○ご使用に合わせて、アクセサリーを選定できます。

○受注生産品ですので、「寸法」「材質」の変更や用途に合わせて特注加工できます。

加圧容器用アクセサリー

ジャケットタンクには、温調効率を向上させる断熱カバーの装着がおすすめです。

排出口のカスタマイズができます

排出口（ドレン）の標準仕様はヘルール継手ですが、内容物や配管に合わせて排出口の「種類」や「サイズ」を変更できます。配管やバルブにあわせた仕様で製作、お客様ご指定の継手での製作も可能です。

各種バルブを取り付けできます

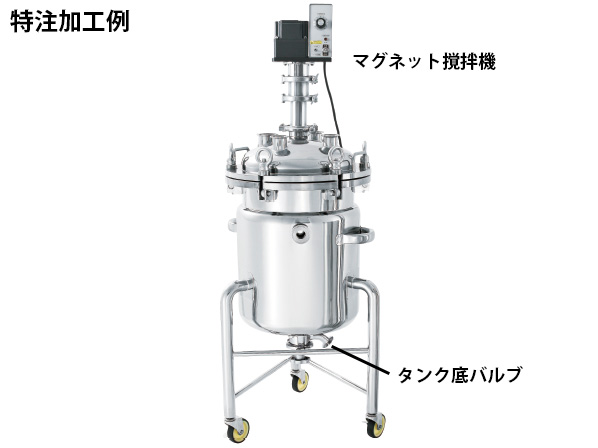

排出口にはヘルール接続のバルブを取り付けできます。バルブの選定もお任せいただければ、容器と一緒にご提供できます。タンク底バルブでの製作も可能です。

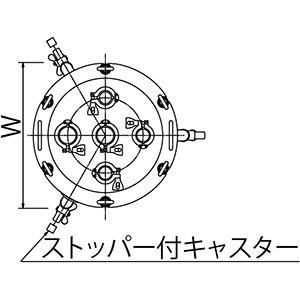

寸法参考図

サイズ表

型式	容量	重量	内径	内径	フランジ径	内高	ドレン高	容器高	蓋高	全高	ｼﾞｬｹｯﾄ高
	L	㎏	D1	D2	D3	H1	H2	H3	H4	H5	H6
PCN-O-J-L-20	20	32	259.4	309.5	355	459	300	759	102	861	361
PCN-O-J-L-30	30	40	309.5	345.6	406	469	300	769	112	881	365
PCN-O-J-L-40	40	46	345.6	396.4	440	519	300	819	119	938	413
PCN-O-J-L-50	50	57	396.4	450	492	519	300	819	131	950	416
PCN-O-J-L-80	80	68	396.4	450	492	749	300	1049	131	1180	646
PCN-O-J-L-100	100	84	500	550	595	630	300	930	156	1086	513
PCN-O-J-L-150	150	97	500	550	595	880	300	1180	156	1336	763
PCN-O-J-L-200	200	120	550	600	645	960	300	1260	166	1426	845

脚幅	板厚	板厚	ドレン	脚本数	使用圧力(常温)	使用圧力(常温)	耐荷重	納期	RoHS
W	t1	t2	サイズ	本	本体	ジャケット	㎏	日
413	1.5	2.0	1S	3	0～0.18MPa	0～0.18MPa	122	40	○
444	2.0	2.0	1.5S	3	0～0.18MPa	0～0.18MPa	122	40	○
488	2.0	2.0	1.5S	3	0～0.18MPa	0～0.18MPa	122	40	○
479	2.0	2.0	1.5S	4	0～0.18MPa	0～0.18MPa	259	40	○
479	2.0	2.0	1.5S	4	0～0.18MPa	0～0.18MPa	259	40	○
581	2.0	2.0	2S	4	0～0.18MPa	0～0.18MPa	490	50	○
581	2.0	2.0	2S	4	0～0.18MPa	0～0.12MPa	490	50	○
617	2.0	2.0	2S	4	0～0.18MPa	0～0.09MPa	490	50	○

容器の材質は変更できますか？: できます。SUS316Lで製作できます。

耐食性が必要なのですが…: フッ素樹脂コーティングの表面処理ができます。

カタログにないサイズ、容量はできますか？: 近い容量の容器の高さを変えて製作いたします。

周辺部品もそろえてもらえますか？: 可能です。加圧容器ユニット【PCN-O-J-L-UT】もあわせてご検討ください。

お客様の要望に合わせた装置の提案を致します

MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。

ジャケット付き容器のカスタマイズ事例を見るカスタマイズについて相談する

同カテゴリーのカスタマイズ製品事例

カードホルダー付き圧力容器【採用事例】

不活性ガスを注入し内部空気をパージして保管

○金型メーカー様採用

不活性ガスを注入し内部空気をパージして保管する、ステンレス製圧力容器のオーダーメイド事例

側面にカードホルダーを取り付けた圧力容器です。

ホルダー下部には水抜き用の隙間があり、洗浄液などが溜まりにくい構造です。

詳細を見る
ジャケット付加減圧混合容器【採用事例】

一定温度内で撹拌・混合をおこなうステンレス圧力容器

材料メーカー様納入
〇一定温度内で撹拌・混合を行なうステンレス圧力容器のオーダーメイド事例です。
・一定温度内にて材料を撹拌混合し、底より材料を排出します。

詳細を見る

カスタマイズ事例一覧を見る完全オーダーメイド専用フォーム
