Name: 【PR-FP】加圧ろ過容器
Price: 1304160 JPY
Availability: InStock

製品仕様: 本体材質：SUS304
Oリング材質：シリコンゴム
使用圧力(常温)：0～0.18MPa

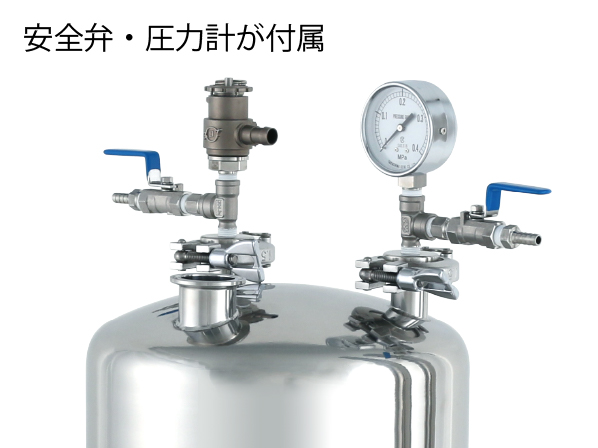

【安全弁】
材質：SUS304/SCS13A

【圧力計】
材質：要部SUS316L
測定範囲：0～0.4MPa

JANコード：4573556902709

選べるオプション加工について

特長

サイズ表

Q＆A

カスタマイズ事例

加圧することでスラリー状の液体などをろ過できます。
ろ過面積を大きく確保しました。処理時間短縮や目詰まり防止などに貢献します。
オールステンレス製で、ガラスのろ過器に比べ破損のリスクが低い構造です。

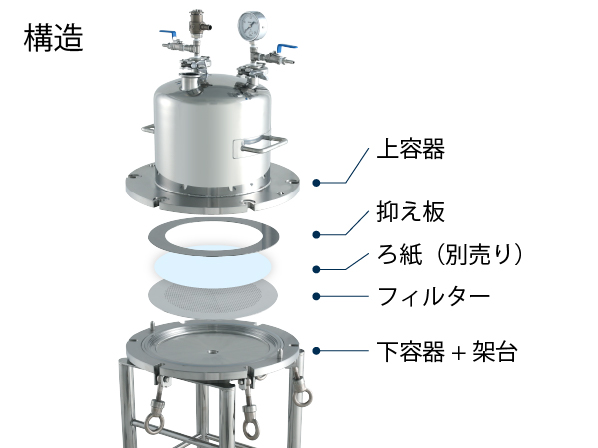

ろ紙を使ったろ過を想定した仕様です。
オプションで、メッシュなど他の濾材へ変更が可能です。

吸引ろ過容器との違い

本製品と同じくろ過に使用できる吸引ろ過容器とは、以下のような違いがあります。
想定された用途に応じてお選びいただけます。

ろ過の精度

吸引ろ過容器は100メッシュのキャッチネット、本製品はろ紙を挟む構造です。キャッチネットと比較して、ろ紙を使用した方がより細やかなろ過が可能です。
※いずれも標準仕様の場合。それぞれオプションでろ紙、キャッチネットへの変更が可能です。

ろ過面積

吸引ろ過容器はホッパーとの接続部にキャッチネットを設置し、ろ過する構造です。標準仕様の場合ろ過面積は約18cm²程度で、液体の性質によっては短時間で詰まってしまいます。

本製品はろ過面積を容量に応じ379～754cm²と大きく設計しました。
残渣の目詰まりを防ぎ、スムーズなろ過を実現します。

圧力源(加圧or減圧)

吸引ろ過容器は別途ポンプと接続し、容器内を減圧状態にする構造です。
本製品は一般的なエアー設備で使用が可能です。

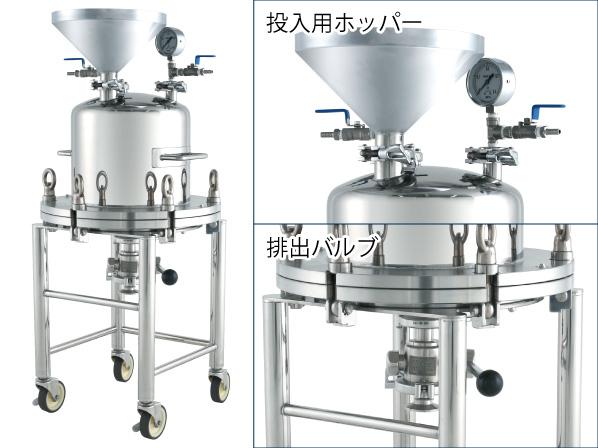

周辺機器もまとめて製作いたします

ろ過する溶液を投入するためのホッパーや、排出バルブなどもまとめてご購入いただけます。※オプション

寸法参考図

サイズ表

型式	容量	使用圧力	質量	幅	全高	高さ	内高	ドレン高	容器径	ろ過範囲	ろ過面積	ドレン
	L	常温	㎏	W	H1	H2	H3	H4	φ D1	φ D2	cm²	サイズ
PR-FP-10	10	0～0.18MPa	39	400	866	725	225	400	259.4	220	379.9	1S
PR-FP-15	15		46	448	883	734	265		309.5	280	615.4	1.5S
PR-FP-20	20		53	484	900	758	288		345.6	310	754.3	1.5S

長さの単位はmm。全高は目安の寸法です。

容器の材質は変更できますか？: SUS316Lなどへの変更が可能です。

ろ紙は付属しますか？: 付属しません。ろ紙の種類をご指定いただければ、まとめてご購入いただくことは可能です。

投入用のホッパーや、排出用のバルブも欲しいのですが…。: 弊社で製作可能ですのでご相談ください。

ろ紙を使用しない、メッシュタイプでの製作は可能ですか？: 可能です。目開きなどもご指定いただけますので、ご相談ください。
