製品仕様
容器本体…SUS304
キャップ…SUS304
パッキン…シリコンゴム（オプション：PTFE /フッ素ゴム）
クランプバンド…SCS13
表面処理：内外面バフ研磨
使用条件：大気圧～0.047MPaJAN: 4560132182853
特長
サイズ表
Q＆A
カスタマイズ事例
寸法参考図
サイズ表

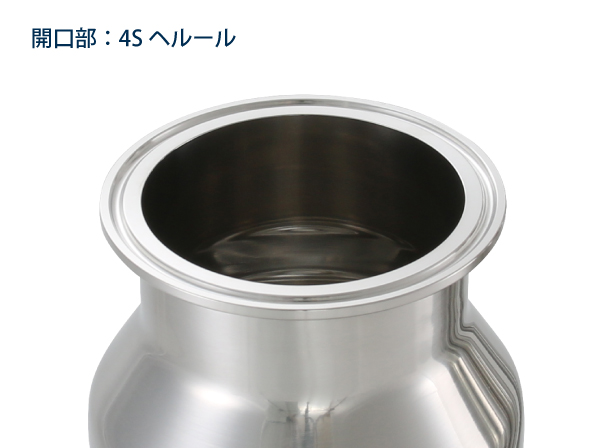

| 型式 | 容量 | 質量 | 内径 | 高さ | 全高 | 最大幅 | 開口部 | 開口部 | 納期 | RoHS |
|---|---|---|---|---|---|---|---|---|---|---|
| L | kg | D1 | H1 | H2 | W | D2 | へルール | 日 | ||
| PSH-12 | 2 | 2.0 | 120 | 228 | 239 | 166 | 97.6 | 4S | 2～3 | ○ |
| PSH-16 | 5 | 2.7 | 160 | 313 | 324 | 172 | 97.6 | 4S | 2～3 | ○ |
| PSH-21 | 10 | 3.5 | 210 | 363 | 374 | 212 | 97.6 | 4S | 2～3 | ○ |
お客様の要望に合わせた装置の提案を致します
MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
同カテゴリーのカスタマイズ製品事例
- トルク管理できるボトル【採用事例】ボトルの締め込みを標準化・漏れ防止に
○トルク管理が可能なステンレスボトルの事例です。
・蓋にナットを溶接し、トルク管理をできるようにしています。
・蓋を閉める際、蓋に溶接されたナットにトルクレンチ・ソケットを差し込んで使用します。
- 粉体回収チャンバー（ボトルタイプ）【採用事例】装置に接続し、粉状の製品を回収するステンレス容器
粉体製造メーカー様納入
○装置に接続し、粉状の製品を回収するステンレス容器のオーダーメイド事例です。
・へルール接続のボトル形状にしたことで、通常より気密性に優れています。
