製品仕様
材質：SUS304
プランジャーロック：SUS303
パッキン：PTFE
●表面処理：バフ研磨
●使用条件：大気圧（加減圧不可）
※排出口の種類は変更可能です。
※SHB-100A~200Aは互換性の確認が必要です。
※排出途中で閉めると粉漏れすることがあります。
※SHB-2.5S（2.5Sへルール）、SHB-3.5S（3.5Sへルール）など、ラインナップ外のサイズも製作いたします。
※片側が短管仕様のシャッター弁【SH】もあります。
JAN: 4589691034250
○粉体、粒体の充填工程、原材料の投入工程などで活躍します。

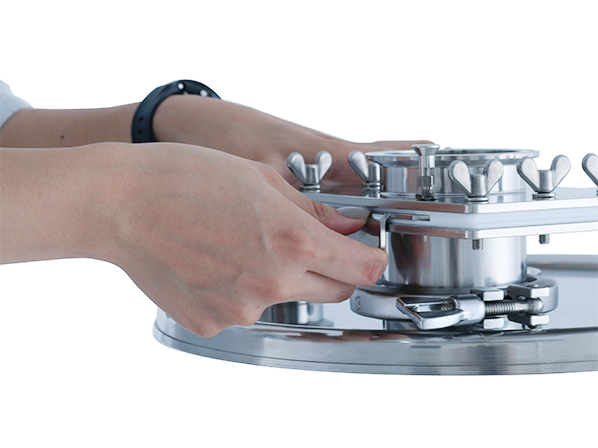

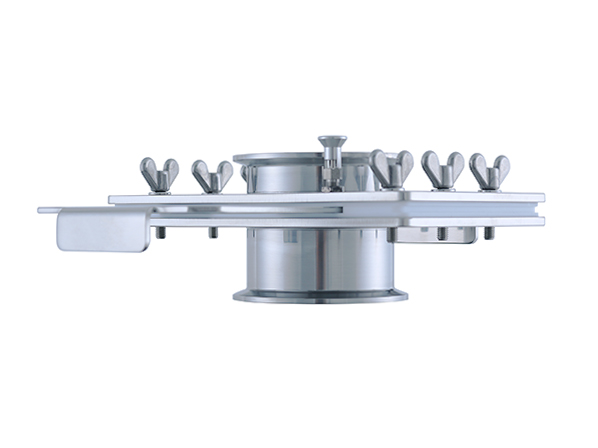

○両側ともへルール接続なので、着脱が簡単です。
○PTFEパッキンにより、スムーズにスライドできます。
○バルブの誤開閉を防止するロック機能付きです。

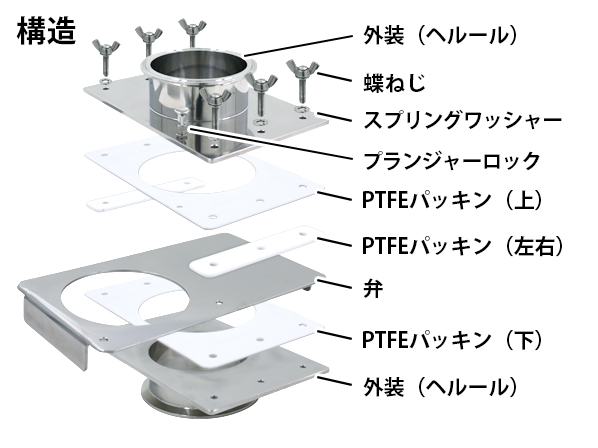

○シンプルな構造で、分解・組み立ても工具不要で行えます。

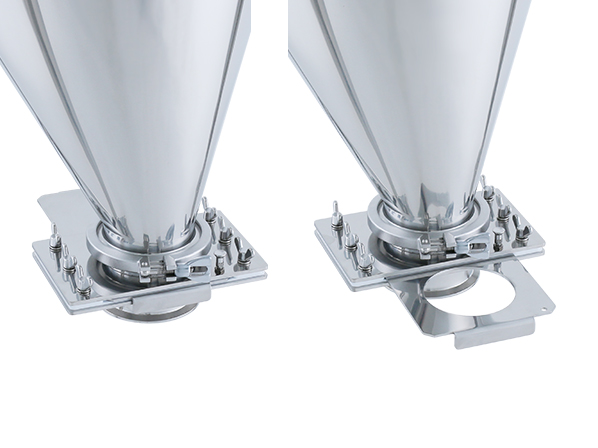

シャッター弁の仕組み
板状の弁を滑らせ移動する事で開閉する、全開・全閉用のバルブです。
全開時は流れに対して障害物が無く、弁はドレン口と同じ口径が取れます。

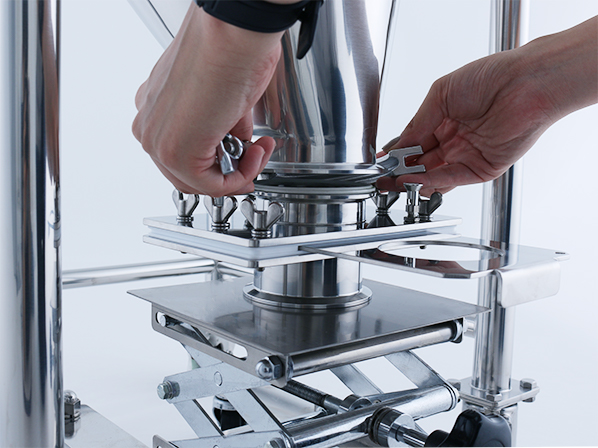

排出下部はヘルール仕様
こちらの製品は下部排出口がヘルール接続になっています。
投入先の容器やヘルール配管に接続することができます。
下部排出口が短管になっている製品もございます。＞ 詳細はこちら

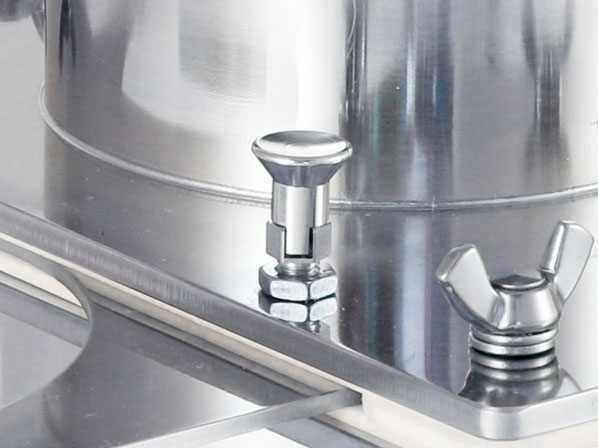

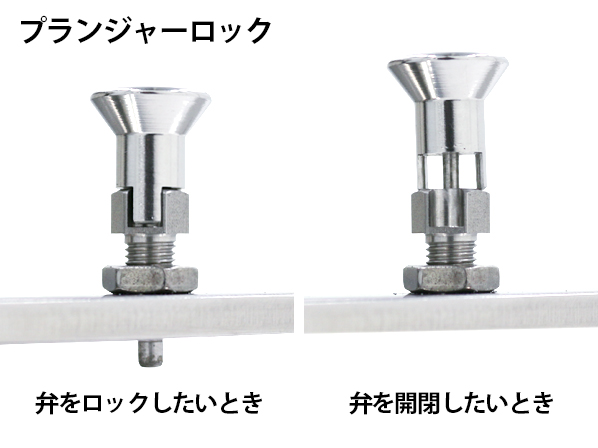

誤作動防止機能付き
プランジャーロックはつまみを引くことでピンの出し入れを行い、スライドを固定します。
つまみを持ち上げなければスライドの開閉ができないので、容器を傾けた際に、スライドが勝手に動くという事はありません。

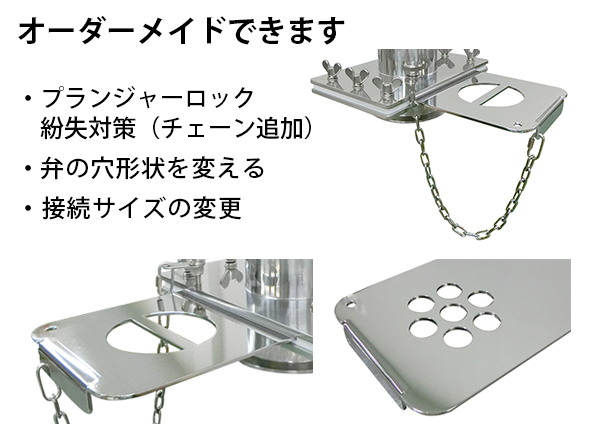

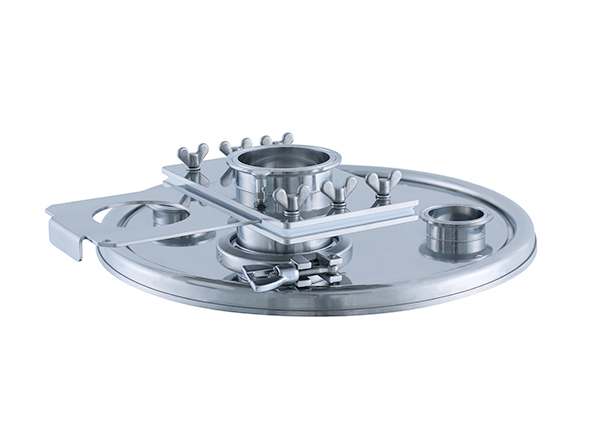

オーダーメイド事例
粉体製造メーカー様に採用された、シャッター弁のオーダーメイド事例です。
上下ともへルール接続で、弁の穴形状は内容物により変えられるようになっており、プランジャーロックには紛失防止用にチェーンが付いています。

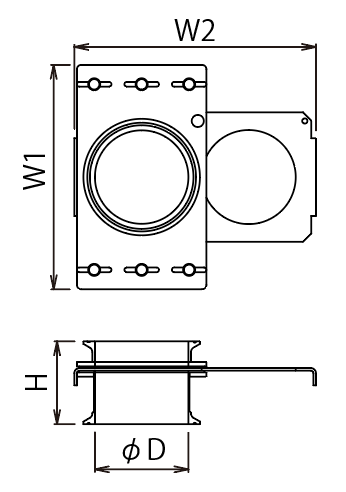

寸法参考図
サイズ表
| 型式 | 重量 | ヘルール | ヘルール内径 | 幅 | 高さ | 納期 |
|---|---|---|---|---|---|---|
| kg | サイズ | D | W1×W2 | H | 日 | |
| SHB-2S | 3 | 2S | 47.8 | 192×245 | 75 | 2～3 |
| SHB-3S | 3 | 3S | 72.3 | 200×250 | 75 | 2～3 |
| SHB-4S | 4 | 4S | 97.6 | 230×270 | 75 | 2～3 |
| SHB-100A | 4 | 100A | 108.3 | 260×280 | 96 | 2～3 |
| SHB-150A | 6 | 150A | 158.4 | 310×370 | 101 | 2～3 |
| SHB-200A | 9 | 200A | 208.3 | 360×470 | 101 | 2～3 |
- シャッター弁【SH】とシャッター弁 両ヘルールタイプ【SHB】の違いは？
【SH】は上部がヘルール接続、下部が短管仕様ですが、【SHB】は上部も下部もヘルール接続になっています。
- シャッター弁は真空、加圧に使えますか？
シャッター弁は粉体、固形物専用です。液体や加減圧には使用できません。
- へルールのサイズ等は変更できますか？
可能です。上下異なるサイズ・規格のヘルールにもできます。他の規格の継ぎ手などへの変更もできます。
- スライドの持ち手部分の変更はできますか？
スライドにコの字にした丸棒を取り付け、押し引きしやすいようにした実績があります。
- 材質は変更できますか？
SUS316Lで製作できます。
