製品仕様
蓋と容器の対応
かぶせ蓋タイプの容器：WHAシリーズ
キャッチクリップ式の容器：WMAシリーズ
レバーバンド式の容器：非推奨（WCCシリーズをお勧めします）
材質 SUS304（SUS316Lへ変更可能）
JAN: 4573556900651
特長
サイズ表
カスタマイズ事例

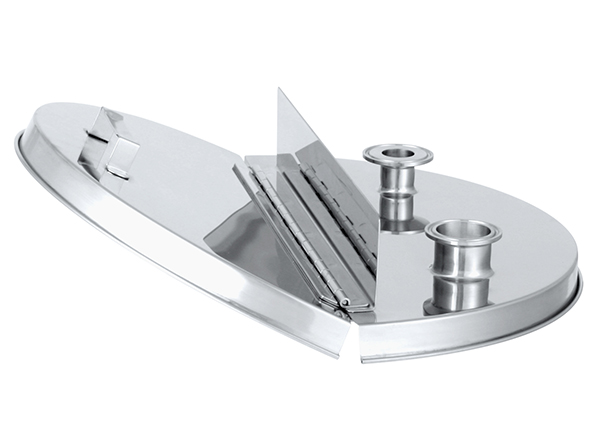

蓋を付けたまま容器の内部確認・原料投入ができます。
- 蓋の半分を開閉できるかぶせ蓋/密閉蓋。
- 蓋を半分に分割し、蝶番で開閉できるように接続しています。
- 開口部が広く作業がしやすいです。
- 1Sと1.5Sのヘルール付き。継手のサイズや種類は変更可能です。

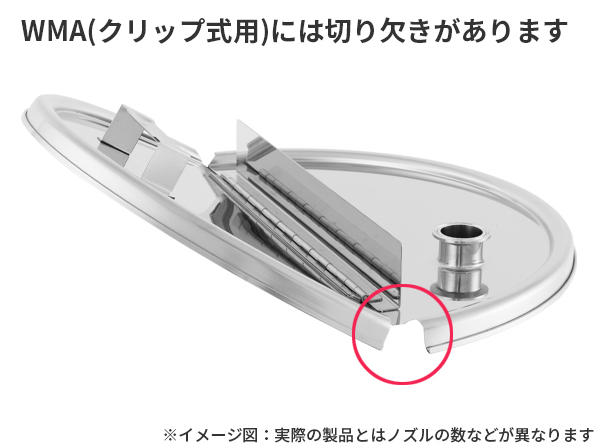

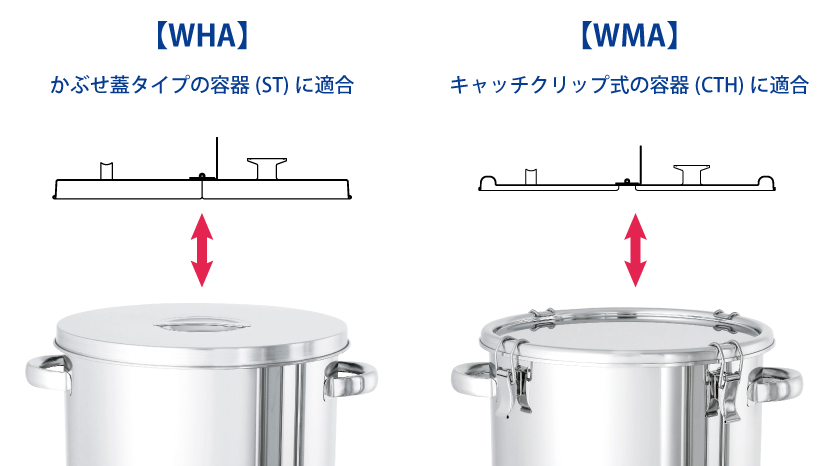

WHAとWMAの違い－適合する容器が違います
WHAとWMAの機能は同一ですが、適合する容器が異なります(形状の違いによるもの)。WHAはかぶせ蓋タイプの容器(ST)に、WMAはキャッチクリップ式の容器(CTH)に適合します。レバーバンド式の容器(CTL)には非推奨です。

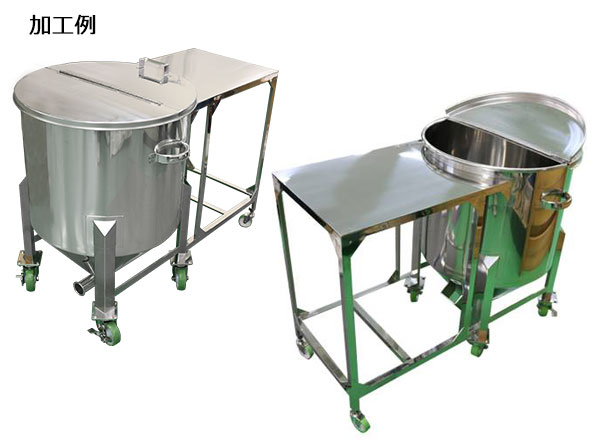

半割蓋の採用事例
その他の割蓋ラインナップ
寸法参考図
サイズ表
| 型式 | 適用容器 | 質量 | 外径 | 高さ | 板厚 | 納期 |
|---|---|---|---|---|---|---|
| 内径 | kg | D | H | t | 日 | |
| WMA-27 | 270 | 1.0 | 297 | 20 | 0.8 | 25 |
| WMA-30 | 300 | 1.1 | 330 | 20 | 0.8 | 25 |
| WMA-33 | 330 | 1.3 | 464 | 20 | 1.0 | 25 |
| WMA-36 | 360 | 1.6 | 390 | 20 | 1.0 | 25 |
| WMA-39 | 387 | 1.8 | 422 | 20 | 1.0 | 25 |
| WMA-43 | 430 | 2.2 | 464 | 24 | 1.0 | 25 |
| WMA-47 | 470 | 2.7 | 507 | 24 | 1.0 | 25 |
お客様の要望に合わせた装置の提案を致します
MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
