製品仕様
材質…SUS304もしくはSUS316Lから選択
パッキン…シリコンゴム※ヘルールはオサメ工業製です。
メーカーが異なる場合寸法が合わず使用できない可能性がありますのでご注意ください。
特長
サイズ表
カスタマイズ事例

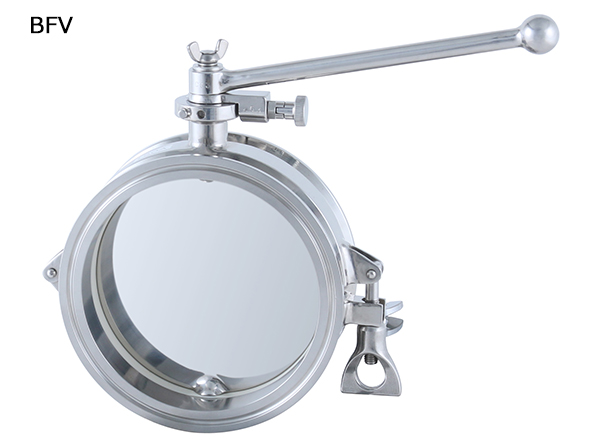

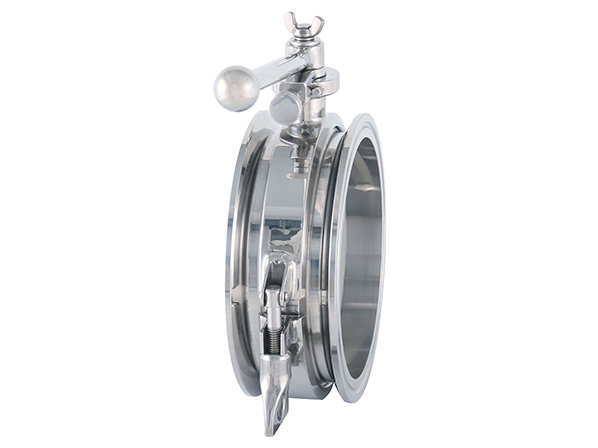

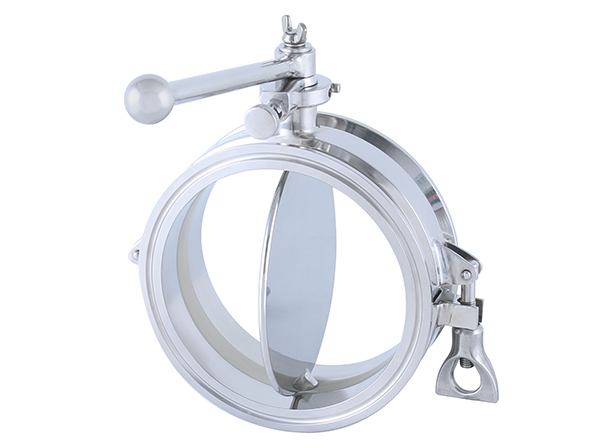

○工具不要で分解洗浄が行え、サニタリー性に優れています。
○ヘルール接続のため取り付け・取り外しが簡単です。

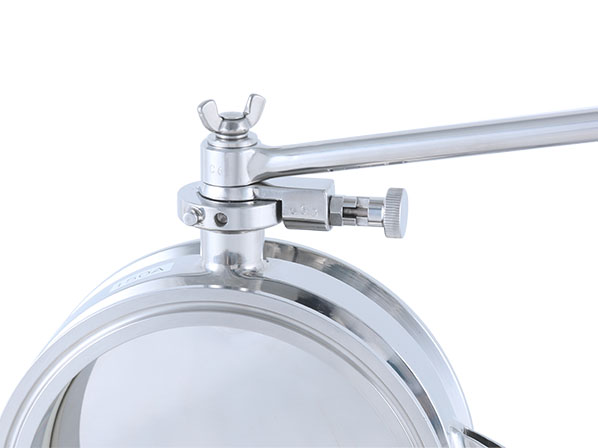

○弁の誤開閉を防ぐロック機能付きです。
○軽量タイプで扱いやすいです。

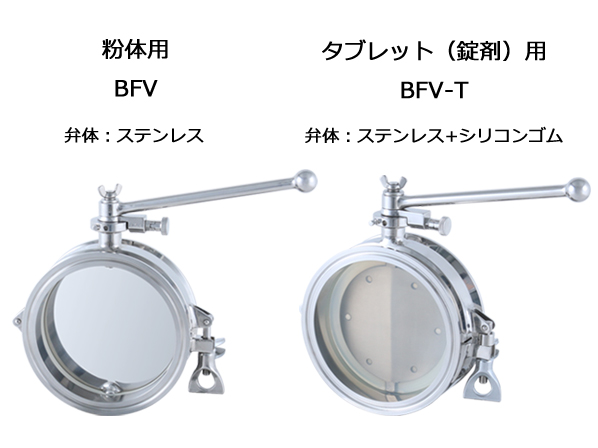

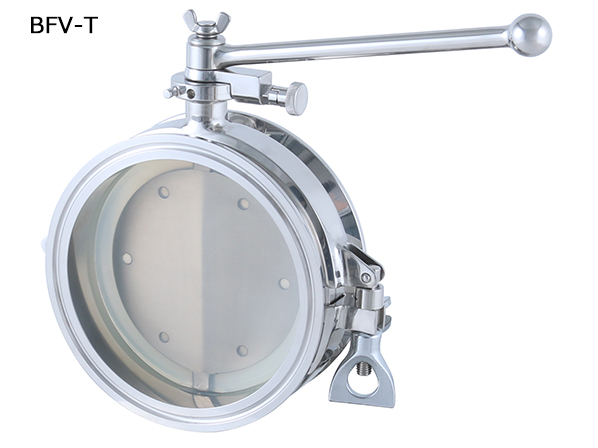

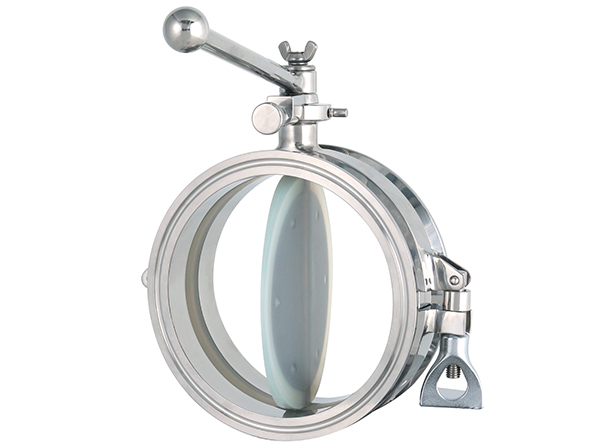

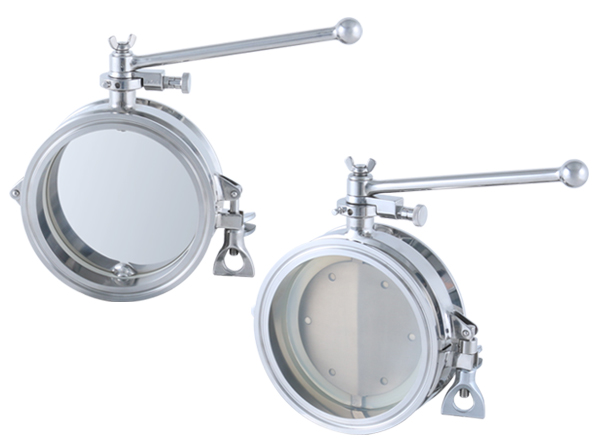

○【BFV-T】は弁がシリコンゴムで覆われたタブレット（錠剤）用です。
バルブ開閉時の粒体へのダメージを防ぎます。

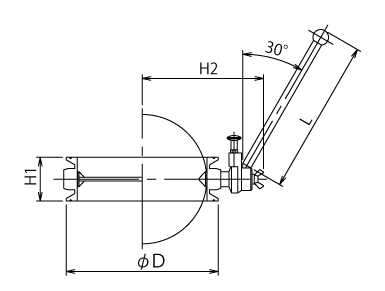

寸法参考図
サイズ表
| 型式 | 重量 | へルール | ヘルール外径 | 高さ | 幅 | 長さ |
|---|---|---|---|---|---|---|
| kg | サイズ | D | H1 | H2 | L | |
| BFV-100A / BFV-T-100A | 2.7 | 100A | 135 | 60 | 133 | 180 |
| BFV-125A / BFV-T-125A | 3.6 | 125A | 160 | 65 | 149 | 190 |
| BFV-150A / BFV-T-150A | 4.9 | 150A | 190 | 70 | 163 | 220 |
| BFV-200A / BFV-T-200A | 7.5 | 200A | 244 | 70 | 195 | 250 |
| BFV-250A | 11 | 250A | 290 | 80 | 223 | 285 |
| BFV-300A | 17 | 300A | 344 | 100 | 265 | 350 |
※ヘルールはオサメ工業製です。
メーカーが異なる場合寸法が合わず使用できない可能性がありますのでご注意ください。
お客様の要望に合わせた装置の提案を致します
MONOVATEでは貯蔵容器の設計もご対応します！お客様の用途や業界のニーズに合わせて設計段階から緊密にコミュニケーションをとりながら、最適な形状や材質、機能を提案し実現します。当社の豊富な経験と実績を活かし、業務効率や製品の安全性を最優先に考慮した特注の貯蔵容器をお届けいたします。どんな要望もお気軽にご相談ください。
同カテゴリーのカスタマイズ製品事例
-

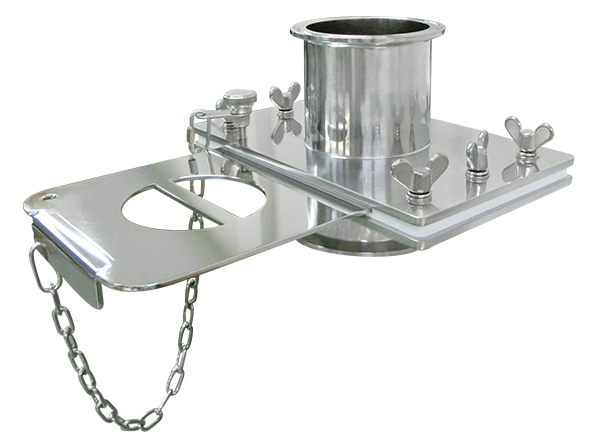

ストッパー付シャッター弁【採用事例】誤開閉防止機能付き
粉体製造メーカー様納入
○充填工程にて、粉末原料を排出（充填）する際に使用する、シャッター弁のオーダーメイド事例です。
・排出物や排出量に応じて、弁の形状の異なるシャッターを使用します。
-
目盛付きボールバルブ【採用事例】バルブの開度を標準化
○製薬メーカー様 採用事例
薬の造粒工程で液を滴下する際に、液量を調整する手動式ボールバルブです。
作業標準化のため開閉角度がわかる目盛板を追加しました。
