製品仕様
寸法 容器：内径φ396×高さ524mm
ジャケット内径：φ450mm
全高：1680 mm（撹拌機含む）
容量 30L
材質 SUS316L
表面処理 内面#400バフ研磨後、電解研磨
外面#320バフ研磨
耐圧 -0.1MPa～0.18MPa
部品 液流入管、液送管、安全弁
チューブストレーナー

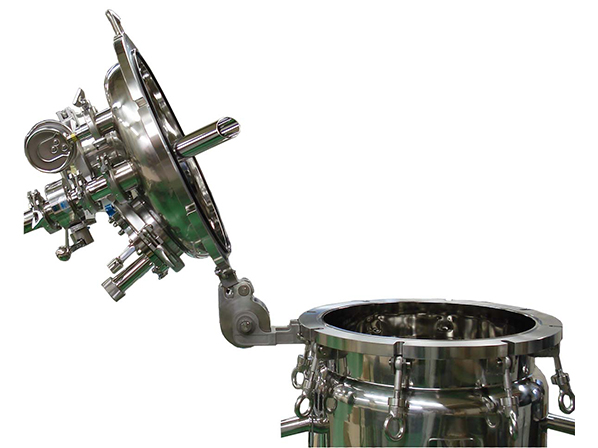

蓋開閉器（ストッパー付き）
ヘルール式隔膜式連成計
温度センサー

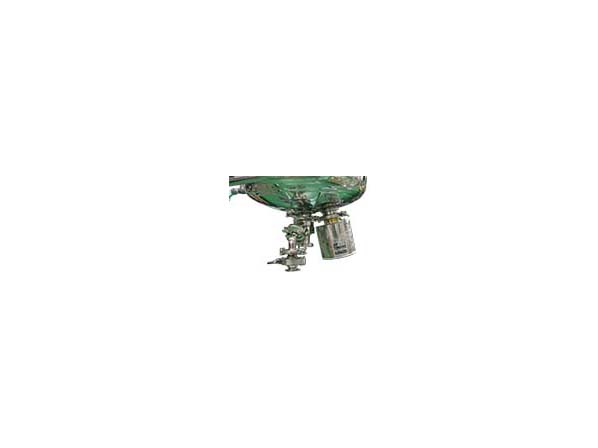

周辺機器 マグネット式攪拌機（竪型／底取り付け型）
バタフライバルブ付き偏心ホッパー
手動タンク底バルブ
のぞき窓（フラッシュライト、ワイパー）
恒温水循環装置、温度表示器、真空ポンプ
管理番号 1O008765
製薬メーカー様 納入

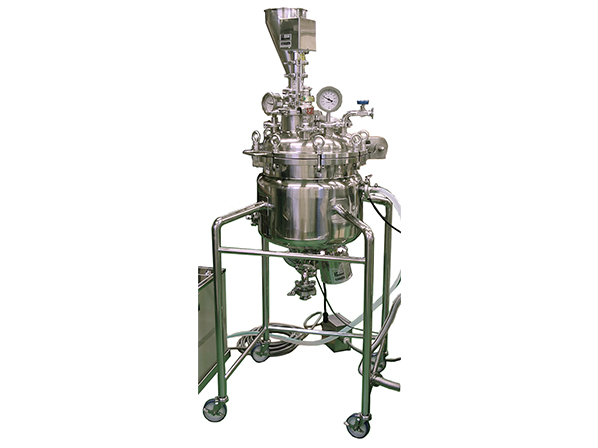

○粉体と液体を溶解・脱泡し他の機器へ圧送するために使用する、ステンレス圧力容器ユニットのオーダーメイド事例です。
・ステンレス圧力容器にマグネット式撹拌機（攪拌機/かくはん機）、恒温水循環装置、真空ポンプなどの周辺機器を組み合わせています。

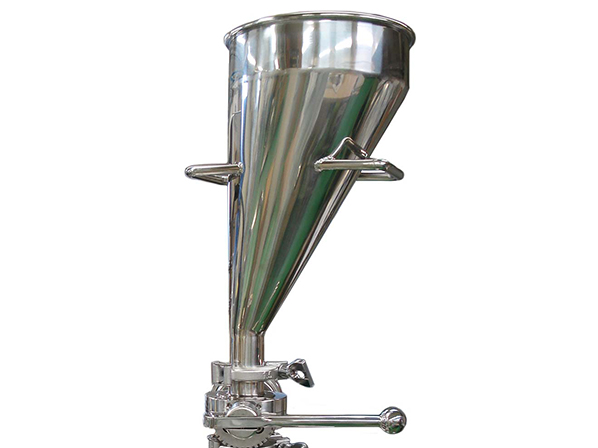

・容器内に入れた液体へ、バタフライバルブのついた偏心ホッパーより粉体材料を徐々に投入します。

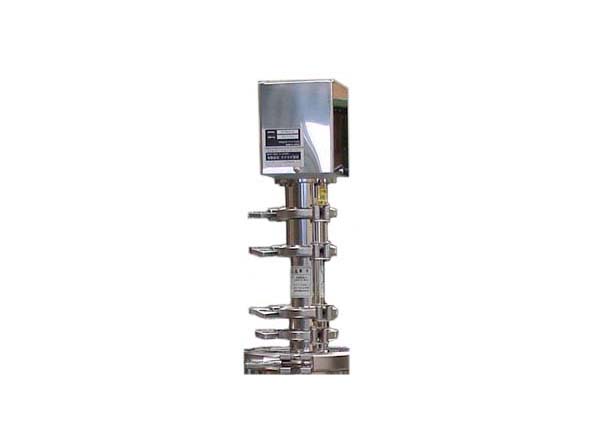

・投入された内容物は、ジャケットに循環させた温水で温調加温し、上下の撹拌機にて混ぜ合わせます。
・撹拌時に生じた泡は、減圧することで脱泡します。

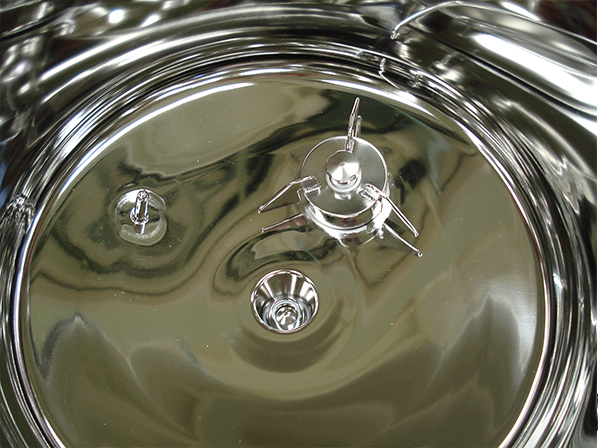

・容器内面には電解研磨を施しました。

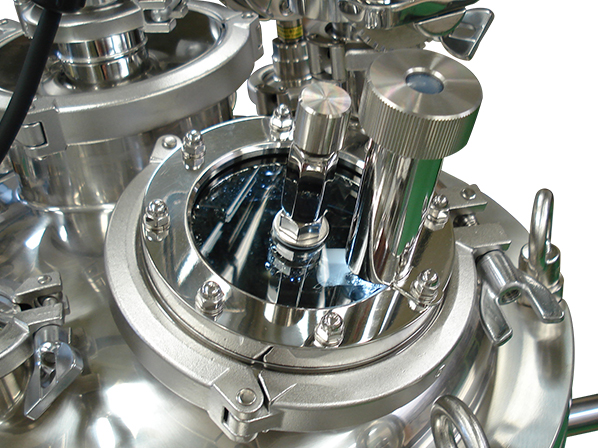

・容器内の状態は、のぞき窓（サイトグラス）より確認できます。
・のぞき窓は照明用のライトとワイパーを取り付けて可視性を向上させています。
・完成した溶液はタンク底バルブから排出され、チューブストレーナーを通して他の機器へ圧送します。

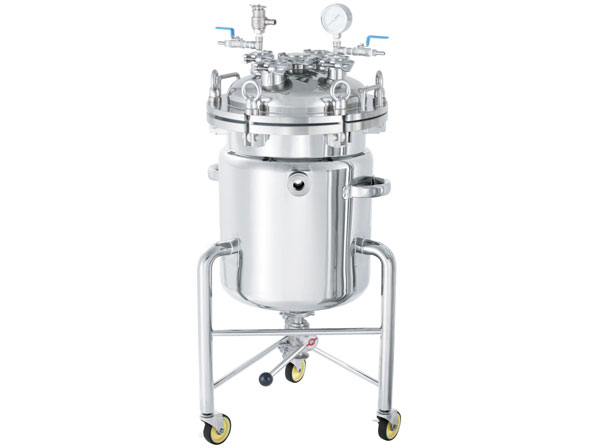

この事例の関連製品として、「ジャケット型フランジオープン加圧容器 脚付 加圧ユニット」や「ステンレス容器ポンプユニット」があります。用途やお客様のご希望に合わせて、周辺機器の選定や組み込みをオーダーメイドで承っております。
