製品仕様
寸法 内径φ208mm×高さH330mm
容量 5L
材質 SUS304
表面処理 内外面#320バフ研磨
部品 口金付きエレメント(焼結金属)
連成計、安全弁、リークバルブ
ボールバルブ、カプラ
管理番号 1P003655
特長
大学研究室様納入
○液体に酸素を溶け込ませるために使用する、ステンレス圧力容器のオーダーメイド事例です。

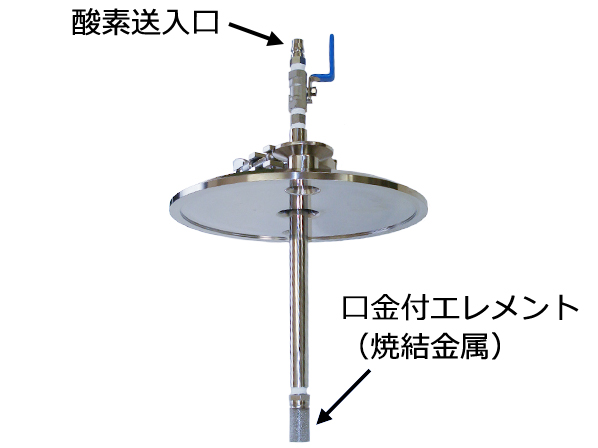

・余分な空気を排気した容器内に酸素を送り込み、先端の口金付きエレメントより液体内に酸素を拡散させます。

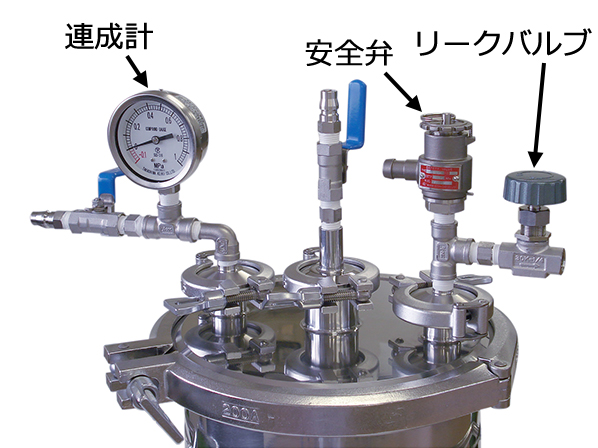

・容器内の圧力状態は連成計で確認できます。
・過多な内圧がかからないよう、リークバルブを使用し圧力を調整します。

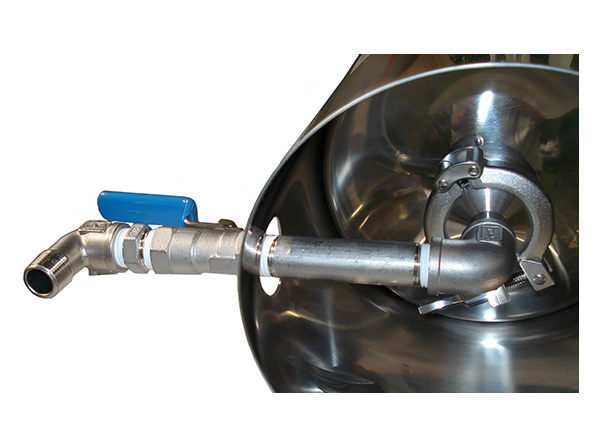

・液体の取り出しは、底面に取り付けたボールバルブ付き排出口よりおこないます。
この事例のベースとなった製品として、「ヘルールオープン加圧容器」があります。
排出口を追加するなどのカスタマイズや、必要な周辺機器の選定も承っております。
