製品仕様
容器本体…SUS304
蓋【MF】…SUS304
取っ手…SUS304
キャッチクリップ…SUS304
パッキン【PQA】…シリコンゴム（食品衛生法適合品）
※565（150L）サイズ以上は【PQB】
●表面処理: 内外面バフ研磨
●使用条件: 大気圧（加減圧不可）
容量：4L、7L、10L、15L、20L、25L、36L、45L、50L、65L、70L、80L、100L、150L、200L、300L、400L、500L、750L、1000L
※その他のサイズも製作可能です。
SUS316L製も取り扱っております。
容器運搬用の専用台車があります。
JAN: 4560132184888
○密閉には当社オリジナルのキャッチクリップ（パチン錠）とパッキンを使用しています。
○密閉式ですので内容物の飛散を防止し、外からのホコリ等の混入を防ぎます。
○パッキンは食品衛生法適合品のシリコンゴムが標準です。
○底の角は、汚れが溜まりにくいR構造です。
▼こちらのサイズ比較ページでは、容器を持ったときのイメージをご確認いただけます。
サイズごとの大きさの違いをお確かめになりたい方は、ぜひご覧ください。
簡単に密閉できるクリップ式
CTHシリーズは、容器に付属するキャッチクリップで簡単に密閉できるステンレス容器です。
クリップの個数や種類はサイズにより異なります（特注対応にて個数や種類の変更可能）。
詳しい仕様は製品画像および図面をご覧ください。
洗浄しやすい角R底
丸型のステンレス容器なのでカドがありません。
底の立ち上がり部分にはR（アール/丸み）を付けており、内容物が入り込まず汚れを落としやすくなっています。
内容物に直接触れる容器内部の洗浄性に優れているため、衛生的にお使いいただけます。
サイズにより付属するパッキンが異なります
CTH-18～47HサイズはA型、565サイズ以上はB型が標準付属となります。
ステンレス容器の運搬をサポートする専用台車（別売）
中身の入った重い容器や大型容器の移動には、MONOVATE製ステンレス容器専用台車「容器運搬用台車」のご使用をおすすめします。
容器サイズにあわせたサイズ展開となっており、お客様のご希望や使用環境などにより仕様を選択できます。
「蓋」「パッキン」「容器本体」のみでもご購入いただけます
お見積もり時にご希望の仕様をご連絡ください。蓋のみ、パッキンのみなど、消耗品単品でのご注文も承っております。
※取っ手、クリップのみの販売は承っておりません。

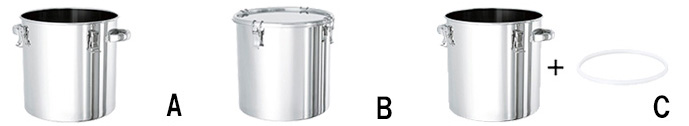

A）容器本体のみ B）取っ手なし C）蓋なし
関連製品
寸法参考図
サイズ表
| 型式 | 容量 | 質量 | 内径 | 内高 | 容器外径 | 最大幅 | 全高 | 取手高 | ｸﾘｯﾌﾟ | 板厚 | 底 | ﾊﾟｯｷﾝ | ﾊﾟｯｷﾝ | 納期 | RoHS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | kg | D | H1 | W1 | W2 | H2 | F | 数 | t | R | A型 | B型 | 日 | ||
| CTH-18 | 4 | 1.3 | 180 | 180 | 192 | 249 | 184 | 41 | 3 | 0.7 | 5 | ● | ○ | 2~3 | ○ |
| CTH-21 | 7 | 1.6 | 210 | 210 | 222 | 282 | 216 | 41 | 3 | 0.7 | 5 | ● | ○ | 2~3 | ○ |
| CTH-24 | 10 | 2.1 | 240 | 240 | 254 | 315 | 247 | 41 | 3 | 0.7 | 5 | ● | ○ | 2~3 | ○ |
| CTH-27 | 15 | 2.7 | 270 | 270 | 284 | 350 | 276 | 56 | 3 | 0.8 | 5 | ● | ○ | 2~3 | ○ |
| CTH-30 | 20 | 3.2 | 300 | 300 | 316 | 380 | 306 | 56 | 3 | 0.8 | 5 | ● | ○ | 2~3 | ○ |
| CTH-33 | 25 | 4.0 | 330 | 330 | 346 | 436 | 336 | 63 | 4 | 0.8 | 5 | ● | ○ | 2~3 | ○ |
| CTH-36 | 36 | 5.2 | 360 | 360 | 378 | 469 | 366 | 52 | 4 | 0.9 | 5 | ● | ○ | 2~3 | ○ |
| CTH-39 | 45 | 5.9 | 387 | 390 | 405 | 496 | 397 | 67 | 4 | 0.9 | 5 | ● | ○ | 2~3 | ○ |
| CTH-39H | 50 | 6.9 | 387 | 480 | 405 | 496 | 496 | 67 | 4 | 0.9 | 5 | ● | ○ | 2~3 | ○ |
| CTH-43 | 65 | 8.1 | 430 | 450 | 452 | 548 | 456 | 82 | 4 | 1.0 | 5 | ● | ○ | 2~3 | ○ |
| CTH-43H | 70 | 8.6 | 430 | 520 | 452 | 548 | 526 | 82 | 4 | 1.0 | 5 | ● | ○ | 2~3 | ○ |
| CTH-47 | 80 | 10.6 | 470 | 470 | 492 | 592 | 476 | 101 | 5 | 1.2 | 5 | ● | ○ | 2~3 | ○ |
| CTH-47H | 100 | 12.3 | 470 | 600 | 492 | 592 | 606 | 101 | 5 | 1.2 | 5 | ● | ○ | 2~3 | ○ |
| 型式 | 容量 | 質量 | 内径 | 内高 | 容器外径 | 最大幅 | 容器高 | 全高 | 取手高 | ｸﾘｯﾌﾟ | 板厚 | 底 | ﾊﾟｯｷﾝ | ﾊﾟｯｷﾝ | 納期 | RoHS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | kg | D | H1 | W1 | W2 | H2 | H3 | F | 数 | t | R | A型 | B型 | 日 | ||
| CTH-565 | 150 | 17.8 | 565 | 600 | 596 | 685 | 630 | 636 | 116 | 6 | 1.2 | 5 | - | ● | 2~3 | ○ |
| CTH-565H | 200 | 22.7 | 565 | 900 | 596 | 685 | 930 | 936 | 116 | 6 | 1.2 | 5 | - | ● | 2~3 | ○ |
| CTH-635 | 300 | 34 | 635 | 1000 | 660 | 750 | 1030 | 1035 | 182 | 6 | 1.5 | 15 | - | ● | 2~3 | ○ |
| CTH-77 | 400 | 51 | 770 | 900 | 800 | 887 | 930 | 936 | 182 | 6 | 2.0 | 15 | - | ● | 30 | ○ |
| CTH-77H | 500 | 60 | 770 | 1100 | 800 | 887 | 1130 | 1136 | 182 | 6 | 2.0 | 15 | - | ● | 30 | ○ |
| CTH-100 | 750 | 83 | 1000 | 1035 | 1034 | 1119 | 1065 | 1069 | 181 | 8 | 2.0 | 20 | - | ● | 30 | ○ |
| CTH-100H | 1000 | 99 | 1000 | 1360 | 1034 | 1119 | 1390 | 1394 | 181 | 8 | 2.0 | 20 | - | ● | 30 | ○ |
- 容器の材質変更はできますか？
出来ます。SUS316L があります。詳細はこちら
- パッキンはシリコン以外の材質がありますか？
FKM（フッ素ゴム）・EPDM（エチレンプロピレンゴム）・NBR（ニトリルゴム）・CR（クロロプレンゴム）があります。ゴム以外ではPTFEパッキン【PPA】がございます。
- 火にかけても大丈夫ですか？
蓋とパッキンを外し開放状態であれば可能です。ただし火にかけることで変形や変色がおこりますのでご注意ください。
- 圧力をかけられますか？
加圧はできません。加圧容器をご使用ください。
- クリップの個数は変えられますか？クリップのみの販売はしていますか？
クリップの個数は変えられます（特注対応）。クリップのみの販売はしておりません。
