製品仕様
容器【CTH】…SUS304
パッキン【PQA】…シリコンゴム（食品衛生法適合品）
ノズル…共通テーパー摺合せ（Ts29/42）3個
●表面処理: 内外面バフ研磨
●使用条件: 大気圧
容量：7L、10L、15L、20L、25L、36L
その他の容量はお問い合わせください。
JAN: 4589691010872

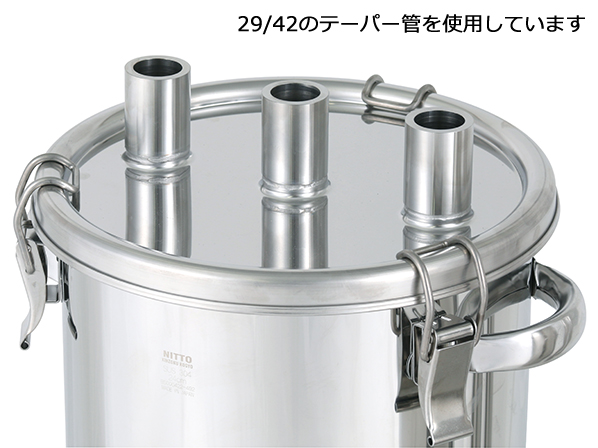

○共通テーパー摺り合わせ（Ts29/42）用のテーパー管ノズルを3個取り付けました。
○常圧用の反応容器としてお使いいただけるステンレスタンクです。
○クリップで簡単に蓋を固定できます。
○パッキンは食品衛生法適合のシリコンゴム製が付属します。
○材質・容量・ノズルサイズのオーダーも可能です。
テーパー管とは？
内部が先細りになっているパイプやノズルのことです。
この製品はガラス製器具の開口部等にも使われている
「共通テーパー摺り合わせ」規格のTs29/42サイズを採用しています。
ゴム栓や撹拌シール、温度計、撹拌機などの取り付けができます。
関連製品

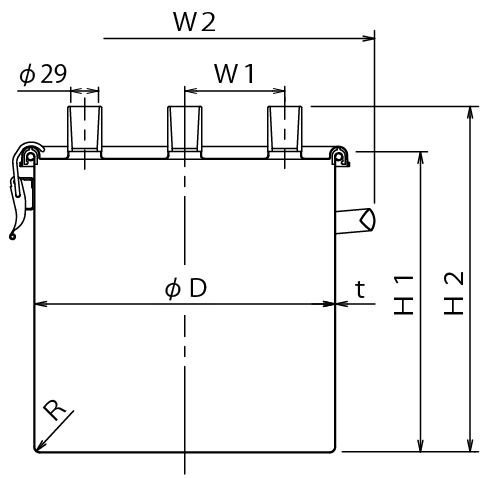

寸法参考図
サイズ表
| 型式 | 容量 | 重量 | 内径 | 内高 | 全高 | 間隔 | 最大幅 | 板厚 | 底 | 納期 |
|---|---|---|---|---|---|---|---|---|---|---|
| L | kg | D | H1 | H2 | W1 | W2 | t | R | 日 | |
| CTH-TSN-21 | 7 | 1.9 | 210 | 210 | 256 | 70 | 282 | 0.7 | 5 | 14 |
| CTH-TSN-24 | 10 | 2.4 | 240 | 240 | 287 | 80 | 315 | 0.7 | 5 | 14 |
| CTH-TSN-27 | 15 | 3 | 270 | 270 | 316 | 90 | 350 | 0.8 | 5 | 14 |
| CTH-TSN-30 | 20 | 3.5 | 300 | 300 | 346 | 100 | 380 | 0.8 | 5 | 14 |
| CTH-TSN-33 | 25 | 4.3 | 330 | 330 | 376 | 110 | 463 | 0.8 | 5 | 14 |
| CTH-TSN-36 | 36 | 5.5 | 360 | 360 | 406 | 120 | 469 | 0.9 | 5 | 14 |
- ノズルにはどんな部品が取り付けできますか？
ゴム栓や撹拌機、温度計ホルダー、PTFE撹拌シールなど、用途に応じて様々です。
- パッキンの材質は変更できますか？
FKM（フッ素ゴム） ・EPDM（エチレンプロピレンゴム） ・NBR（ニトリルゴム） ・CR（クロロプレンゴム）があります。ゴム以外ではPTFEパッキン【PPA】がございます。
- 圧力をかけられますか？
加圧は出来ません。加圧容器をご使用ください。
- クリップの個数は変えられますか？クリップのみの販売はしていますか？
クリップの個数は変えられます（特注対応）。クリップのみの販売はしておりません。
- 耐食性が必要なのですが…
電解研磨などの表面処理加工を致します。詳細はお問い合わせください。
